Открытый узел

Main Gearcase - 3 Disc Clutch

Main Gearcase - 3 Disc Clutch

Main Gearcase - 3 Disc Clutch

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

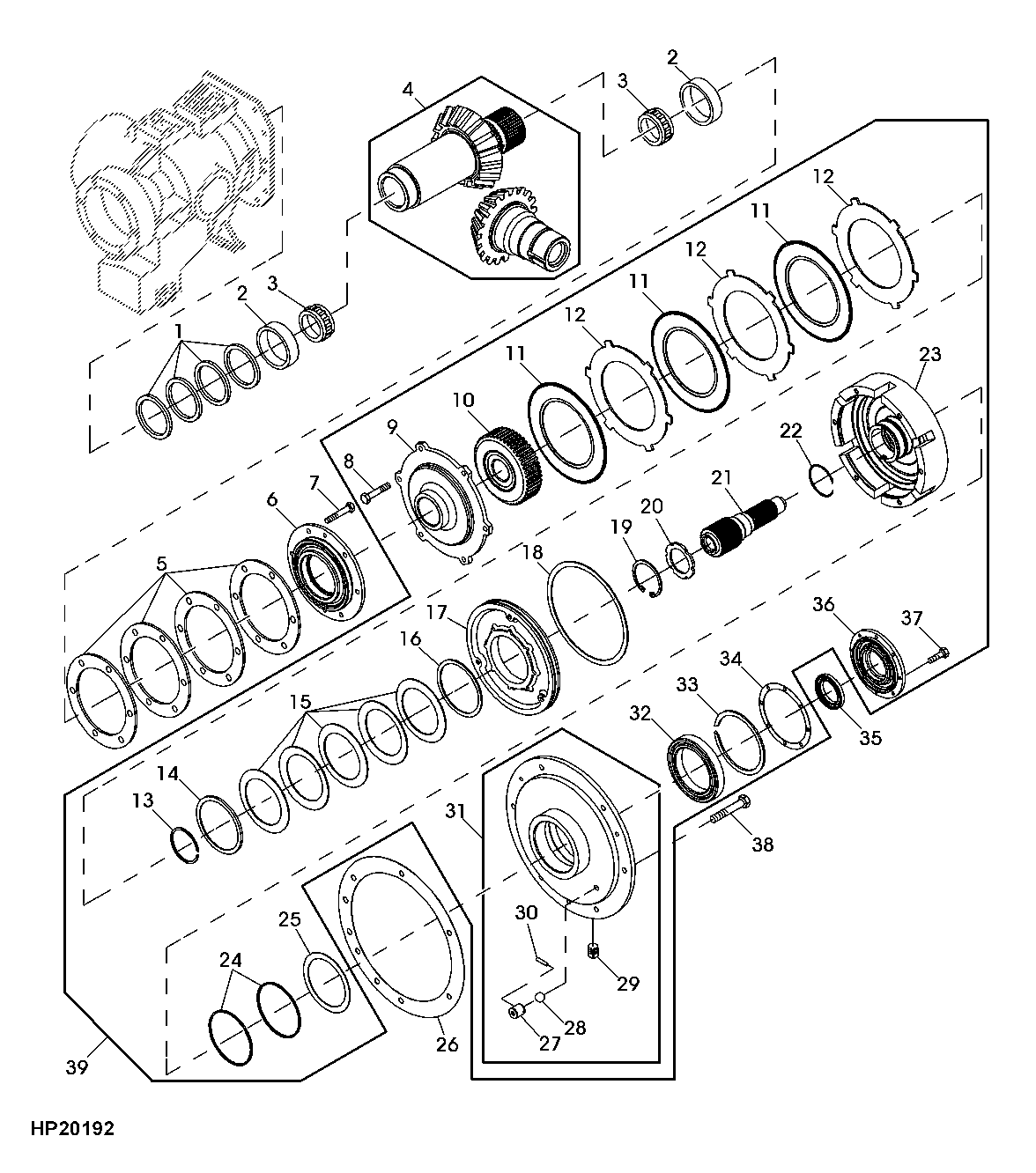

Main Gearcase - 3 Disc Clutch

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H119029	1	Shim	TK = 0.13 mm
1	H119028	1	Shim	TK = 0.08 mm
1	H119031	1	Shim	TK = 0.50 mm
1	H119030	1	Shim	TK = 0.25 mm
2	JD8206	2	Bearing Cup	-
3	JD8162	2	Bearing Cone	-
4	DE19182	1	Gear	Z=34/23
5	H125740	1	Shim	TK = 0.08 mm
5	H125741	1	Shim	TK = 0.13 mm
5	H125742	1	Shim	TK = 0.25 mm
5	H125743	4	Shim	TK = 0.50 mm
6	H125733	1	Housing	-
7	19M7835	6	Screw	M10 X 35
8	19M7786	6	Screw	M10 X 30
9	CE17885	1	Hub	-
10	DE18734	1	Hub	-
11	AH125490	3	Clutch Disk	-
12	T70309	3	Plate	-
13	T50409	1	Snap Ring	-
14	T49676	1	Round Retainer	-
15	T50415	5	Disk Spring	-
16	T62508	1	Washer	-
17	CE17887	1	Piston	-
18	CE17900	1	Washer	-
19	40M7090	1	Snap Ring	-
20	CE18399	1	Washer	-
21	CE17888	1	Drive Shaft	-
22	CE17940	1	Snap Ring	-
23	CE17886	1	Drum	-
24	R77764	2	Sealing Ring	-
25	R76937	1	Washer	-
26	H125354	1	Gasket	-
27	R68824	1	Seat	-
28	400R	1	Ball	-
29	15H559	1	Pipe Plug	1/4"
30	H111474	1	Pin	-
31	AH120737	1	Housing	-
32	JD8676	1	Ball Bearing	-
33	T14323	1	Snap Ring	-
34	H125356	1	Gasket	-
35	DE32663	1	Seal	SUB FOR AH209644
36	H148769	1	Housing	-
37	19M7863	8	Screw	M6 X 25
38	19M7835	6	Screw	M10 X 35
39	DE18733	1	Clutch	-
..	DE19802	1	Gear Case	-
