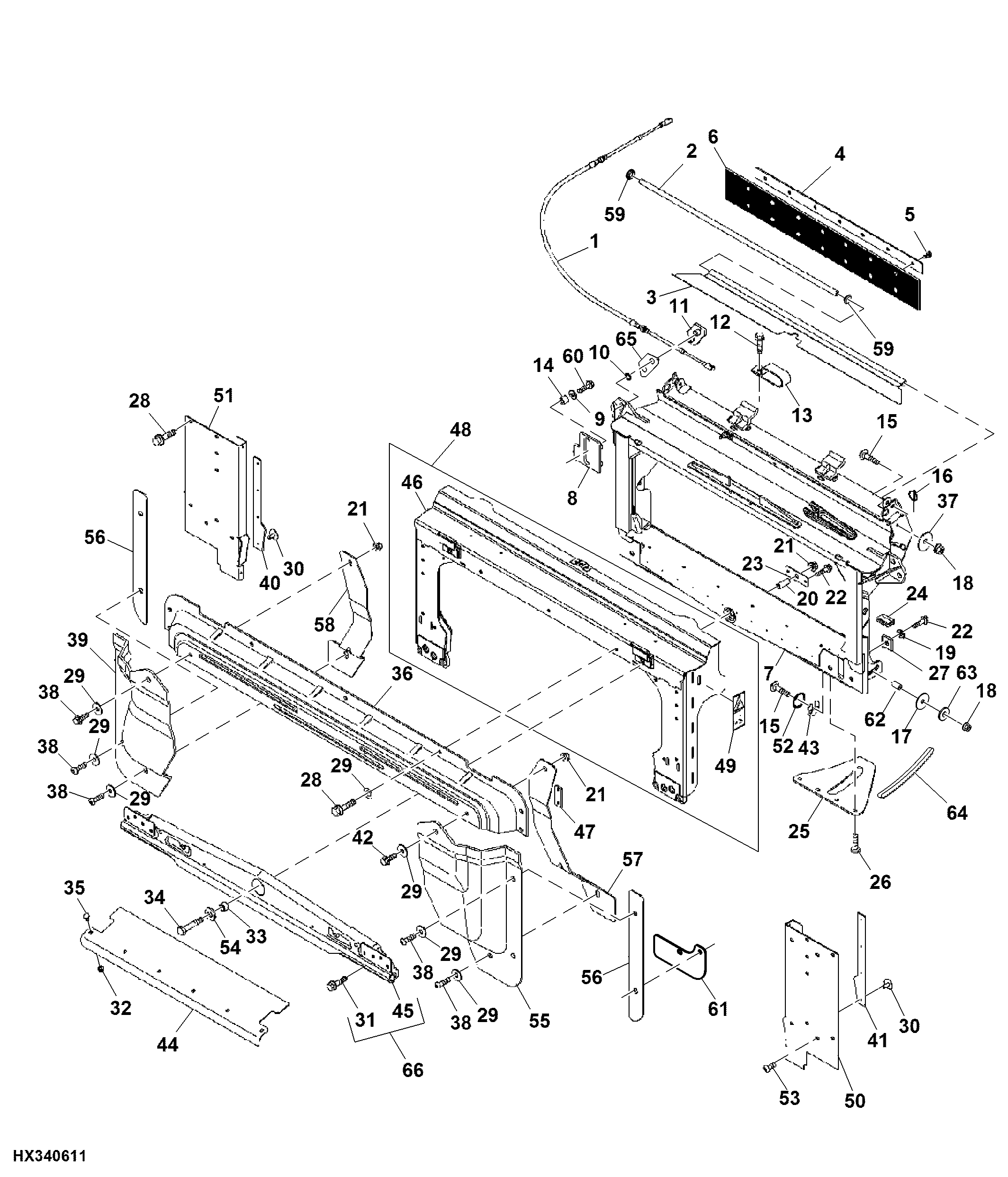

Feeder House Fore/Aft Pivot Frame (Contour Master) ( - 730100)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH162586	1	Cable	-
2	H203123	1	Pipe	-
3	H203124	1	Seal	-
4	H220560	2	Reinforcement	-
5	37M7092	1	Screw	M8 X 16
6	H220555	1	Isolator	-
7	AH234078	1	Frame	( SUB AXE13437 ) (SUB FOR AH234080 OR AH209924 ) (ALSO ORDER (2) H237038, (2) H235756, (2) H237013, (2) E61191, (2) R226347, (2) 24M7241)
7	AXE13437	1	Frame	(ALSO ORDER (2) H237038, (2) H240368, (2) H240377, (2) E61191, (2) R226347, (2) 24M7241, (2) HXE16671, (2) HXE16672)
8	H149459	1	Wear Plate	LH
8	H149460	1	Wear Plate	RH
9	E81185	2	Washer	13 X 57 X 6 mm (0.512" X 2.244" X 0.236")
10	R495R	2	O-Ring	-
11	H149461	2	Wear Plate	-
12	37M7084	1	Screw	M8 X 25
13	AH97280	1	Clip	-
14	28H3395	2	Bushing	0.546" X 0.840" X 1-1/4"
15	R226347	2	Cap Screw	M16 X 80
16	M72598	2	Quick Lock Pin	-
17	T146246	2	Washer	-
18	14M7291	6	Flange Nut	M16
19	E86824	2	Washer	12.200 X 20 X 3.500 mm (0.480" X 0.787" X 0.138")
20	H149517	1	Bushing	-
21	14M7300	1	Flange Nut	M20
22	19M7788	1	Screw	M12 X 25
23	H149518	1	Strap	-
24	AH218299	2	Isolator	-
25	H177615	2	Plate	-
26	19M7789	8	Screw	M12 X 30
27	H227029	2	Strip	-
28	19M7785	2	Screw	M10 X 25
29	24M7178	1	Washer	10.500 X 30 X 2.500 mm
30	M64720	1	Rivet	-
31	19M7844	8	Screw	M16 X 45, ( A )
32	14M7296	6	Flange Nut	M10
33	H142870	1	Bushing	-
34	19M7921	1	Cap Screw	M20 X 150
35	H223214	6	Bolt	-
36	H232819	1	Deflector	(SUB FOR H220902)
37	24M7103	4	Washer	17.500 X 56 X 5 mm
38	21M7584	1	Screw	M10 X 35
39	H232821	1	Deflector	-
40	H221551	1	Seal	-
41	H221550	1	Seal	-
42	19M7786	1	Screw	M10 X 30
43	H217347	1	Snap Ring	-
44	H219744	1	Plate	-
45	H235619	1	Beam	-
46	-	1	Part 48	( A )
47	H221029	2	Strap	-
48	AXE63296	1	Frame	(INCL A) SUB FOR AH227807
49	H151607	2	Sign	Header Tilt ( A )
50	AH219585	1	Shield	-
51	AH219462	1	Seal	-
52	24M7241	2	Washer	17 X 34 X 4 mm
53	21M7585	4	Screw	M10 X 20
54	24M7349	1	Washer	21 X 37 X 3 mm
55	H232820	1	Deflector	-
56	H228203	2	Strap	-
57	H232407	1	Solid Shim	-
58	H232406	1	Solid Shim	-
59	H238030	2	Plug	-
60	19M7815	2	Screw	M12 X 60
61	H238359	1	Plate	2 mm
62	E61191	2	Bushing	-
63	H235756	2	Washer	-
64	H237013	2	Plate	-
65	HXE104720	1	Plate	-
66	AH234106	1	Frame	( SUB FOR AH220095 OR AH231550 )
