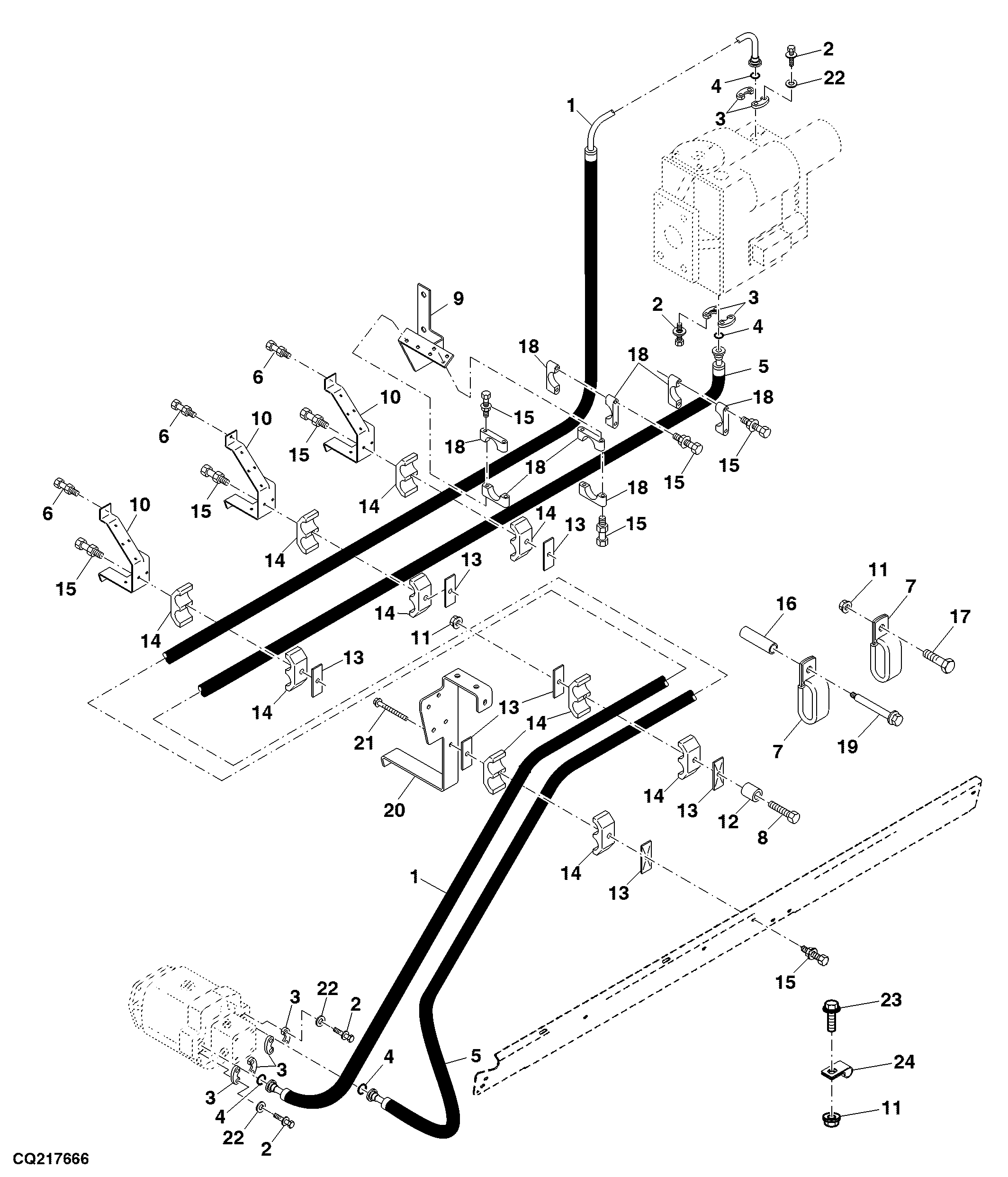

HYDROSTATIC DRIVE HOSES (2WD)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE13037	1	Hydraulic Hose	SUB FOR AH205919
2	19H1740	16	Cap Screw	7/16" X 1-3/4"
2	12H293	16	Lock Washer	7/16"
3	T107068	8	Flange Fitting	SUB FOR H122182
4	T78313	4	O-Ring	-
5	AXE12748	1	Hydraulic Hose	SUB FOR AH149614
6	19M7784	3	Screw	M10 X 20
6	14M7296	3	Flange Nut	M10
7	H168854	2	Clamp	-
8	19M7873	1	Screw	M8 X 110
9	H168505	1	Bracket	-
10	AH230476	3	Bracket	SUB FOR AH224944
11	14M7298	5	Flange Nut	M8
12	R117879	1	Bushing	-
13	H114901	7	Plate	-
14	H150222	10	Hose Clamp	-
15	19M7913	1	Screw	M8 X 90
15	14M7298	1	Flange Nut	M8
16	28H3402	1	Spacer	0.493" X 0.675" X 2"
17	19M7868	3	Screw	M8 X 30
18	H150223	8	Hose Clamp	-
19	H171255	1	Screw	-
20	HXE13744	1	Bracket	SUB FOR H235309
21	19M7803	2	Screw	M8 X 70
22	24M7240	16	Washer	13 X 25 X 3 mm
23	19M7866	1	Screw	M8 X 20
24	R46667	2	Clamp	-
