Открытый узел

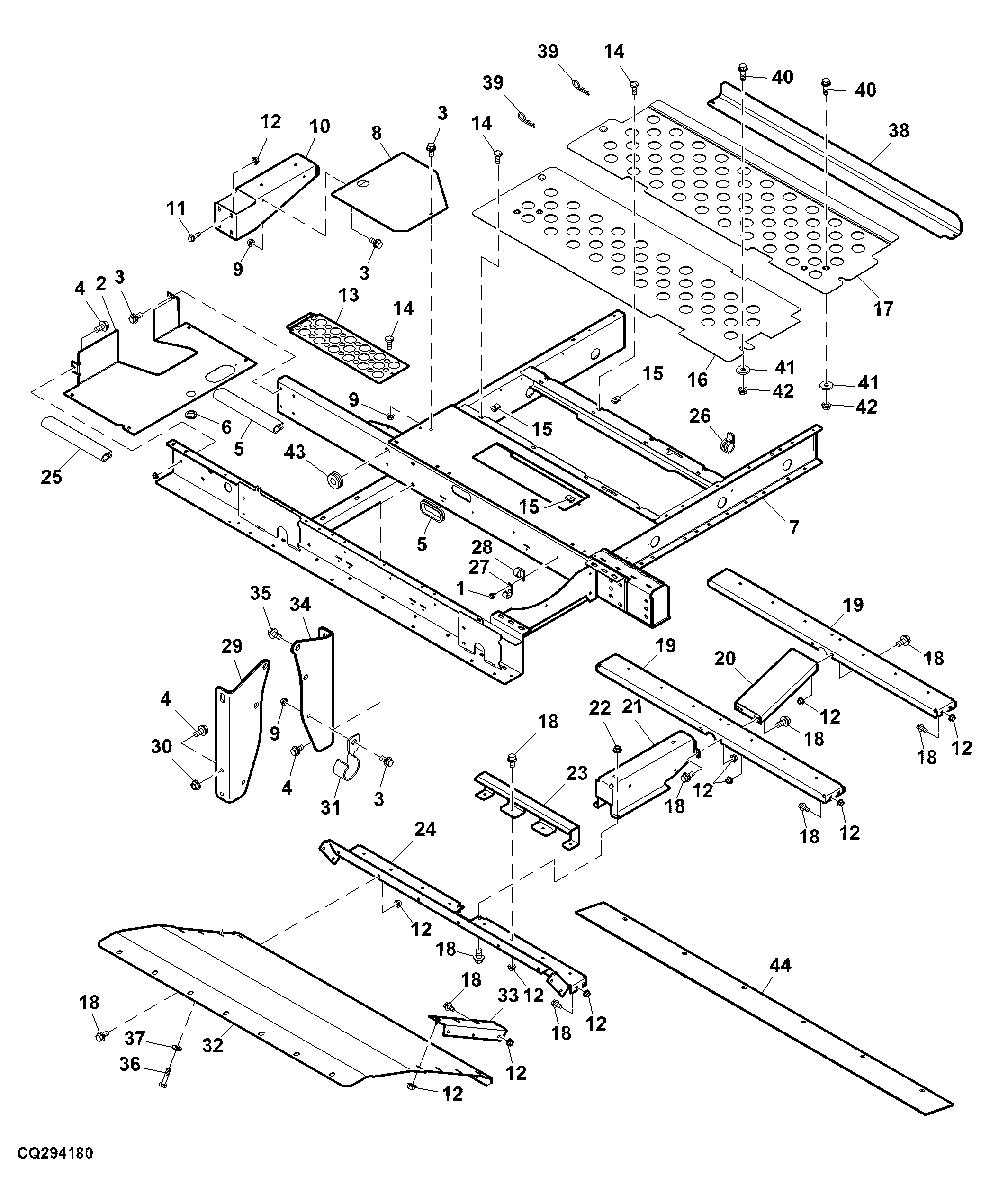

Engine Platform and Fuel Tank Supports

Engine Platform and Fuel Tank Supports

Engine Platform and Fuel Tank Supports

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Engine Platform and Fuel Tank Supports

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	37M7083	1	Screw	M8 X 12
2	H232214	1	Dust Shield	-
3	19M7866	1	Screw	M8 X 20
4	19M7789	1	Screw	M12 X 30
5	AH122244	1	Isolator	-
6	A44292	1	Grommet	-
7	AH225485	1	Frame	-
7	AH234995	1	Frame	-
8	H217488	1	Panel	-
9	14M7298	1	Flange Nut	M8
10	H215876	1	Bracket	-
11	19M7786	3	Screw	M10 X 30
12	14M7296	1	Flange Nut	M10
13	HXE25623	1	Panel	SUB FOR H231917
14	21M7246	1	Screw	M6 X 16
15	M84972	1	Nut	-
16	AH229384	1	Panel	SUB FOR H212060
17	AH229386	1	Panel	SUB FOR AH216689
18	19M7784	1	Screw	M10 X 20
19	H216735	2	Support	-
20	AH213756	1	Support	-
21	H213533	1	Channel	-
22	-	2	Part 23	-
23	H216156	1	Channel	-
24	AH215788	1	Channel	-
25	H220798	1	Isolator	-
26	AH130223	4	Clamp	-
27	AH89486	3	Clip	-
28	AH90990	3	Clip	-
29	H238543	1	Support	SUB FOR H201504
30	14M7299	2	Flange Nut	M12
31	H218743	1	Clip	-
32	H220249	1	Deflector	-
33	AH164492	2	Angle	-
34	H201505	1	Support	-
35	19M7792	4	Screw	M16 X 30
36	19M7868	5	Screw	M8 X 30
37	24M7207	5	Washer	8.400 X 24 X 2 mm
38	H232444	1	Brace	SUB FOR AH235943
39	A15147	2	Spring Locking Pin	-
40	24H1887	2	Washer	11/32" X 1" X 0.134"
41	24H1887	2	Washer	11/32" X 1" X 0.134"
42	14M7298	2	Flange Nut	M8
43	R62356	1	Grommet	-
44	H235097	1	Isolator	-
