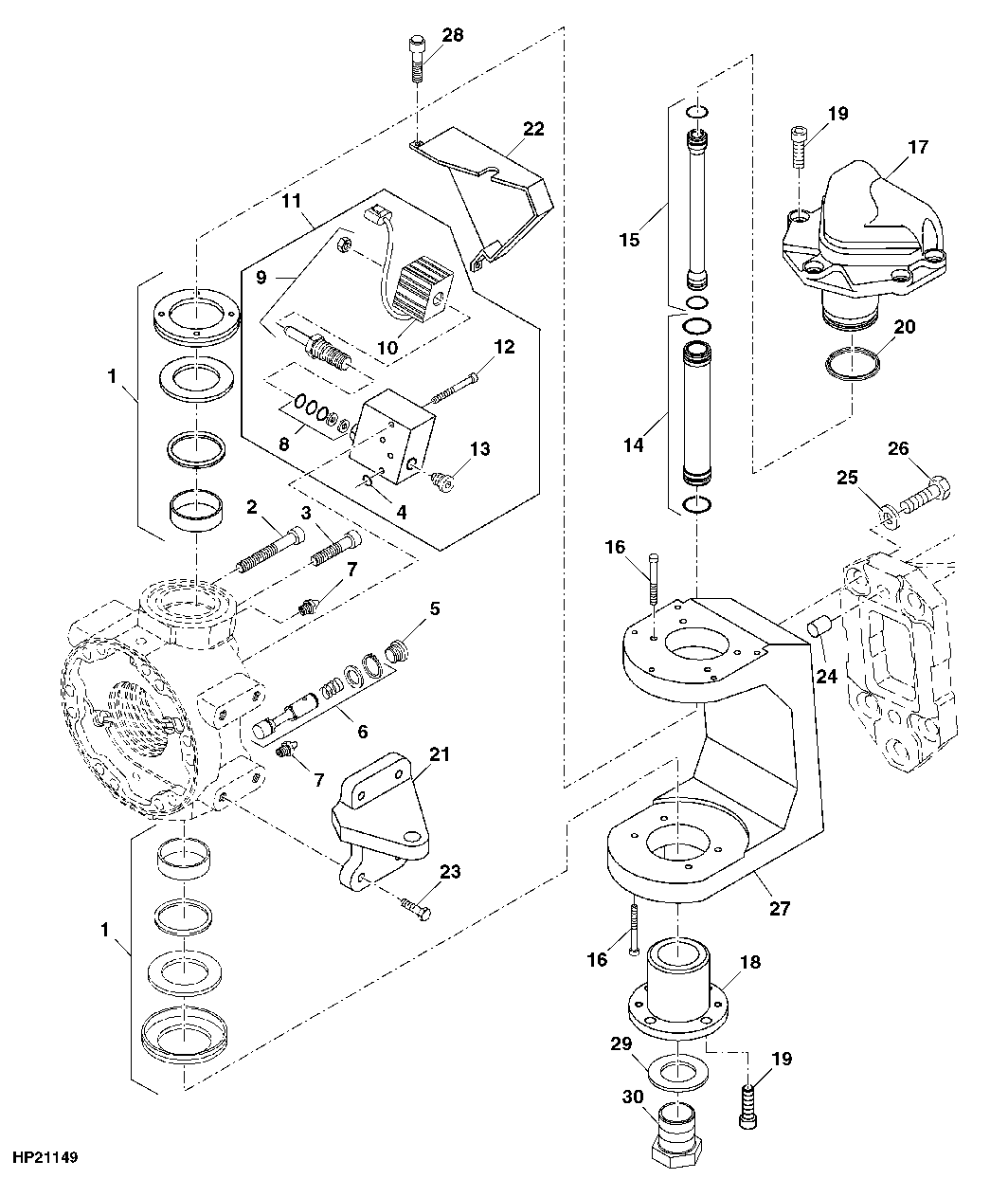

TWO-SPEED C-FRAME,PIVOTS AND CAPS-MOTOR 2096CC

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE12312	2	Bushing Kit	-
2	H175439	6	Screw	-
3	H175441	4	Screw	-
4	T77613	4	O-Ring	-
5	AH169194	1	Plug	M33 X 2
6	AH169195	1	Valve Spool	-
7	JD7806	2	Lubrication Fitting	-
8	AH209121	1	Seal Kit	-
9	AH209120	1	Valve	-
10	AH219822	1	Electrical Coil	-
11	AH219807	1	Valve	-
12	19M8513	4	Screw	M6 X 40
13	64M1018	1	Drain Plug	SUB FOR AH169205
14	AH169200	1	Oil Tube	-
15	AH169201	1	Oil Tube	-
16	19M8532	8	Screw	M6 X 35
17	HXE18590	1	Pivot	(UPPER RH AND LH MOTOR)
18	HXE18195	1	Pivot	(LOWER LH MOTOR)
18	HXE18196	1	Pivot	(LOWER RH MOTOR)
19	19M8440	9	Screw	M10 X 25
20	H175444	1	Seal	1886CC
20	AXE12311	1	Seal	2096CC
21	H227051	1	Steering Arm	(L.H. MOTOR) (SUB FOR H169431)
21	H227050	1	Steering Arm	(R.H.MOTOR) (SUB FOR H169430)
22	H175446	1	Valve Cover	-
23	19M7946	4	Cap Screw	M20 X 40
24	H75423	4	Pin Fastener	-
25	H174025	10	Spacer	-
26	19M9293	10	Cap Screw	M20 X 55, (USE WITH AH207193)
27	HXE14302	1	Yoke	(C-FRAME)
28	19M9492	2	Screw	M8 X 12
29	24H1452	1	Washer	(LH MOTOR ONLY) 1-1/32" X 1-3/4" X 0.105"
30	N375572	1	Bolt	(LH MOTOR ONLY)

TWO-SPEED C-FRAME,PIVOTS AND CAPS-MOTOR 2096CC
