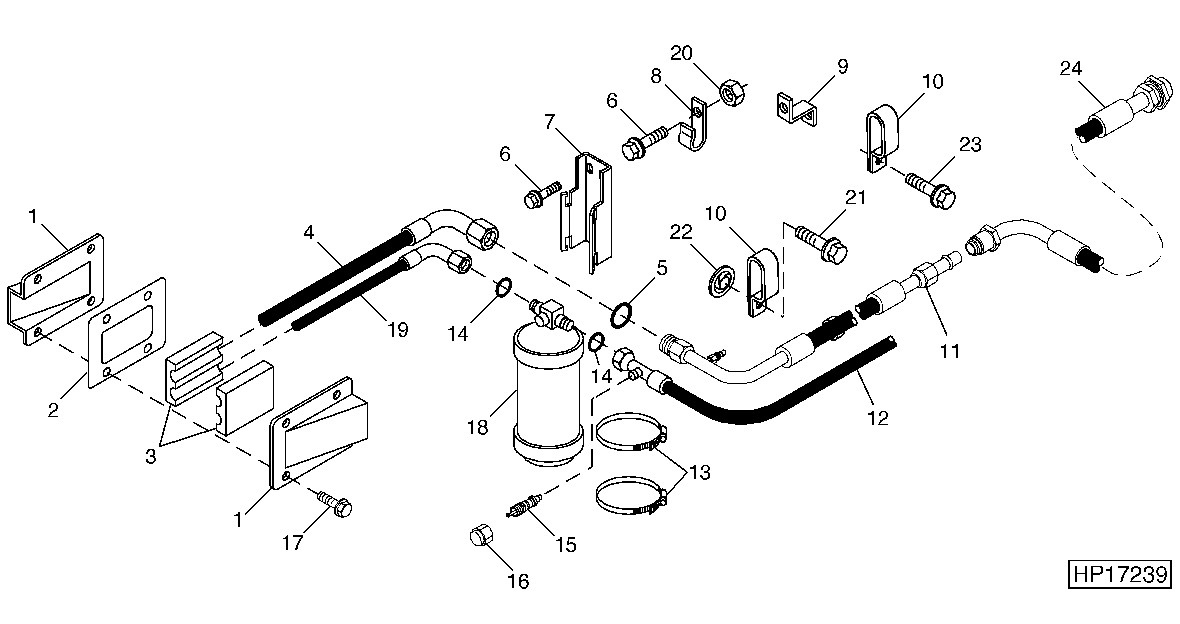

AIR CONDITIONING SYSTEM - RECEIVER-DRYER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H129606	2	Retainer	-
2	H114525	1	Gasket	-
3	H114523	2	Seal	-
4	AH127685	1	Hose	(SUCTION) 7/8" X 912 mm (36") X 7/8"
5	P51212	1	O-Ring	-
6	19M7865	4	Screw	M8 X 16
7	H136541	1	Hose Support	-
8	AH77724	1	Clip	-
9	H132538	1	Hose Support	-
10	AH77869	5	Clip	-
11	AH220926	1	Hose	(SUCTION)
12	AH147296	1	Hose	(LIQUID)
13	AR21842	1	Clamp	-
14	R10093	2	O-Ring	-
15	R60170	1	Valve	-
16	R120955	1	Cap	(LOW PRESSURE)
16	R120956	1	Cap	(HIGH PRESSURE)
17	37M7090	4	Screw	M6 X 16
18	AXE53638	1	Receiver-Dryer	SUB FOR AH234099
19	AH127684	1	Hose	(LIQUID)
20	14M7298	4	Flange Nut	M8
21	19M7866	5	Screw	M8 X 20
22	M84309	5	Nut	-
23	19M7786	1	Screw	M10 X 30
24	AH220928	1	Hose	(SUCTION)

AIR CONDITIONING SYSTEM - RECEIVER-DRYER
