TouchSet™ Hydraulic System

Нет текстового описания

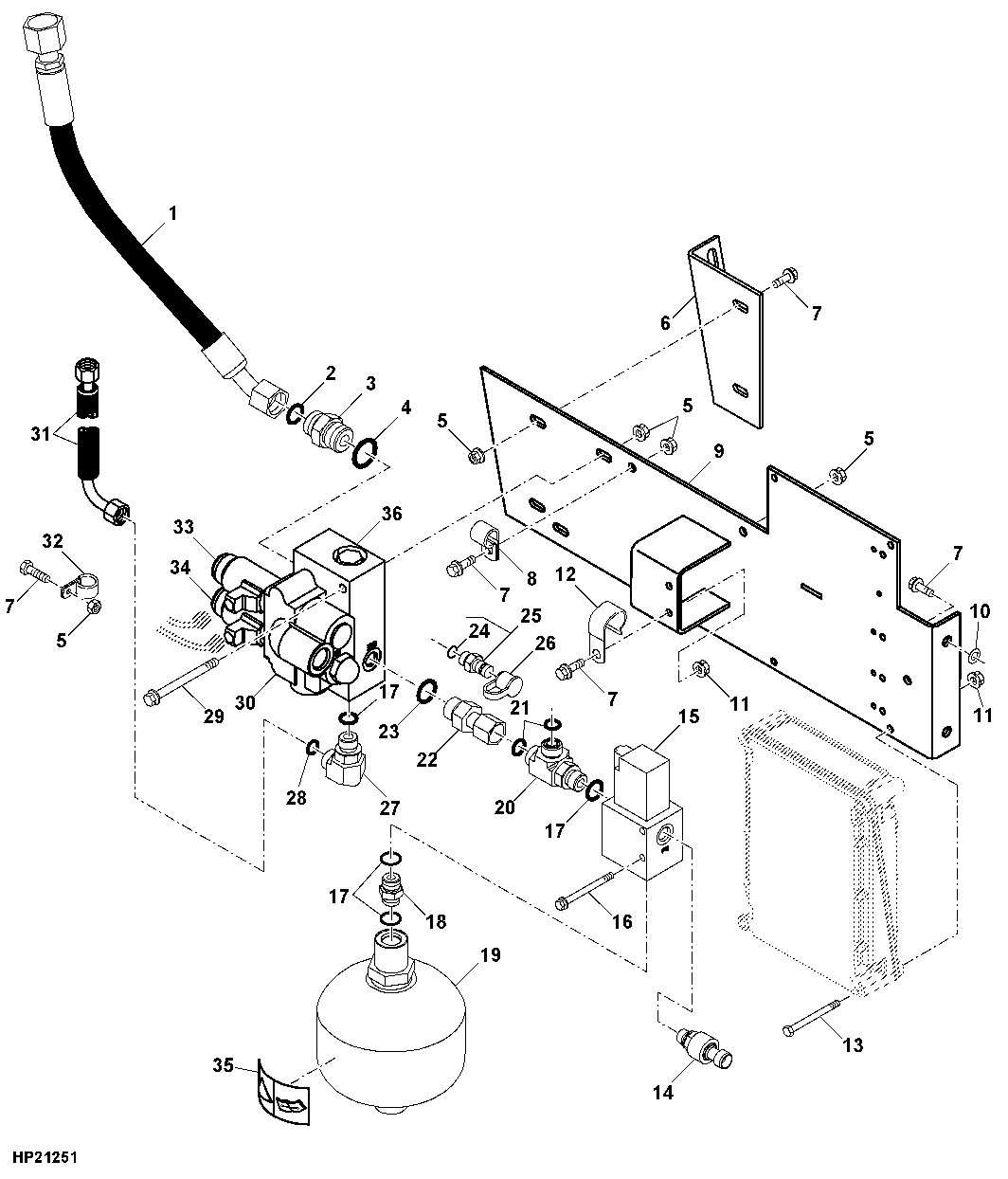

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH215241	1	Hydraulic Hose	LGTH = 485 mm, Header Valve to Filter
1	AH153756	1	Hydraulic Hose	LGTH = 500 mm, Valve To Filter
2	T77932	1	O-Ring	-
3	38H1329	1	Adapter Fitting	-
4	U12547	1	O-Ring	-
5	14M7298	1	Flange Nut	M8
6	H174893	1	Plate	-
7	19M7866	1	Screw	M8 X 20
8	AH78125	1	Clip	-
9	AH168715	1	Bracket	-
10	H131531	2	Push Nut	-
11	14M7303	4	Flange Nut	M6
12	AH89486	1	Clip	-
13	19M8786	4	Screw	M6 X 70
14	RE204264	1	Trans Oil Pressure Sensor	-
15	AZ51268	1	Valve	-
16	19M8040	2	Screw	M6 X 60
17	R26375	1	O-Ring	-
18	R63922	1	Fitting	-
19	AZ61684	1	Hydraulic Accumulator	-
20	38H1024	1	Tee Fitting	-
21	T77857	1	O-Ring	-
22	38H1459	1	Fitting	-
23	R26906	1	O-Ring	-
24	R26448	1	O-Ring	-
25	AH125760	1	Hyd. Quick-Connect Coupler	-
26	R77175	1	Cover	-
27	38H1005	1	Elbow Fitting	-
28	T77857	1	O-Ring	-
29	19M7803	2	Screw	M8 X 70
30	AH201227	1	Hydraulic Pressure Valve	(INCLUDES AZ52234, AZ52235 AND AH160003)
31	AH168661	1	Hydraulic Hose	-
32	R50454	1	Clamp	-
33	AZ52234	1	Electrical Coil	-
34	AZ52235	1	Electrical Coil	-
35	L113583	1	Label	-
36	AH160003	1	Manifold	-
..	AZ52236	1	Gasket Kit	-
