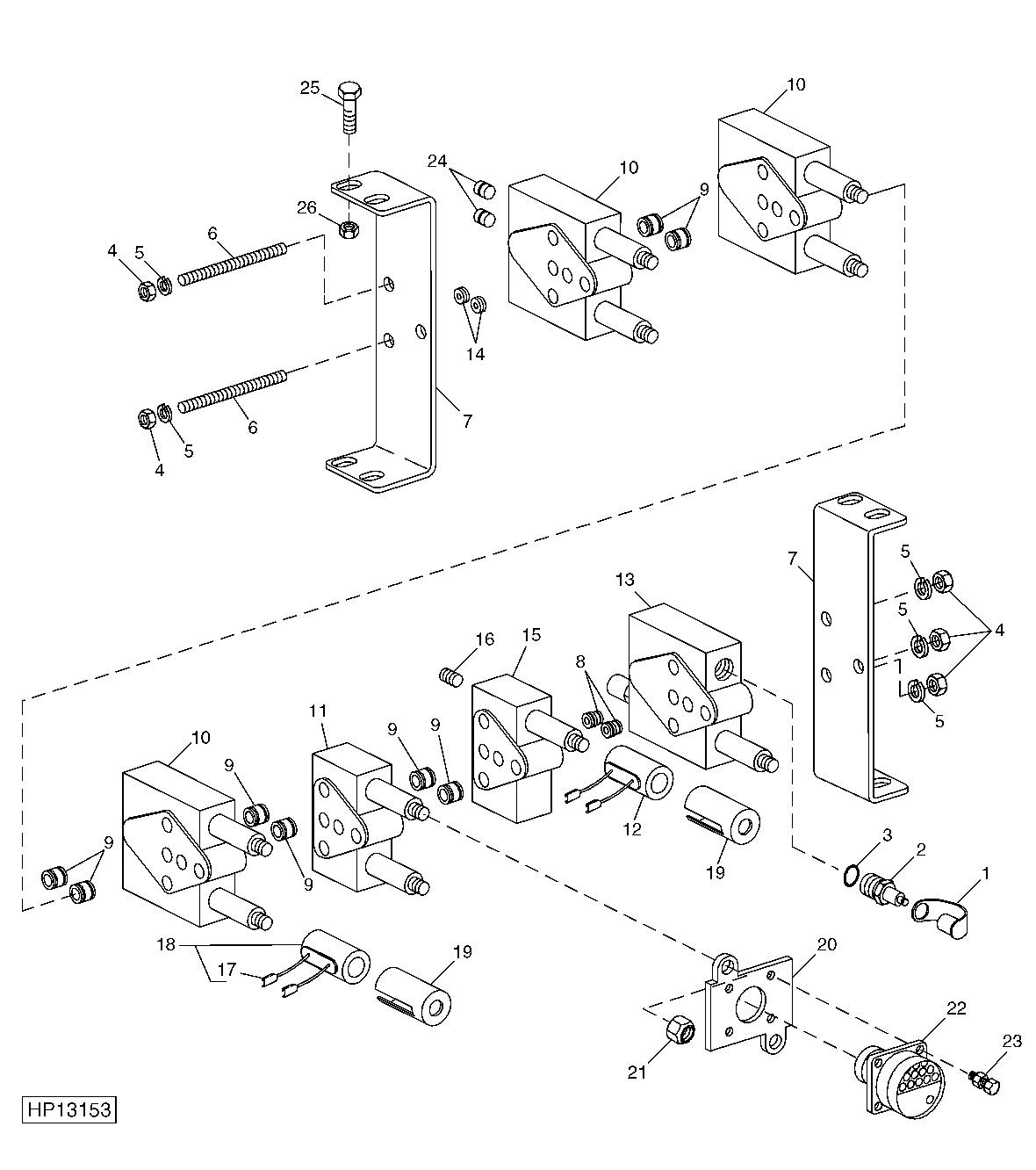

Six Stack Solenoid Control Valve Module Assembly And Mounting ( - 715300)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R77175	1	Cover	-
2	AH125760	1	Hyd. Quick-Connect Coupler	-
3	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
4	14H786	6	Nut	1/4"
5	12H297	6	Lock Washer	1/4"
6	E82270	3	Rod	1/4" X 13-3/4"
7	H168170	2	Bracket	-
8	AZ50073	2	Seal	-
9	AH161527	10	Seal	-
10	AH161526	3	Flow Control Hyd. Valve	(REEL FORE/AFT/AUGER SWING/CONTOUR MASTER)
11	AH169129	1	Valve Stack	(REEL LIFT/TWO-WAY)
12	AH124731	5	Electrical Coil	((USE ON MODULES 11, 12, AND 15))
13	AH164450	1	Valve	(UNLOAD (RELIEF))
14	AH161529	2	Seal	-
15	AH161531	1	Flow Control Hyd. Valve	(CYLINDER SPEED)
16	AH164500	1	Orifice	.457 MM DIA.
17	R77464	1	Elec. Connector Terminal	-
18	AH161530	7	Electrical Coil	((USE ON MODULES 10 AND 13))
19	E62942	11	Cover	-
20	H204858	2	Cover	-
21	A4655R	7	Nut	12.700 mm (1/2")
22	57M7199	2	Elec. Connector Housing	-
23	21H1290	8	Screw	0.138" X 1/2"
23	14H1026	8	Nut	0.138"
24	Z60904	2	Orifice	0.66 MM DIA.
25	19M7866	4	Screw	M8 X 20
26	14M7298	4	Flange Nut	M8

Six Stack Solenoid Control Valve Module Assembly And Mounting ( - 715300)
