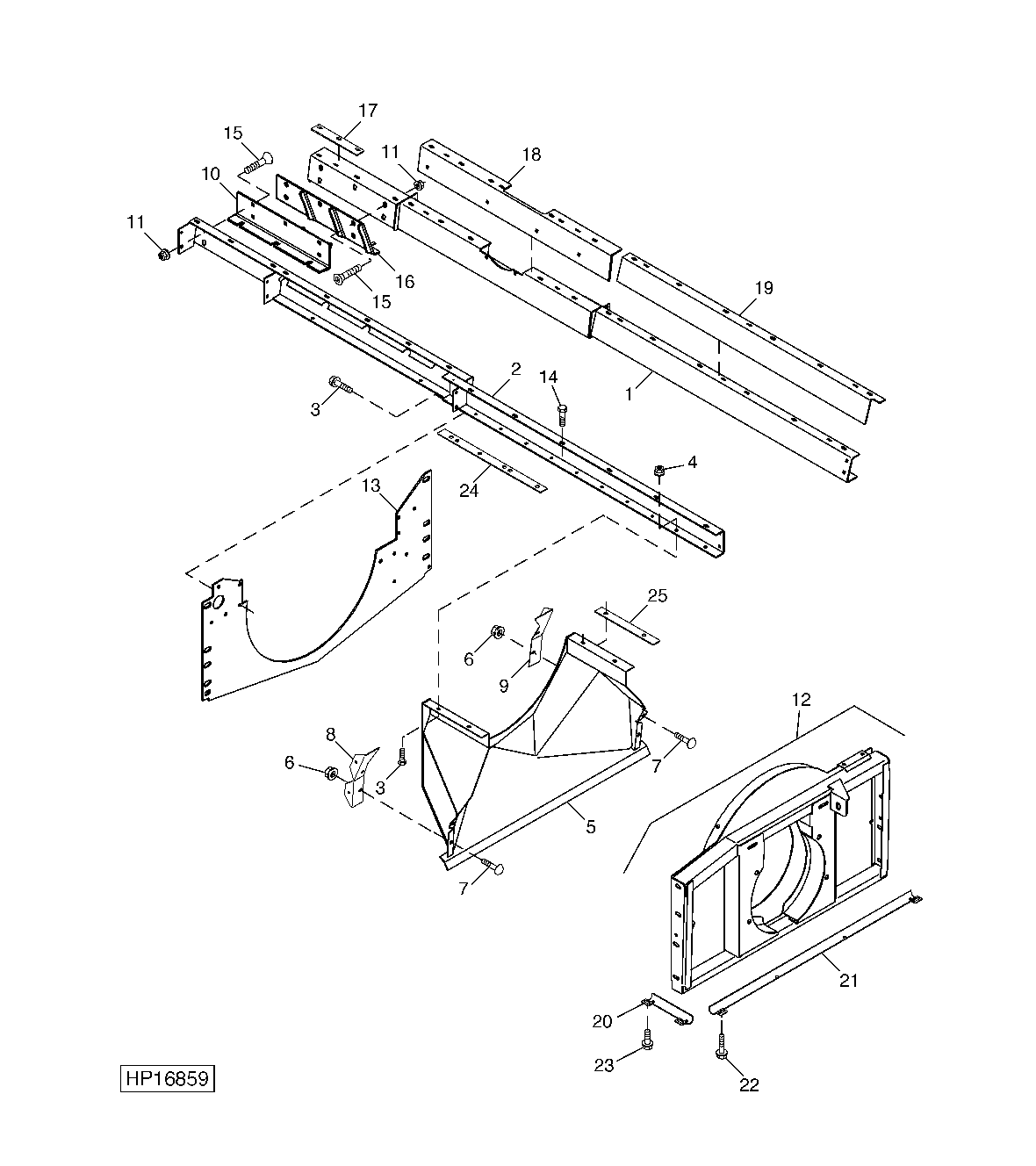

Separator Module Rails and Discharge Housing

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH202208	1	Rail	RH
2	AXE17488	1	Rail	(SUB FOR AH202207) LH
3	19M7786	1	Screw	M10 X 30
4	H135891	1	Lock Nut	-
5	AH204019	1	Housing	-
6	14M7296	1	Flange Nut	M10
7	03M7375	1	Bolt	M10 X 30
8	H209546	1	Bracket	-
9	H209547	1	Bracket	-
10	H203577	1	Plate	LH
11	14M7299	10	Flange Nut	M12
12	AH209390	1	Support	(INCLUDES AH202907)
13	H202310	1	Support	-
14	19M7784	4	Screw	M10 X 20
15	H160905	10	Bolt	-
16	H219031	1	Plate	RH, (SUB FOR H203578)
17	H214474	1	Strap	-
18	H214475	1	Wear Plate	-
19	H214476	1	Wear Plate	-
20	H149875	1	Shield	-
21	H150348	1	Shield	-
22	37M7078	2	Screw	M10 X 16
23	37M7086	2	Screw	M10 X 20
24	H219130	2	Plate	-
25	H204771	2	Plate	-

Separator Module Rails and Discharge Housing
