Открытый узел

Reel / Belt Pickup Pump Mounting and Sheave

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	B2984R	1	Plug	-
2	T14931	1	Snap Ring	-
3	AH201531	1	Ball Bearing	-
4	H179057	1	Hub	-
5	JD7788	1	Lubrication Fitting	-
6	AH201038	1	Ball Bearing	-
7	E59406	1	Nut	-
8	H179093	1	Pulley	(STANDARD CAPACITY (SINGLE GROVE SHEAVE))
8	H179058	1	Pulley	(HIGH CAPACITY (DOUBLE GROVE SHEAVE))
9	N34986	1	Shaft Key	-
10	R29936	1	O-Ring	-
11	38H1164	1	Adapter Fitting	-
12	T76938	1	O-Ring	-
13	AH162617	1	Line	-
14	H175053	1	Strap	-
15	03M7186	1	Bolt	M8 X 30
16	H137328	1	Lock Nut	M8
17	R26906	1	O-Ring	-
18	38H1006	1	Elbow Fitting	-
19	T77932	1	O-Ring	-
20	AH153805	1	Hydraulic Hose	LGTH = 1120 mm
21	14M7396	1	Lock Nut	M8
22	24M7024	1	Washer	9 X 28 X 3 mm
23	H113751	1	Pad	-
24	19M7868	1	Screw	M8 X 30
25	AH78237	2	Clamp	-
26	14M7298	1	Flange Nut	M8
27	37M7058	1	Screw	M8 X 20
28	19M7866	1	Screw	M8 X 20

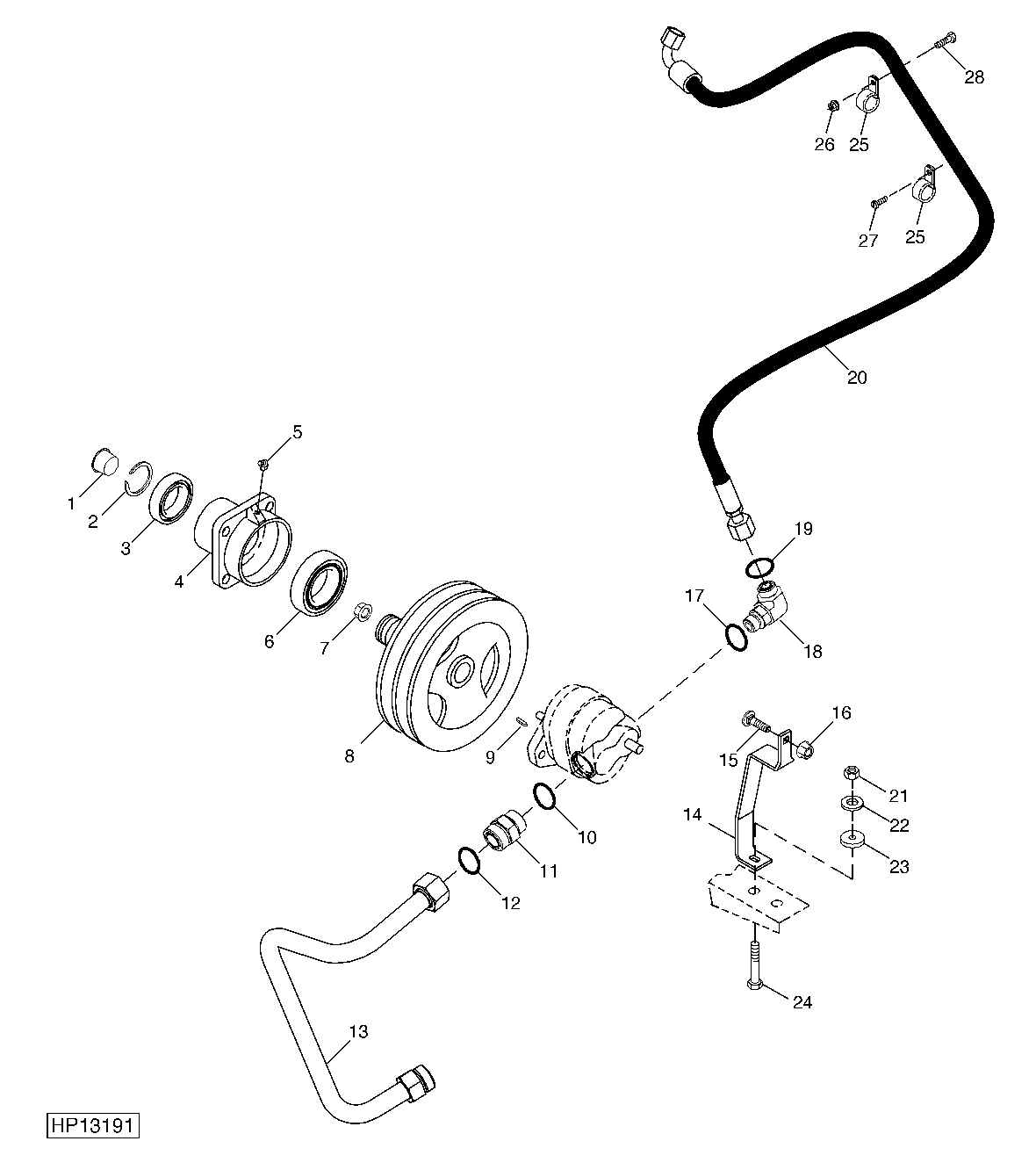

Reel / Belt Pickup Pump Mounting and Sheave

Нет текстового описания
