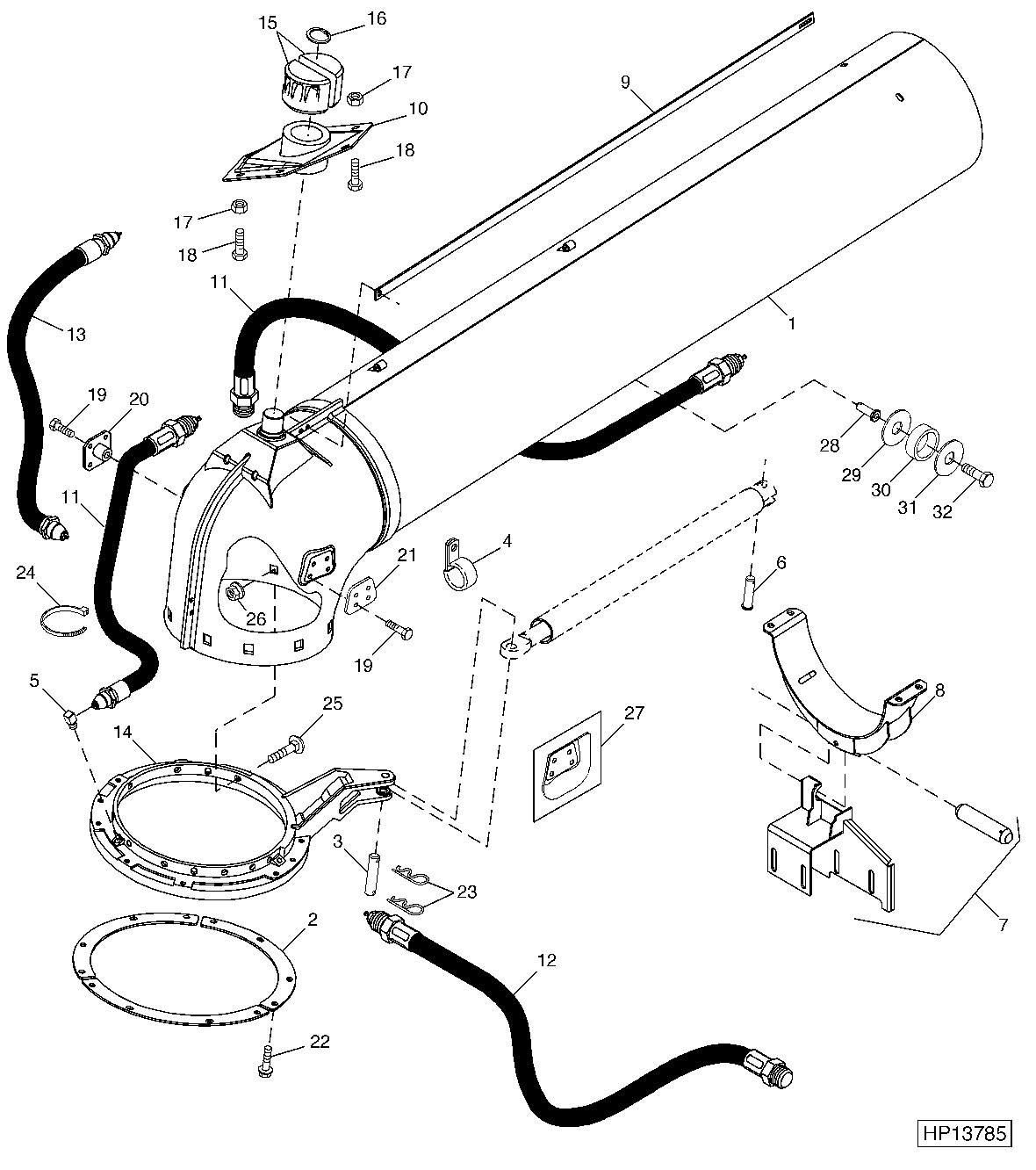

Horizontal Unloading Auger Swivel ( - 720394)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH165109	1	Housing	(CIS)
1	AH171330	1	Housing	(SUB AH213774, THIS APPLICATION, H214493, (2) H214494 AND (3) H214495)
2	H131356	3	Sector	-
3	H177210	1	Pin Fastener	-
4	AH77714	1	Clip	-
5	JD7839	4	Lubrication Fitting	-
6	R56930	1	Pin Fastener	-
7	AH165687	1	Bracket	-
8	AH136153	1	Strap	-
9	H176042	1	Strap	-
10	AH168204	1	Plate	-
11	AH136554	3	Hose	LGTH = 2050 mm
12	AH136553	1	Hose	LGTH = 1200 mm
13	AH144816	1	Hose	LGTH = 2825 mm
14	H159864	1	Ring	-
15	H202433	2	Bushing	-
16	40M7090	1	Snap Ring	-
17	14M7299	6	Flange Nut	M12
18	19M7789	6	Screw	M12 X 30
19	19M7785	8	Screw	M10 X 25
20	AH123912	1	Support	-
21	H147752	1	Plate	-
22	19M7784	12	Screw	M10 X 20
23	A15147	2	Spring Locking Pin	-
24	H77698	1	Tie Band	-
25	03M7198	9	Bolt	M12 X 30
25	03M7200	3	Bolt	M12 X 40
26	14M7299	12	Flange Nut	M12
27	AH208659	1	Support	-
28	45M7043	1	Pin Fastener	12 X 60 mm
29	24M7291	1	Washer	37 X 66 X 5 mm
30	H209314	1	Spacer	-
31	24H1353	1	Washer	9/16" X 2-1/4" X 0.134"
32	19M7814	1	Screw	M12 X 50

Horizontal Unloading Auger Swivel ( - 720394)
