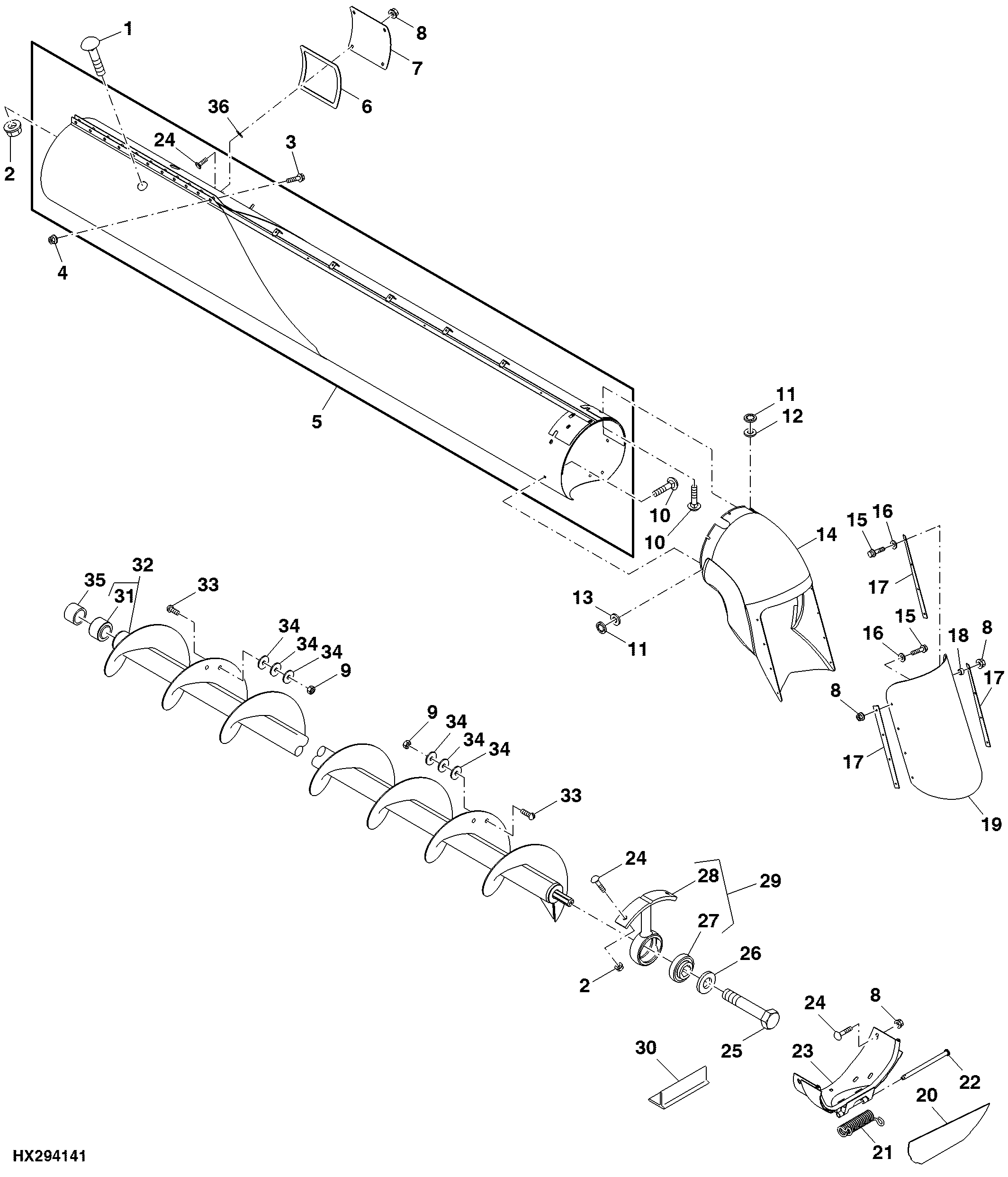

Horizontal Unloading Auger Housing (15.75 FT.) (Export)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7192	2	Bolt	M10 X 30
2	14M7296	1	Flange Nut	M10
3	19M7868	1	Screw	M8 X 30
4	14M7396	1	Lock Nut	M8
5	AXE26704	1	Housing	SUB FOR AH219046 AND AH224266, INCLUDES (4) M84309
6	H81330	1	Isolator	-
7	H96652	1	Door	-
8	14M7298	12	Flange Nut	M8
9	K40003	2	Lock Nut	-
10	03M7184	6	Bolt	M8 X 20
11	M84309	9	Nut	-
12	24M7178	1	Washer	10.500 X 30 X 2.500 mm
13	24M7207	1	Washer	8.400 X 24 X 2 mm
14	H208971	1	Boot	-
15	19M7796	1	Screw	M6 X 30
16	24H1291	1	Washer	21/64" X 1-15/32" X 7/64"
17	H211790	3	Strip	-
18	28H5	4	Washer	0.269" X 0.405" X 1/4"
19	H211327	1	Sheet	-
20	AH210366	1	Door	-
21	H206013	1	Torsion Spring	-
22	M145850	1	Pin Fastener	-
23	AH210365	1	Bracket	-
24	03M7185	4	Bolt	M8 X 25
25	19M7899	1	Cap Screw	M30 X 300
26	24H1300	1	Washer	25/64" X 2" X 0.220"
27	JD9373	1	Ball Bearing	-
28	H114873	1	Housing	-
29	AH140486	1	Bearing With Housing	-
30	H209906	1	Seal	-
31	AH122717	1	Gudgeon	-
32	AH173595	1	Auger	-
33	03H1468	4	Bolt	3/8" X 1-3/4"
33	03H1557	2	Bolt	3/8" X 1-1/4"
34	24H1300	3	Washer	25/64" X 2" X 0.220"
34	24H1311	3	Washer	13/32" X 1-1/4" X 0.220"
34	24H1623	3	Washer	7/16" X 3" X 0.220"
35	N72989	1	Bushing	-
36	T329251	4	Push Nut	-

Horizontal Unloading Auger Housing (15.75 FT.) (Export)
