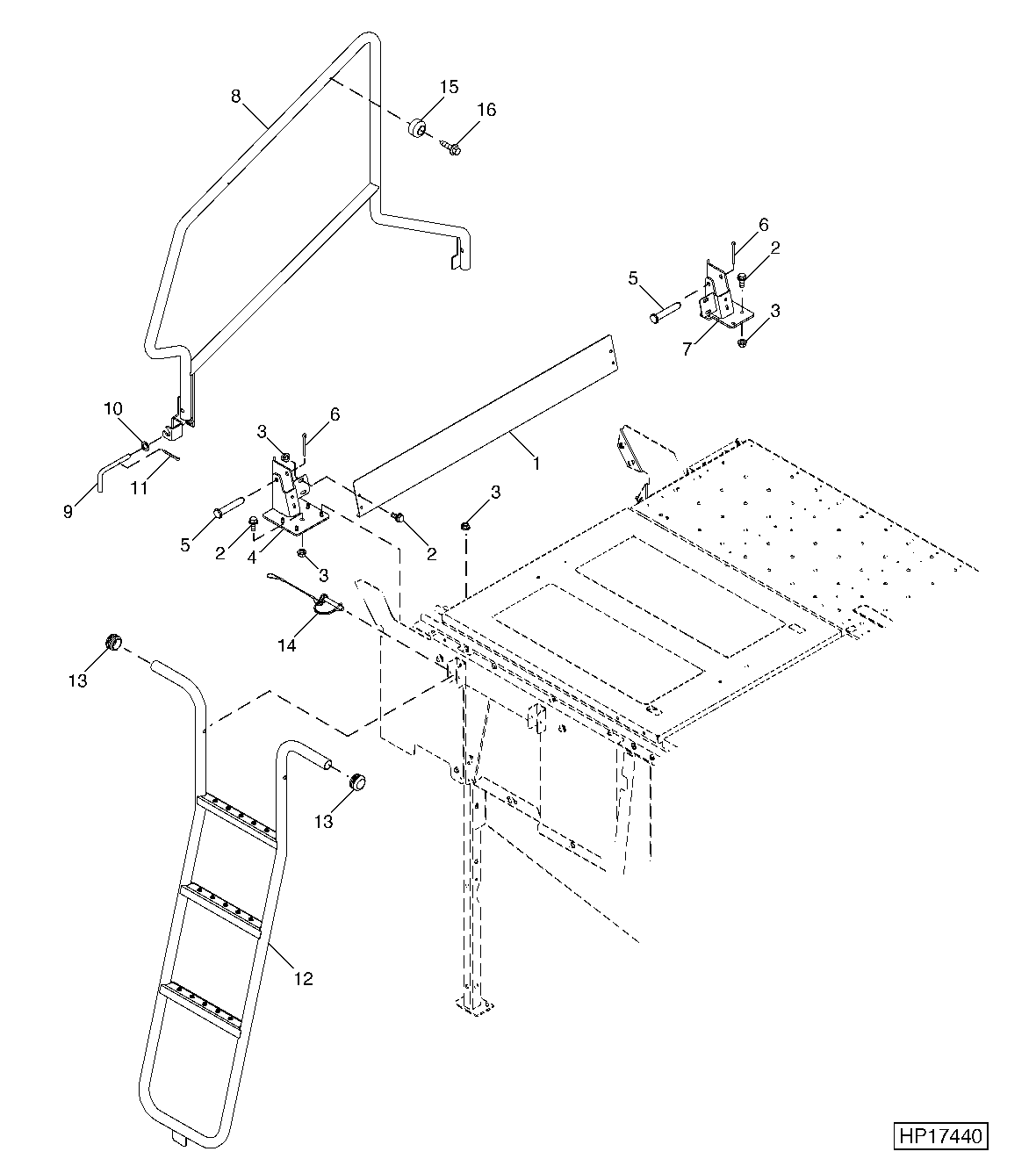

Engine Platform Ladder and Handrail (720101 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H221781	1	Shield	-
2	19M7866	1	Screw	M8 X 20
3	14M7298	1	Flange Nut	M8
4	AH226720	1	Bracket	-
5	45M7050	2	Pin Fastener	12 X 70 mm
6	11M7015	2	Cotter Pin	3.200 X 25 mm
7	AH224611	1	Bracket	-
8	AH226404	1	Handrail	-
9	H136179	1	Pin	-
10	24M7044	1	Washer	13 X 20 X 2 mm
11	11M7059	1	Cotter Pin	3.200 X 20 mm
12	AH221063	1	Ladder	-
13	H165547	2	Plug	-
14	AH214026	2	Pin Fastener	-
15	R120722	2	Absorber	-
16	37M7131	2	Screw	M6 X 20

Engine Platform Ladder and Handrail (720101 - )
