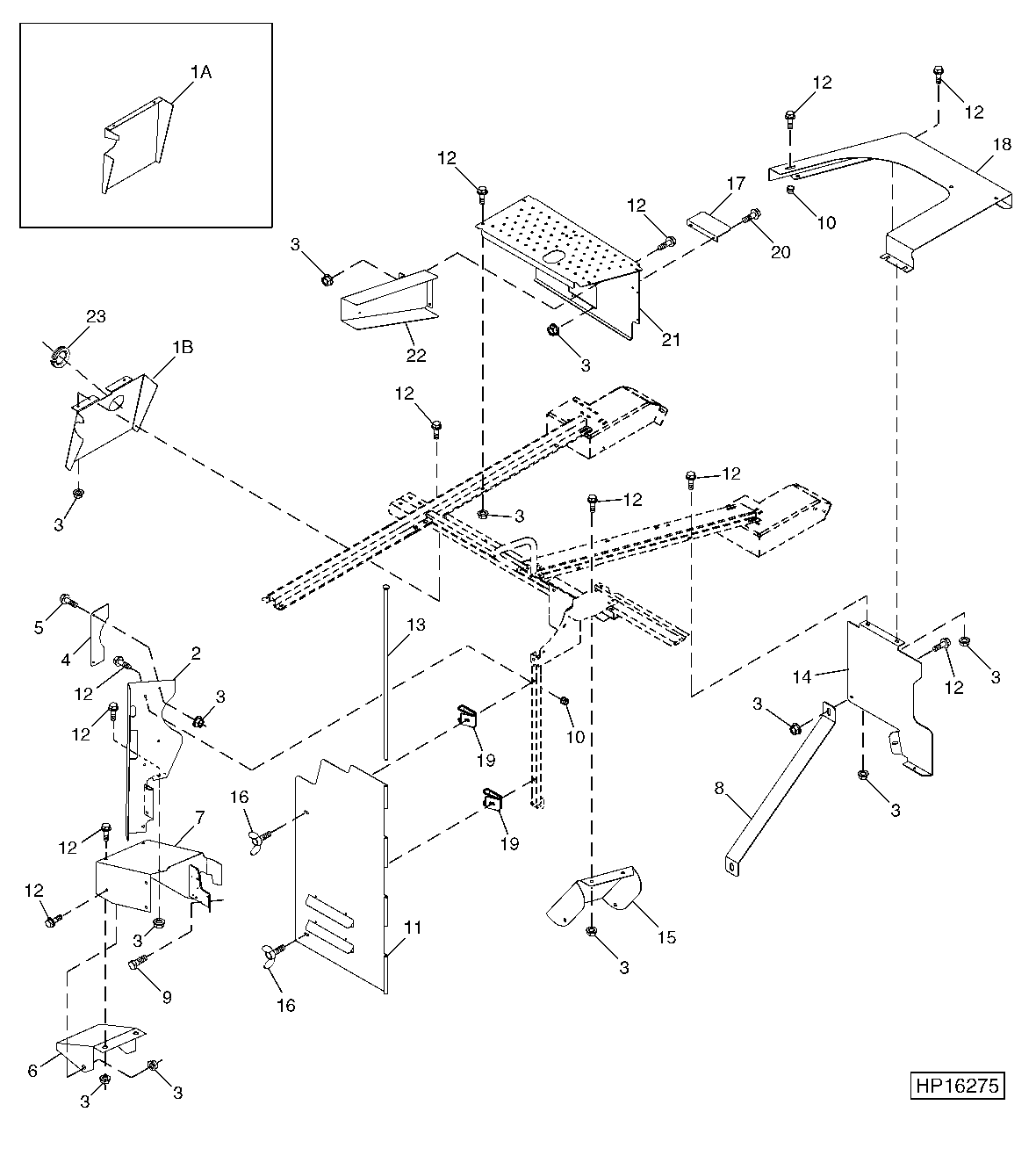

Engine Covers and Air Deflectors ( - 720100)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	H212411	1	Shield	-
3	14M7298	1	Flange Nut	M8
4	H202246	1	Plate	-
5	19M7867	1	Screw	M8 X 25
6	H212410	1	Nozzle	-
7	AH214503	1	Deflector	-
8	H210191	1	Brace	-
9	19H1648	1	Cap Screw	3/8" X 3/4"
10	H158135	1	Nut	-
11	AH204720	1	Door	-
12	19M7866	1	Screw	M8 X 20
13	H159721	1	Pin	-
14	H206271	1	Deflector	-
15	H204599	1	Deflector	-
16	21M7476	2	Wing Screw	M8 X 30
17	H179038	1	Angle	-
18	H201446	1	Cover	-
19	H156360	2	Nut	-
20	19M7865	1	Screw	M8 X 16
21	H215451	1	Step	SUB FOR H179095
22	AH214965	1	Deflector	-
23	-	1	Part 24	CTL 290 mm, MF AH122244
1A	H203290	1	Deflector	-
1B	H220516	1	Deflector	-

Engine Covers and Air Deflectors ( - 720100)
