Main Cab Wiring Harness ( - 715100)

Main Cab Wiring Harness ( - 715100)

Main Cab Wiring Harness ( - 715100)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

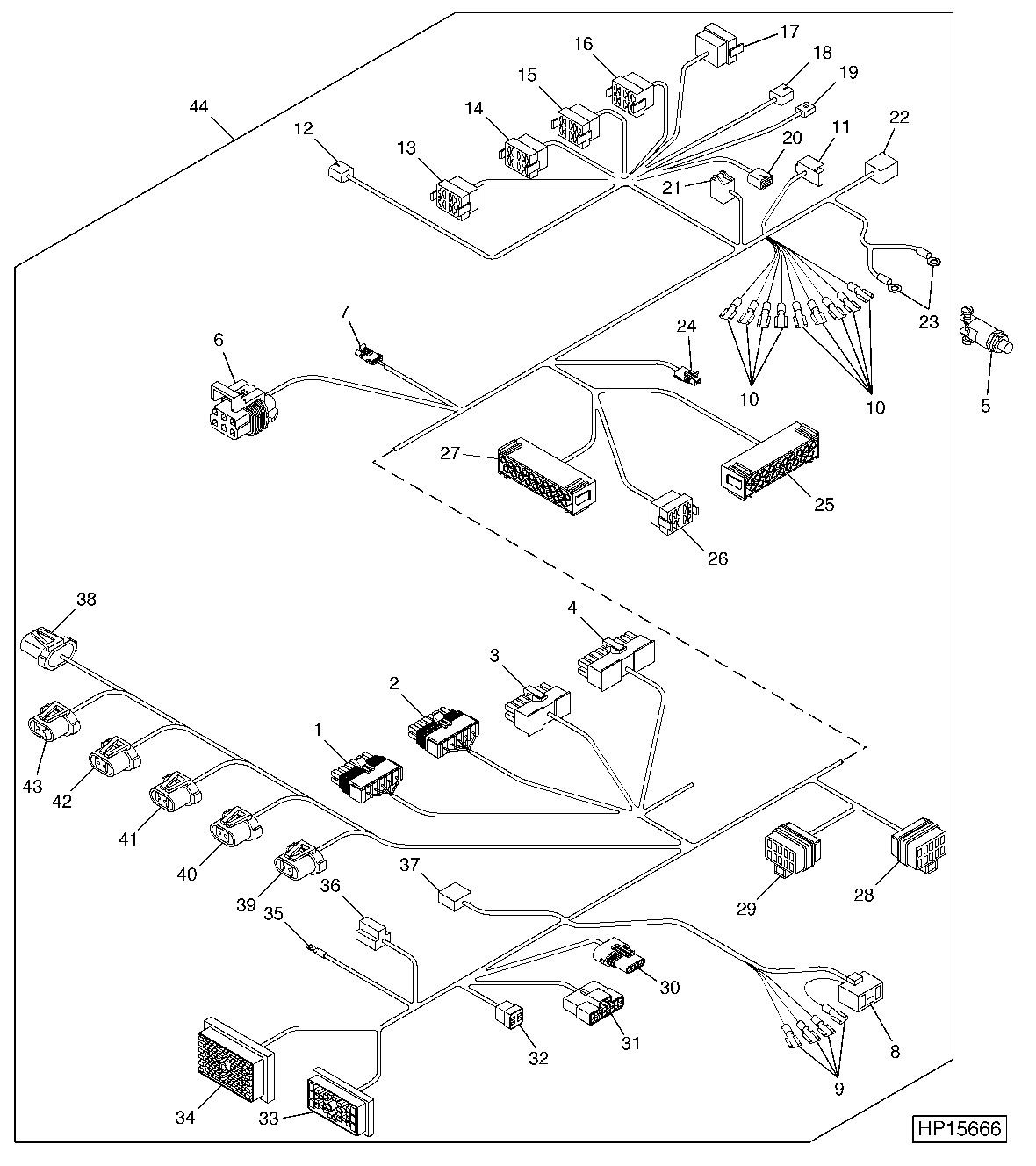

Main Cab Wiring Harness ( - 715100)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	CORNERPOST
2	-	1	Part 2	CORNERPOST
3	-	1	Part 3	CORNERPOST
4	57M8208	1	Connector	CORNERPOST
4	57M7285	1	Elec. Connector Terminal	-
4	57M7292	1	Elec. Connector Seal	-
5	RE51234	1	Push Switch	DOOR
6	57M7260	1	Elec. Connector Housing	CAN BUSS TERMINATOR
7	RE12363	1	Electrical Connector Assy	PCRV
7	R78060	1	Elec. Connector Terminal	-
7	R78063	1	Elec. Connector Seal	-
8	R48887	1	Electrical Connector Assy	DOME LAMP SWITCH
9	-	1	Part 13	DOME/PANEL LIGHT
10	-	9	Part 14	REMOTE MIRRORS
11	-	1	Part 15	HEATER SWITCH
12	-	1	Part 16	LAMP DIMMER
13	57M7973	1	Electrical Connector Assy	HAZARD SWITCH
13	57M7429	1	Elec. Connector Terminal	-
14	57M7973	1	Electrical Connector Assy	ROAD SWITCH
14	57M7429	1	Elec. Connector Terminal	-
15	57M7973	1	Electrical Connector Assy	FIELD SWITCH
15	57M7429	1	Elec. Connector Terminal	-
16	57M7973	1	Electrical Connector Assy	STUBBLE/CHOPPER SWITCH
16	57M7429	1	Elec. Connector Terminal	-
17	57M7429	1	Elec. Connector Terminal	-
17	57M7973	1	Electrical Connector Assy	MODE ATC ROCKER
18	-	1	Part 27	FAN SPEED
19	57M7785	1	Elec. Connector Housing	AUTO FAN SWITCH
19	57M7500	1	Elec. Connector Terminal	-
19	57M7501	1	Elec. Connector Terminal	-
20	-	1	Part 31	TEMP SET
21	-	1	Part 32	RADIO
22	R104927	1	Electrical Connector Assy	LEFT SPEAKER
23	-	2	Part 34	DOOR SWITCH
24	RE12363	1	Electrical Connector Assy	WIPER MOTOR
24	R78060	1	Elec. Connector Terminal	-
24	R78063	1	Elec. Connector Seal	-
25	-	1	Part 38	WARNING DISPLAY PANEL J2
26	57M7973	1	Electrical Connector Assy	WIPER SWITCH
26	57M7429	1	Elec. Connector Terminal	-
27	-	1	Part 41	WARNING DISPLAY PANEL J1
28	57M7262	1	Elec. Connector Housing	GREENSTAR DISPLAY
28	R104846	1	Elec. Connector Terminal	-
28	R104701	1	Elec. Connector Terminal	-
28	57M7258	1	Elec. Connector Seal	-
29	57M8203	1	Electrical Connector Assy	MAPPING COMPUTER
29	R104846	1	Elec. Connector Terminal	-
29	57M7258	1	Elec. Connector Seal	-
29	57M7259	1	Elec. Connector Seal	-
30	57M7808	1	Elec. Connector Housing	A/C HARNESS
