Horizontal Unloading Auger Housing (18.5' And 21.5')

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7192	1	Bolt	M10 X 30
2	14M7296	1	Flange Nut	M10
3	19M7835	1	Screw	M10 X 35
4	14M7400	1	Lock Nut	M10
5	AH210024	1	Housing	18.5' (Rigid)
5	AH210025	1	Housing	18.5' (Perforated)
5	AH210023	1	Housing	21.5' (Rigid)
5	AH210026	1	Housing	21.5', (Perforated)
5	AH145047	1	Housing	14' (Rigid) (CIS), Not For 9560SH
6	H81330	1	Isolator	Cut To Length
7	H96652	2	Door	-
8	14M7397	8	Lock Nut	M6
9	H100027	1	Cover	21.5'
9	H127998	1	Cover	18.5'
10	03M7184	6	Bolt	M8 X 20
10	03M7185	3	Bolt	M8 X 25
11	M84309	9	Nut	7.925 mm (5/16")
12	24M7178	1	Washer	10.500 X 30 X 2.500 mm
13	24M7207	1	Washer	8.400 X 24 X 2 mm
14	H208971	1	Boot	18.5'
15	19M7796	8	Screw	M6 X 30
16	24H1291	1	Washer	21/64" X 1-15/32" X 7/64"
17	H211790	3	Strip	-
18	28H5	4	Washer	0.269" X 0.405" X 1/4"
19	H211327	1	Sheet	-
20	19M7803	7	Screw	M8 X 70
..	BH84441	1	Complete Goods/Ship. Bundle	Not For 9560SH, Rigid Unloading Auger

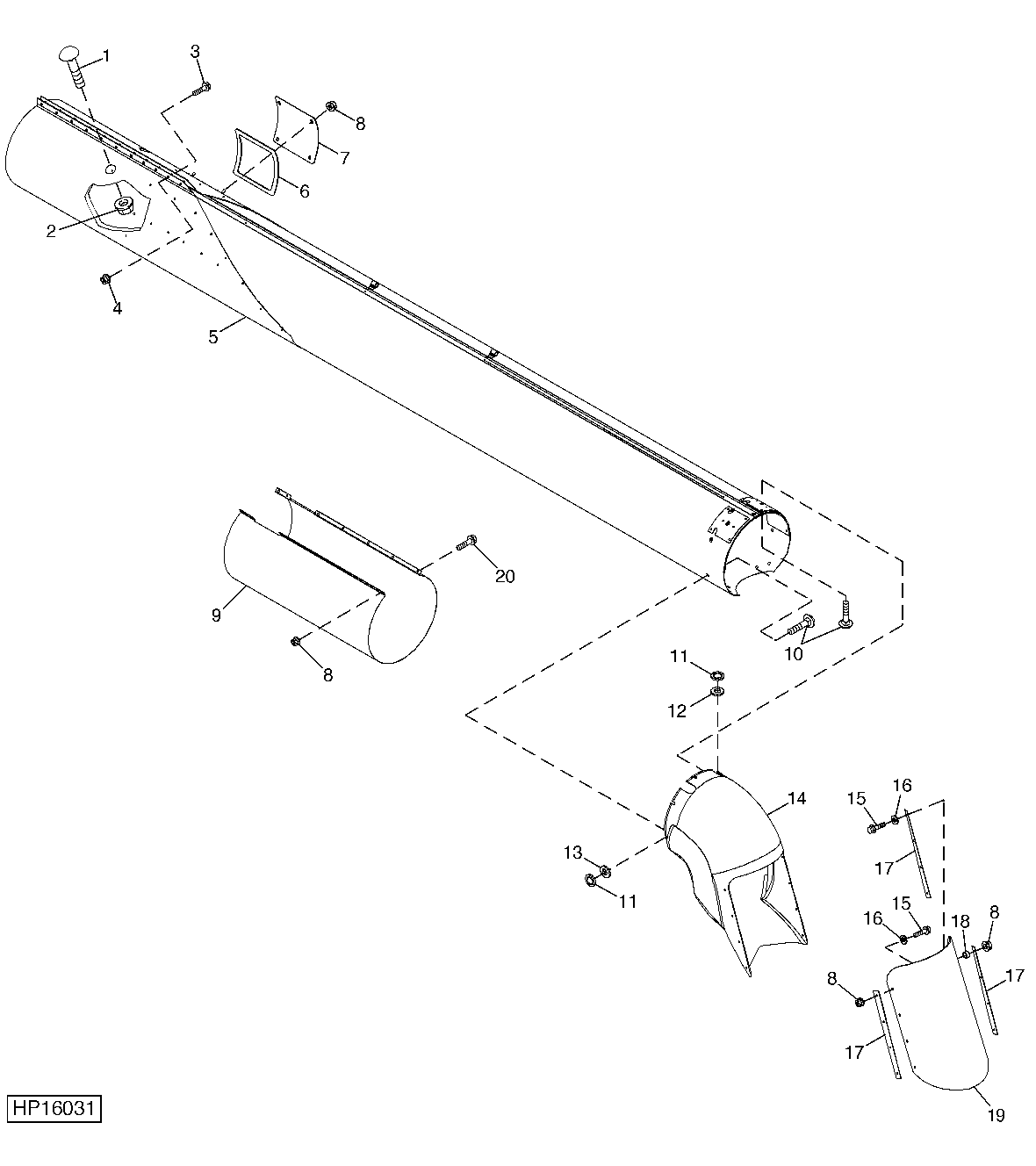

Horizontal Unloading Auger Housing (18.5' And 21.5')
