Открытый узел

Armrest Control Panel ( - 705312)

Armrest Control Panel ( - 705312)

Armrest Control Panel ( - 705312)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

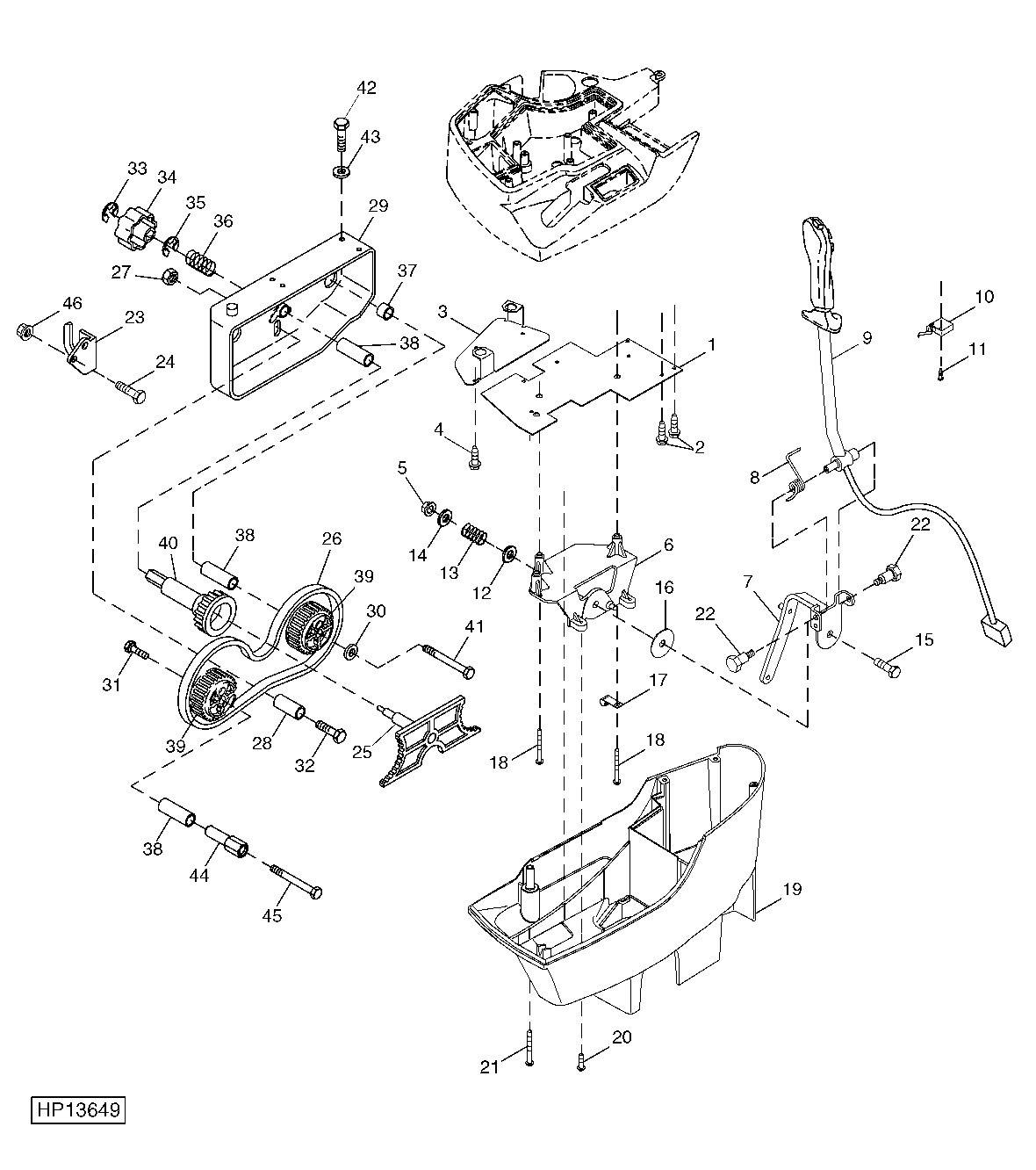

Armrest Control Panel ( - 705312)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SE502814	1	Elec Control Unit Reman	REMAN FOR AH220395
1	AH220395	1	Electronic Control Unit	(SUB FOR AH210245, AH218580 OR AH217973)
2	H111364	5	Screw	-
3	H165728	1	Cover	-
4	H111364	3	Screw	-
5	14M7396	1	Lock Nut	M8
6	H152673	1	Bracket	-
7	AH146744	1	Arm	-
8	H154937	1	Torsion Spring	-
9	AH214655	1	Handle	(SUB FOR AH207161)
10	AH161154	1	Switch	NEUTRAL START SAFETY
11	37M7251	2	Screw	-
12	24H1305	1	Washer	13/32" X 13/16" X 0.065"
13	122SE	1	Compression Spring	-
14	24M7207	1	Washer	8.400 X 24 X 2 mm
15	H119007	1	Screw	-
16	RE56190	1	Lever Kit	-
17	A34994	1	Clip	-
18	R124859	3	Screw	-
19	R134138	1	Housing	-
20	R117569	2	Screw	-
21	R124859	1	Screw	-
22	H131424	2	Bolt	-
23	N372238	1	Support	-
24	N275828	1	Screw	-
25	R150660	1	Pawl	-
26	R124898	1	V-Belt	-
27	14M7416	1	Flange Nut	M8
28	R128232	1	Bushing	-
29	R189600	1	Housing	-
30	24M7028	2	Washer	10.500 X 20 X 2 mm
31	19M8953	2	Screw	M10 X 20
32	19M8319	1	Screw	M8 X 50
33	40M7088	1	Snap Ring	-
34	R127224	1	Knob	-
35	F2863R	1	Snap Ring	-
36	R73094	1	Spring	-
37	R124903	2	Shaft	-
38	R130988	1	Bushing	(USE WITH R130989)
39	R188219	2	Chain Sprocket	-
40	R150659	1	Driver	-
41	19M7875	2	Cap Screw	M10 X 70
42	19M7163	4	Cap Screw	M8 X 25
43	24M7055	4	Washer	8.400 X 16 X 1.600 mm
44	R134351	2	Pin Fastener	-
45	03M7197	2	Bolt	M12 X 25
46	E63524	1	Nut	-
