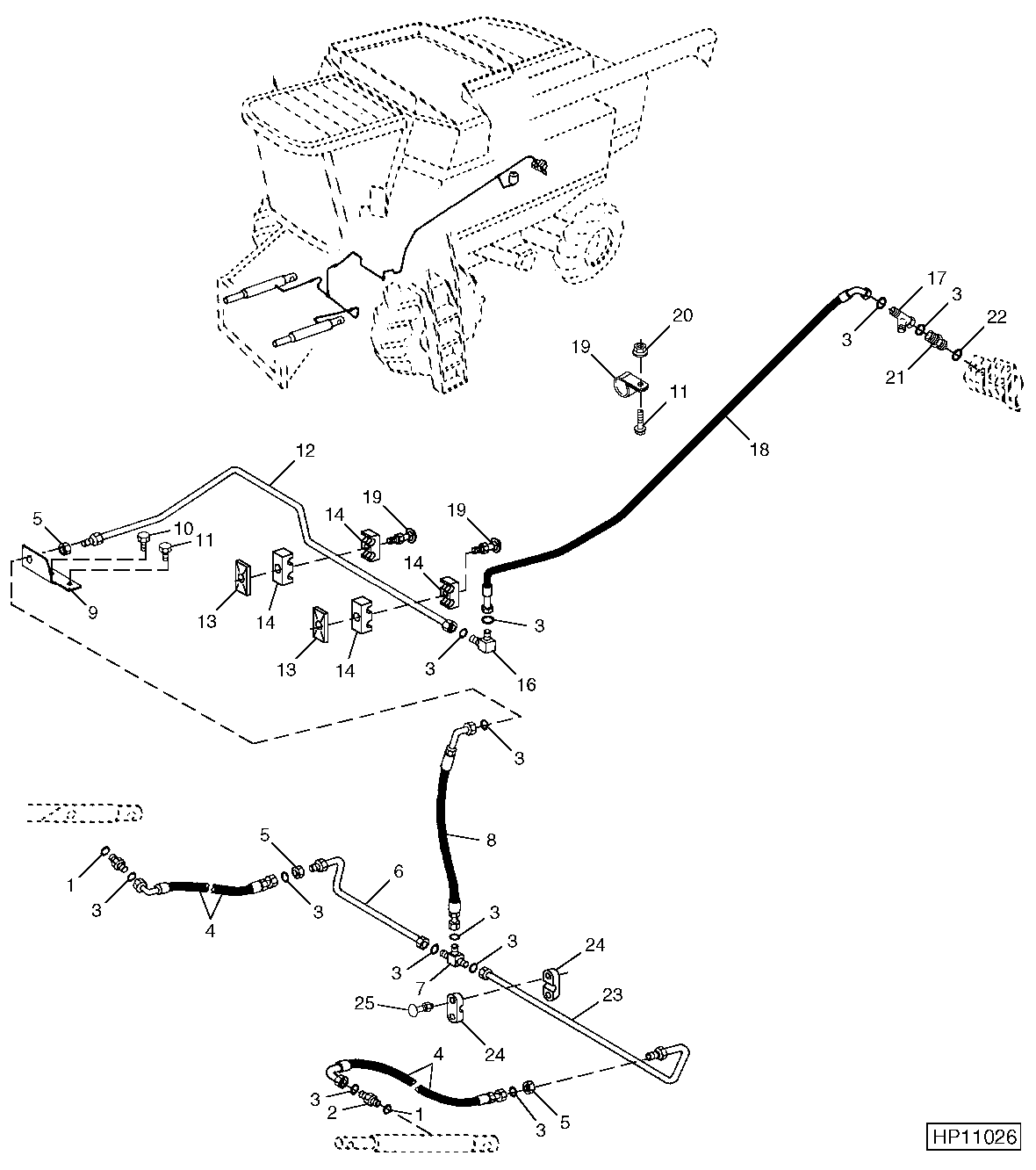

Header Lift Hydraulic Lines And Hoses (Sidehill) 9550SH (695701 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26375	3	O-Ring	-
2	38H1161	2	Adapter Fitting	-
3	T77857	10	O-Ring	-
4	AH137618	2	Hydraulic Hose	-
5	T78716	3	Nut	-
6	AH138725	1	Oil Line	-
7	38H1206	1	Tee Fitting	-
8	AH136277	1	Hydraulic Hose	-
9	H141839	1	Bracket	-
10	19M7865	1	Screw	M8 X 16
11	19M7866	1	Screw	M8 X 20
12	AH137691	1	Oil Line	-
13	H121168	4	Plate	-
14	H108291	4	Clamp	-
15	03M7262	2	Bolt	M6 X 50
15	14M7303	2	Flange Nut	M6
16	38H1378	1	Elbow Fitting	-
17	38H1031	1	Tee Fitting	-
18	AH201608	1	Hydraulic Hose	-
19	R50454	1	Clamp	-
20	14M7298	1	Flange Nut	M8
21	38H1173	1	Adapter Fitting	-
22	R26448	1	O-Ring	-
23	AH138724	1	Oil Line	-
24	H117937	2	Clamp	-
25	03M7189	1	Bolt	M8 X 45
25	14M7298	1	Flange Nut	M8

Header Lift Hydraulic Lines And Hoses (Sidehill) 9550SH (695701 - )
