DRIVE CHAIN IDLERS AND SHIELD BRACKETS (SIDEHILL)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	1	Flange Nut	M10
1	03M7192	1	Bolt	M10 X 30
2	AH139174	1	Bracket	SHIELD
3	AH139868	1	Shaft	-
4	19M7789	2	Screw	M12 X 30
5	AH135694	1	Roller Chain	(ORDER AH135611) 54 LINKS
6	AH109788	1	Tapered Roller Bearing	-
7	40M7090	1	Snap Ring	-
8	24H1236	2	Washer	13/16" X 2" X 0.149"
9	A31870	1	Lock Nut	M20
10	AH135611	1	Drive Sprocket	19 TEETH/29 TEETH, INCLUDES KEY 5
11	19M7824	1	Screw	M16 X 60
12	24H1364	4	Washer	21/32" X 15/16" X 0.036"
13	AFH205780	1	Idler Sprocket	Z=15, SUB FOR AE27909
14	N72306	2	Washer	-
15	14M7291	1	Flange Nut	M16
16	H145349	1	Support	-
17	AH139175	1	Retainer	-
18	03M7190	2	Bolt	M10 X 20
18	14M7296	2	Flange Nut	M10
19	03M7184	3	Bolt	M8 X 20
19	14M7298	3	Flange Nut	M8
20	AH135693	1	Roller Chain	229 LINKS

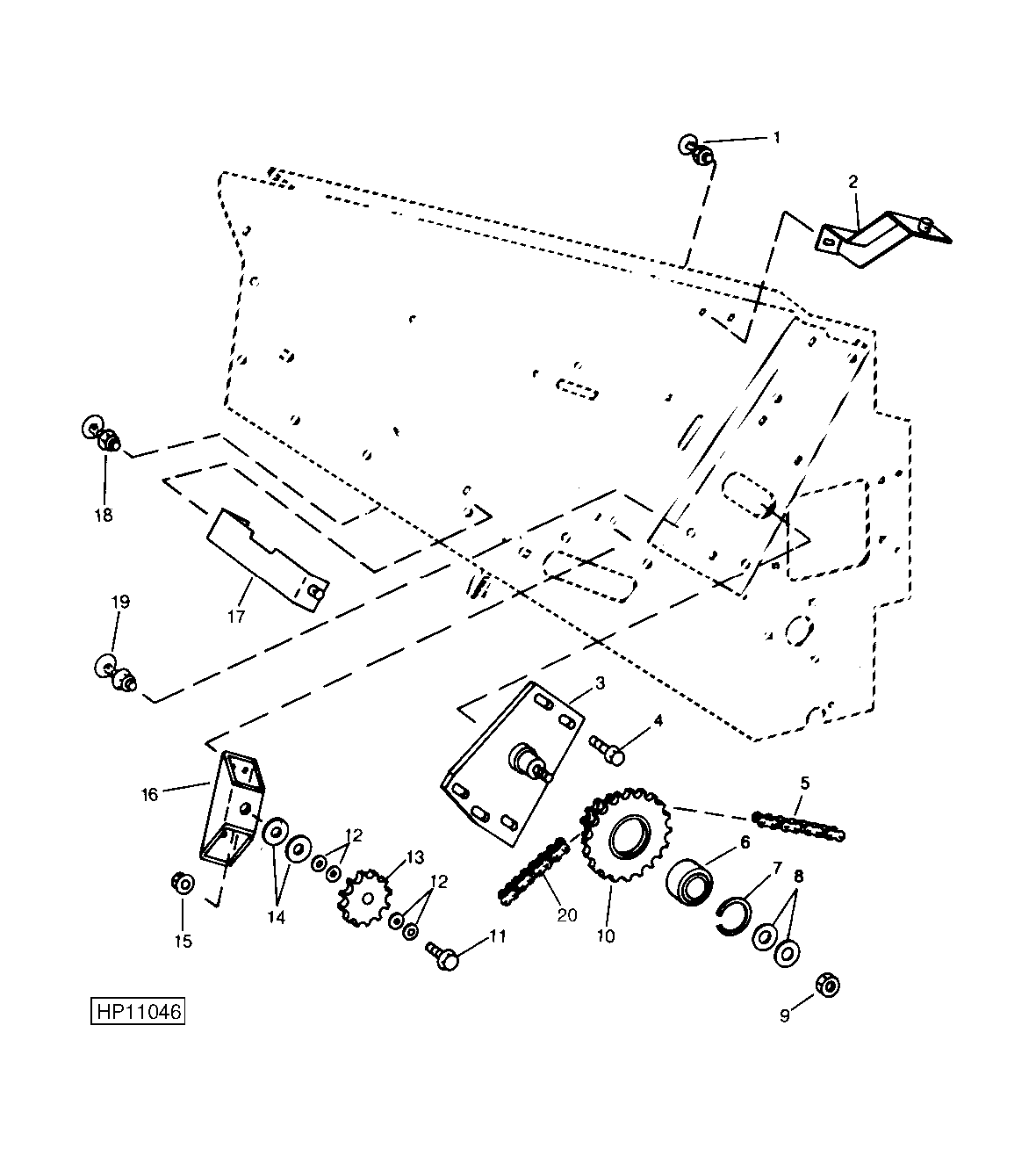

DRIVE CHAIN IDLERS AND SHIELD BRACKETS (SIDEHILL)

Нет текстового описания
