Открытый узел

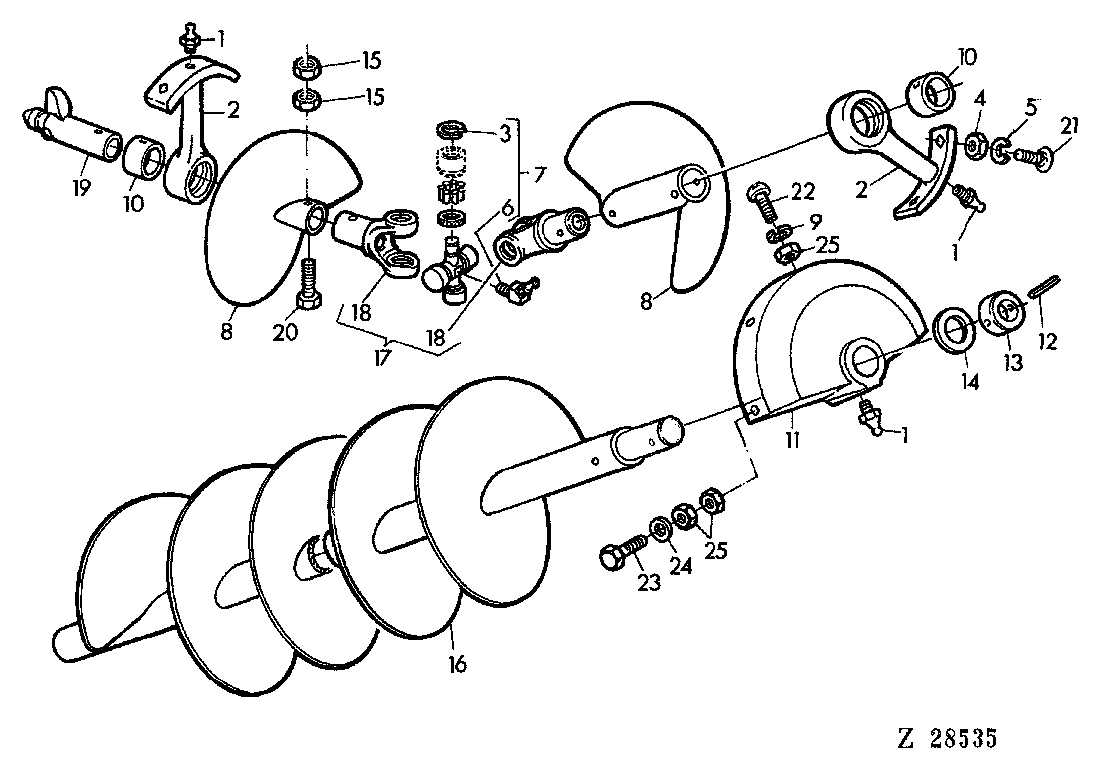

UNLOADING AUGER [04F15]

UNLOADING AUGER [04F15]

UNLOADING AUGER [04F15]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

UNLOADING AUGER [04F15]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	58M5574	3	Lubrication Fitting	-
2	AZ10539	2	BRACKET	ASSY, INCL KEY 10
3	L23948	4	SNAP RING	-
4	14M7140	4	Nut	M10
5	12M7013	4	LOCK WASHER	10MM
6	58M5577	1	Lubrication Fitting	-
7	AL20182	1	CROSS AND BEARING ASSEMBLY	ASSY
8	AZ10509	2	FLIGHT	-
9	12M7008	3	LOCK WASHER	8MM
10	Z21088	2	BUSHING	-
11	Z10118	1	BRACKET	-
12	34M7049	1	Spring Pin	8X50MM
13	Z26153	1	LOCKING COLLAR	-
14	Z21067	1	WASHER	-
15	14M7167	1	Lock Nut	M10
16	AZ23294	1	AUGER	LGTH = 2133 MM 83.97"
16	AZ23293	1	AUGER	LGTH = 3133 MM 123.34"
17	AZ10486	1	UNIVERSAL JOINT	ASSY, INCL KEYS 7,18
17	AZ28870	1	UNIVERSAL JOINT	(SUB FOR AZ10486)
18	Z10121	2	YOKE, WITH SHAFT	(ORD Z11263, (2) 14M7167, 19M7180)
18	Z11263	2	UNIVERSAL JOINT YOKE	(SUB FOR Z10122)
19	Z10375	1	DRIVER	-
20	19M7180	6	Cap Screw	M10X45
21	03M7085	4	Bolt	M10X30
22	21M7030	3	Screw	M8X20
23	19M7288	2	Cap Screw	M8X30
24	24M7036	2	Washer	9MM
25	14M7029	7	Nut	M8
