Открытый узел

STRAW COVER [02F03]

STRAW COVER [02F03]

STRAW COVER [02F03]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

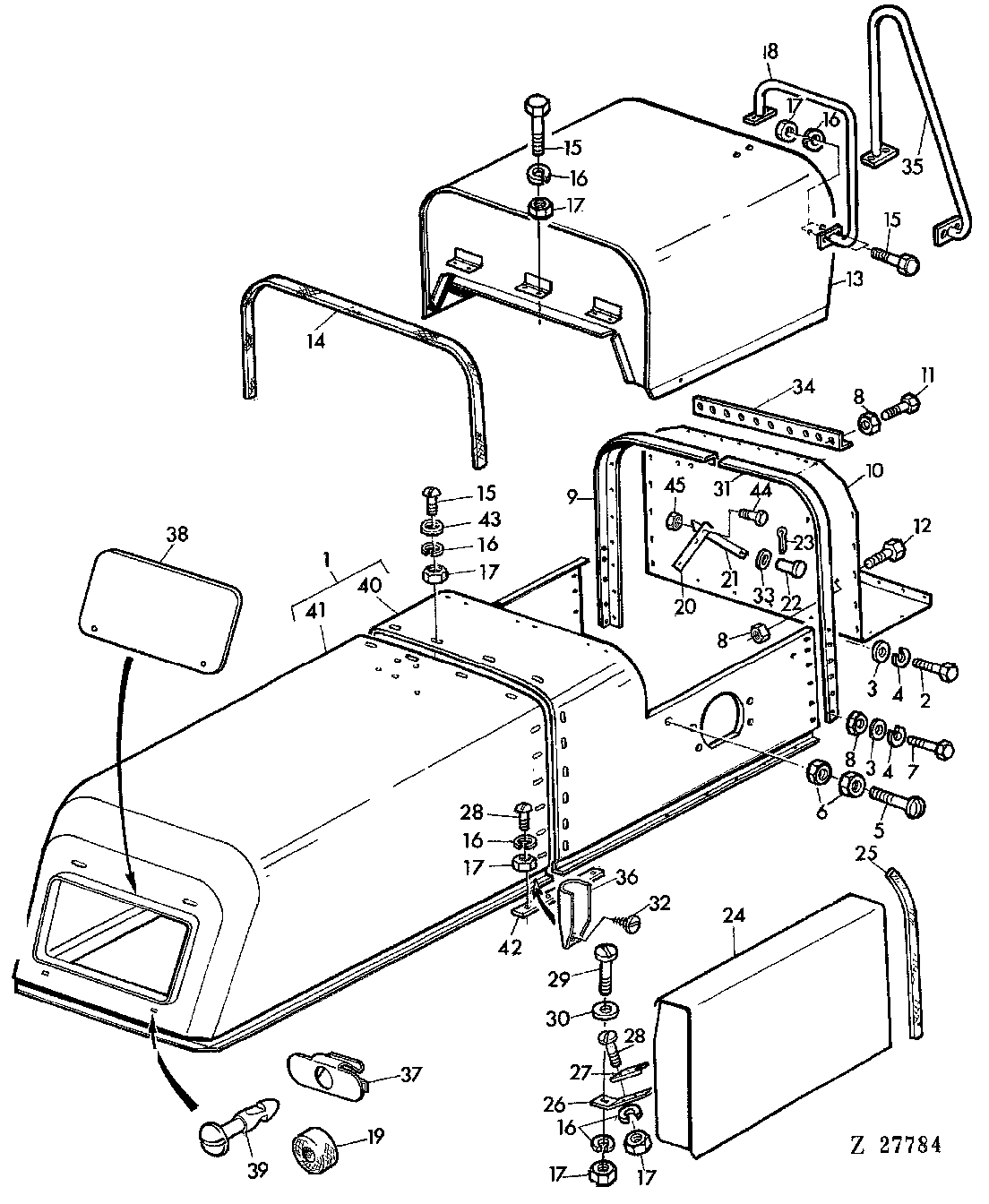

STRAW COVER [02F03]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ24943	1	HOOD	-
1	AZ26923	1	HOOD	NSEP (ORD AZ25371, AZ25862, Z36465) (SUB FOR AZ23410)
2	19M7376	2	Cap Screw	M8X22
3	24M7036	9	Washer	9MM
4	12M7008	12	LOCK WASHER	8MM
5	21M7093	2	SCREW	M10X30
6	14M7140	4	Nut	M10
7	19M7284	9	Cap Screw	M8X18
8	14M7029	24	Nut	M8
9	AZ19527	1	FRAME	LH
10	Z30925	1	PANEL	-
11	19M7139	23	Cap Screw	M8X20
12	19M7163	1	Cap Screw	M8X25
13	AZ19514	1	HOOD	-
14	Z30994	1	GUARD	(SUB FOR Z30993)
15	19M7375	1	CAP SCREW	M6X18
16	12M7012	1	LOCK WASHER	6MM
17	14M7027	1	NUT	M6
18	AZ20631	1	HANDRAIL	-
19	Z34333	2	GROMMET	-
20	AZ19897	1	ARRESTOR	-
21	Z30922	1	ARRESTOR	-
22	45M7019	2	PIN	10X14X10MM
23	11M7013	3	COTTER PIN	3X20MM
24	AZ21766	1	GUARD	INCL KEY 25
24	AZ24937	1	GUARD	-
25	Z37777	1	GUARD	(SUB FOR Z30991)
26	Z32798	2	BRACKET	-
27	Z24277	2	HOLDER	-
28	21M7085	4	SCREW	M6X20
29	21M7159	2	Screw	M6X25
30	Z26250	2	Washer	-
31	AZ19526	1	FRAME	RH
32	37M7029	1	SCREW	5,5X13MM
33	24M7028	1	Washer	10,5MM
34	Z33545	1	ANGLE	(A)
35	AZ21759	1	HANDRAIL	-
36	Z33433	1	GUARD	-
37	Z34332	2	LATCH	-
38	AZ23016	1	COVER	-
39	Z34331	2	LATCH	-
40	AZ25862	1	HOOD	-
40	AZ27883	1	HOOD	-
41	AZ25371	1	HOOD	-
42	AZ26641	2	STEEL	-
43	24M7088	1	Washer	-
44	21M7190	1	SCREW	M10X25
45	14M7167	1	Lock Nut	M10
