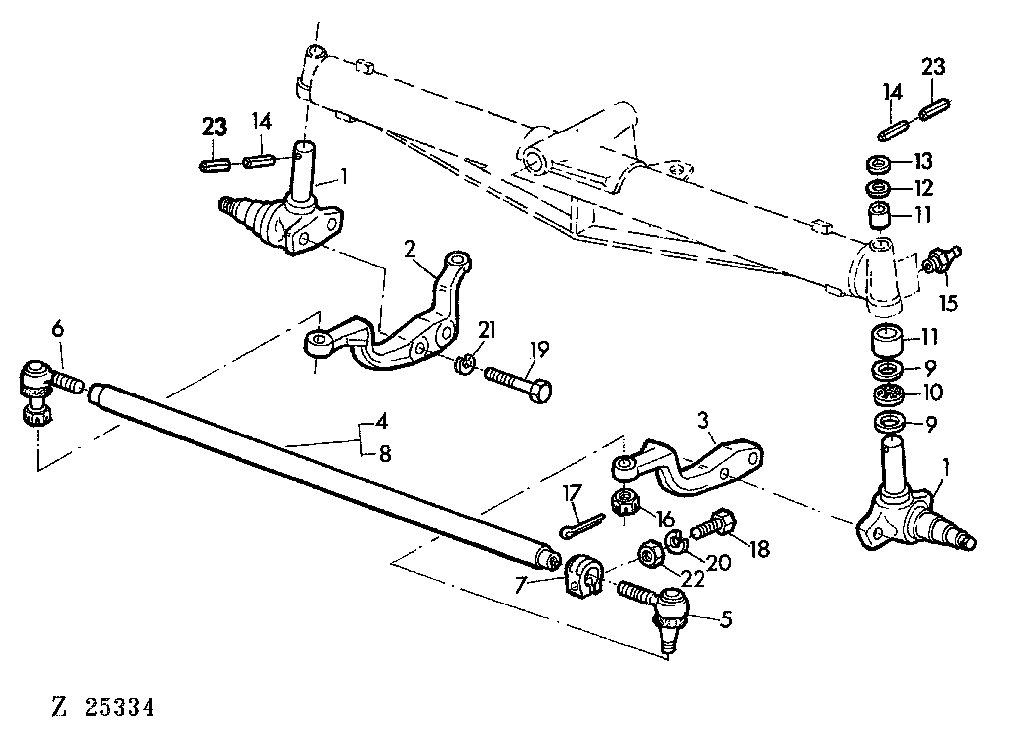

SPINDLE KNUCKLE FOR WIDE REAR AXLE [01I01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ42468	2	KNUCKLE	(SUB FOR AZ28787)
1	AZ29047	2	KNUCKLE	(SUB FOR AZ23688)
2	Z11250	1	LEVER	RH
2	Z10601	1	LEVER	RH
3	Z10598	1	LEVER	LH
3	Z11247	1	LEVER	LH
4	AZ17387	1	TIE ROD	INCL KEYS 5-8,18,20,22
4	AZ28781	1	TIE ROD	INCL KEYS 5-8,18,20,22
5	AZ10850	1	BALL JOINT	LH, INCL KEY 16
5	AZ28778	1	BALL JOINT	(A) LH
6	AZ10851	1	BALL JOINT	(A) RH, INCL KEY 16
6	AZ28777	1	BALL JOINT	RH
7	Z29505	2	CLAMP	-
7	Z37832	2	CLAMP	-
8	Z28833	1	TIE ROD	-
8	Z39342	1	TIE ROD	-
9	JD39128	4	Thrust Bearing	-
9	JD10146	4	THROW-OUT BEARING	-
10	JD39129	2	NEEDLE BEARING	-
10	JD10147	2	THROW-OUT BEARING	-
11	Z27522	4	Bushing	-
11	Z39339	4	BUSHING	-
12	Z27524	1	SHIM	TK = 0,5 MM
12	Z39330	1	Shim	TK = 0,5 MM
13	Z27523	1	WASHER	TK = 2 MM
13	Z39331	1	WASHER	TK = 2 MM
14	34M3871	2	Spring Pin	6X55MM
14	34M7052	2	Spring Pin	8X65MM
15	58M5573	4	Lubrication Fitting	6X1MM
16	14M7177	2	NUT	M12X1,5
16	14M5495	2	NUT	M14X1,5
17	11M7014	2	COTTER PIN	3X25MM
17	11M7017	2	Cotter Pin	3,2X32MM
18	19M7323	2	Cap Screw	M8X40
18	19M7180	2	Cap Screw	M10X45
19	19M7293	4	CAP SCREW	M18X75
19	19M7892	4	Cap Screw	M20X80
20	12M7008	2	LOCK WASHER	8MM
20	12M7013	2	LOCK WASHER	10MM
21	12M5846	4	LOCK WASHER	18MM
21	12M7039	4	LOCK WASHER	20MM
22	14M7029	2	Nut	M8
22	14M7140	2	Nut	M10
23	34M7119	2	Spring Pin	5X65MM

SPINDLE KNUCKLE FOR WIDE REAR AXLE [01I01]
