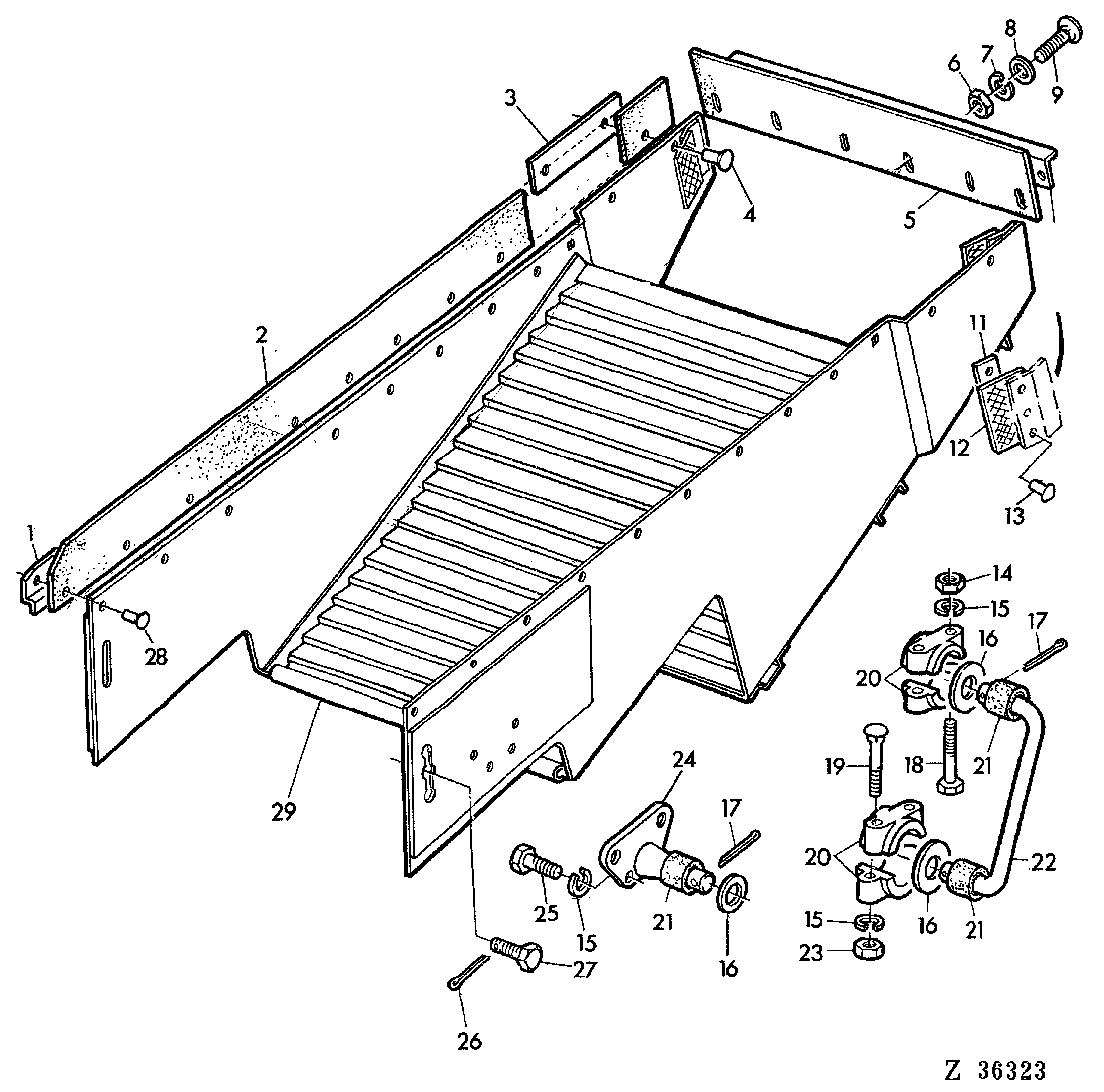

RETURN PAN WITH SIEVE FRAME AND SIEVES [04C20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ15595	1	REINFORCEMENT	RH
1	AZ15594	1	REINFORCEMENT	LH
2	Z23764	2	GASKET	-
3	Z23763	2	STRAP	-
4	16M2524	4	RIVET	6X18MM
5	Z36424	1	GASKET	REAR (SUB FOR Z20234)
6	14M7027	10	NUT	M6
7	12M7012	10	LOCK WASHER	6MM
8	24M7088	10	Washer	6,6MM
9	21M7031	10	SCREW	M6X15
10	Z35557	1	STRAP	(SUB FOR Z20232)
11	Z36984	2	STRAP	-
12	Z36523	2	Weatherstrip	-
13	16M7081	6	RIVET	4X6MM
14	14M7147	4	Nut	M8X1
15	12M7008	14	LOCK WASHER	8MM
16	24M7049	6	Washer	18MM
17	11M7020	6	COTTER PIN	4X22MM
18	19M7271	4	CAP SCREW	M8X1X65
19	03M7074	4	Bolt	M8X65
20	PK1103H	8	BEARING	-
21	P42100	6	BUSHING	-
22	AZ19245	2	HANGER	ASSY, INCL KEY 16
23	14M7029	14	Nut	M8
24	AZ19242	2	SHAFT	ASSY, INCL KEY 16
25	19M7297	8	Cap Screw	M8X12
26	11M7022	2	COTTER PIN	4X30MM
27	Z20244	2	CAP SCREW	-
28	16M2604	18	RIVET	6X18MM
29	AZ35001	1	RETURN PAN	INCL KEYS 1,2,3,4,28 (SUB FOR AZ10112)

RETURN PAN WITH SIEVE FRAME AND SIEVES [04C20]

Нет текстового описания
