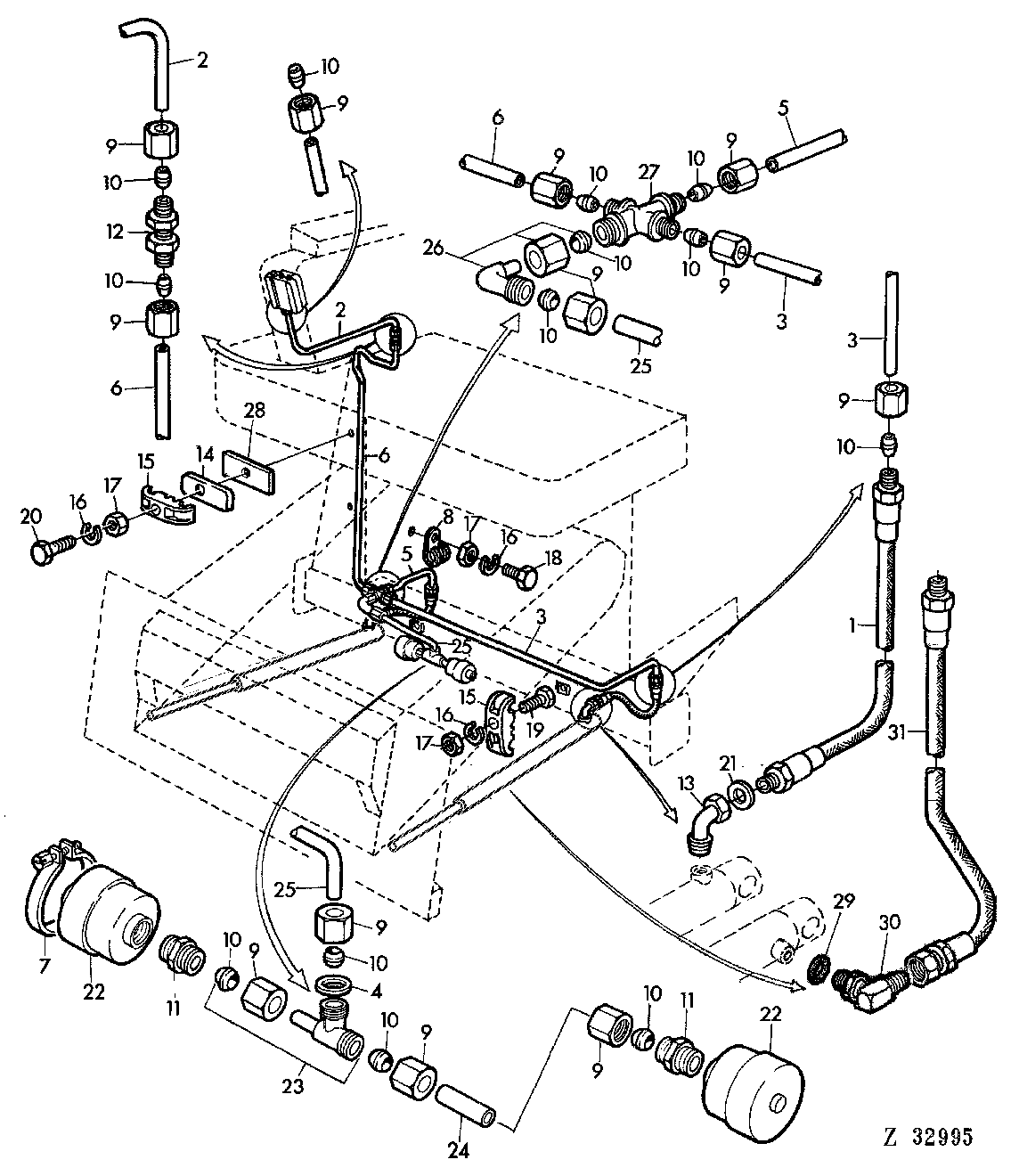

HYDRAULIC LINES(CUTTING PLATFORM-LIFT CYLINDERS) [02C12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ15362	2	HYDRAULIC HOSE	(FOR AR90989, AZ37512)
2	AZ22180	1	OIL LINE	INCL KEYS 9,10
3	AZ22226	1	OIL LINE	INCL KEYS 9,10
4	Z34005	1	WASHER	-
5	AZ22282	1	OIL LINE	INCL KEYS 9,10
6	AZ22238	1	OIL LINE	INCL KEYS 9,10
7	Z34000	2	CLAMP	-
8	Z22064	1	Clamp	-
9	Z32971	1	TUBE NUT	-
10	Z32994	1	Tapered Sleeve	-
11	Z33997	2	HYD. QUICK-CONNECT COUPLER	-
12	Z32980	1	UNION FITTING	-
13	Z28060	2	ELBOW FITTING	(FOR AR90989, AZ37512)
14	Z30667	2	PLATE	-
15	Z30668	5	CLAMP	-
16	12M7012	7	LOCK WASHER	6MM
17	14M7027	7	NUT	M6
18	19M7286	2	Cap Screw	M6X25
19	19M7320	3	Cap Screw	M6X40
20	19M7547	2	Cap Screw	M6X55
21	51M4240	2	Sealing Ring	18X22MM (FOR AR90989, AZ37512)
22	AZ22843	2	HYDRAULIC ACCUMULATOR	-
23	AZ22845	1	FITTING	INCL KEYS 9,10
24	AZ22846	1	OIL LINE	INCL KEYS 9,10
25	AZ22847	1	OIL LINE	INCL KEYS 9,10
26	AZ22524	1	ELBOW FITTING	INCL KEYS 9,10
27	Z33631	1	FITTING	-
28	Z36743	2	PLATE	-
29	R26375	2	O-Ring	(FOR AR103522, AZ37511)
30	AR26763	2	ELBOW FITTING	(FOR AR103522, AZ37511)
31	AZ29901	2	HYDRAULIC HOSE	(FOR AR103522, AZ37511)

HYDRAULIC LINES(CUTTING PLATFORM-LIFT CYLINDERS) [02C12]
