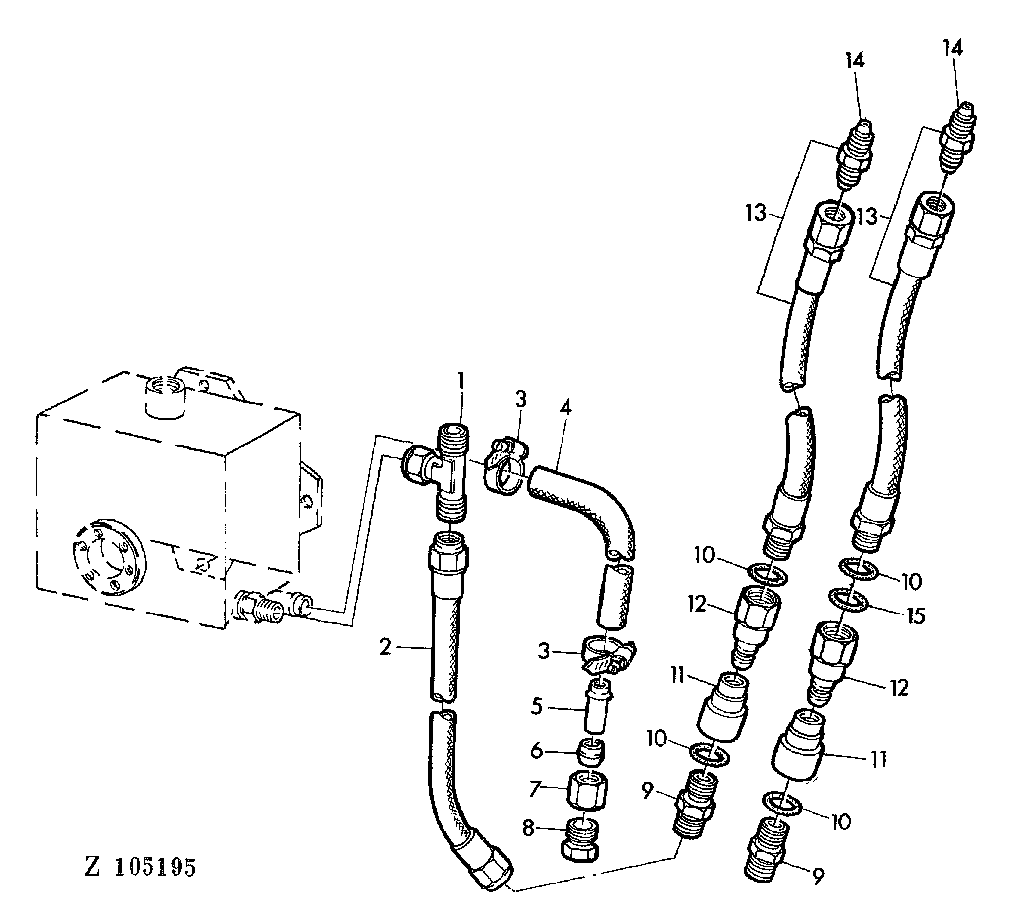

HYDRAULIC HOSES FOR HYDROSTATIC REEL DRIVE [02D09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ24580	1	TEE FITTING	(SUB FOR AZ25032)
2	AZ25023	1	HYDRAULIC HOSE	-
3	Z26822	2	CLAMP	-
4	Z46100	1	HOSE	(SUB FOR Z28156)
5	Z28154	1	PIPE	-
6	Z32993	1	SLEEVE FITTING	-
7	Z32973	1	TUBE NUT	-
8	Z28155	1	PIPE PLUG	-
9	T45644	2	FITTING	-
10	R26375	4	O-Ring	-
11	AH75167	2	Hydr. Quick Coupler Socket	-
12	AR94522	2	Hydr. Quick Coupler Plug	(SUB FOR AH15000)
13	AZ26930	2	HYDRAULIC HOSE	INCL KEY 14 (SUB FOR AZ25042)
14	R34063	2	Fitting	-
15	R21722	1	O-Ring	-

HYDRAULIC HOSES FOR HYDROSTATIC REEL DRIVE [02D09]
