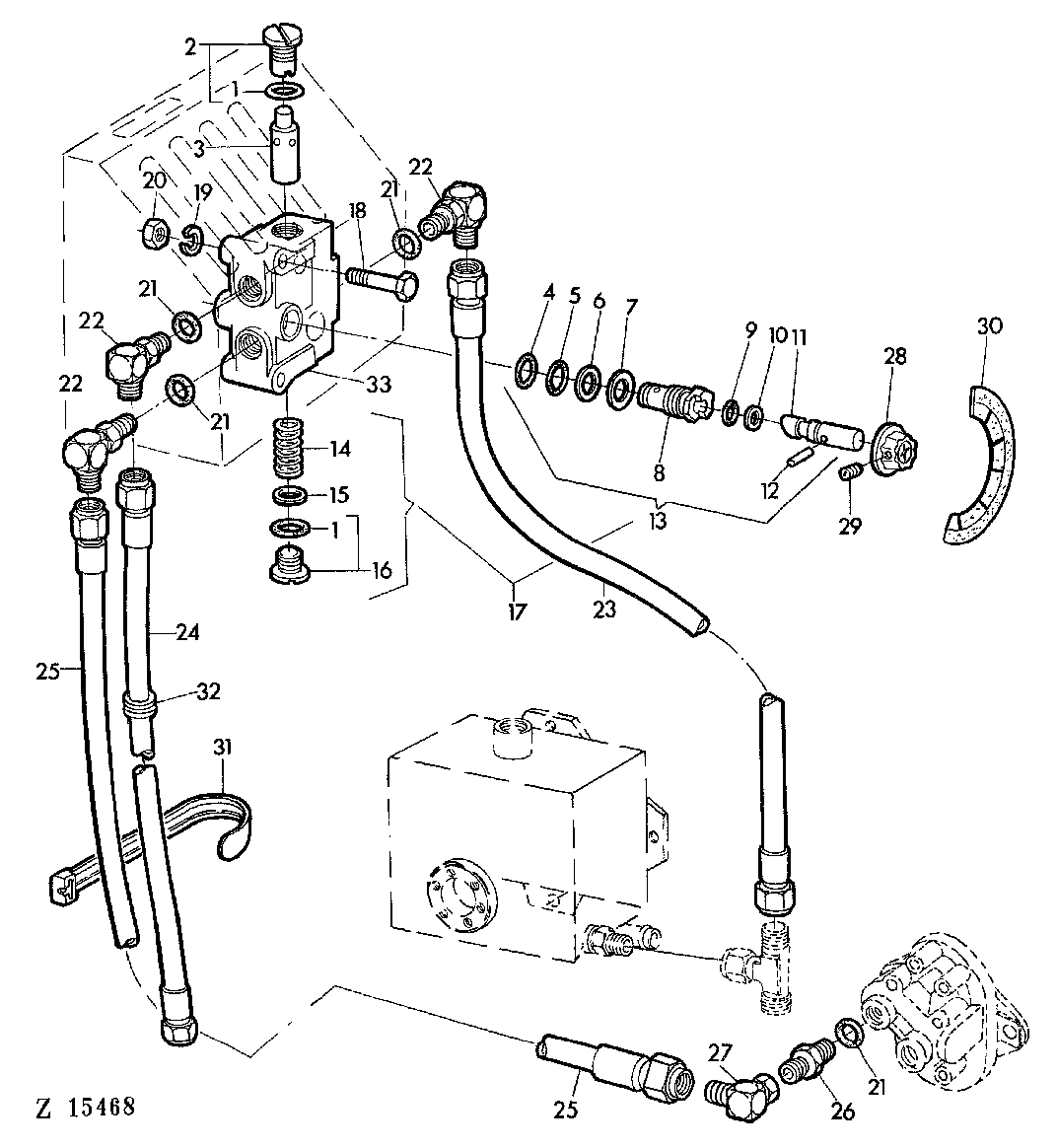

HYDRAULIC CONNECTIONS FOR HYDROSTATIC REEL DRIVE [02D07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H63289	1	O-Ring	NSEP (ORD AH81167) (SUB FOR P47889)
2	AH81165	1	PLUG	INCL KEY 1
3	-	1	Part 3	NSEP (ORD AH122371)
4	R28776	1	O-Ring	NSEP (ORD AH81167)
5	R375R	1	O-Ring	NSEP (ORD AH81167)
6	H63357	1	BACK-UP RING	NSEP (ORD AH81167)
7	H80404	1	SHIM	-
8	-	1	Part 8	NSEP (ORD AH122354)
9	P51212	1	O-Ring	NSEP (ORD AH81167) (SUB FOR R10093)
10	T27624	1	BACK-UP RING	NSEP (ORD AH81167) (SUB FOR H61397)
11	-	1	Part 11	NSEP (ORD AH122354)
12	H101370	1	GROOVE PIN	(SUB FOR H80403)
13	AH122354	1	KIT	KIT, INCL KEYS 4-12 (SUB FOR AH81166)
14	-	1	Part 14	NSEP (ORD AH122371)
15	-	1	Part 15	NSEP (ORD AH122371)
16	AH78760	1	DRAIN PLUG	INCL KEY 1
17	AH122371	1	FLOW CONTROL HYD. VALVE	ASSY, INCL KEYS 1-16,33 (SUB FOR AH81164)
18	19M7185	2	Cap Screw	M8X60
19	12M7008	2	LOCK WASHER	8MM
20	14M7029	2	Nut	M8
21	R26906	1	O-Ring	-
22	AR26724	3	Elbow Fitting	-
23	AZ25026	1	HYDRAULIC HOSE	-
24	AZ25024	1	HYDRAULIC HOSE	-
25	AZ35342	1	HYDRAULIC HOSE	(SUB FOR AZ25025, AZ25460)
26	R27270	1	Fitting	-
27	AH77612	1	Elbow Fitting	-
28	AH76955	1	KNOB	-
29	22H922	1	Set Screw	-
30	H78701	1	DECAL	-
31	Z34568	5	Clamp	-
32	Z36557	3	GROMMET	-
33	-	1	Part 33	NSEP (ORD AH122371)
..	AH81167	1	SEAL KIT	KIT, INCL KEYS 1,4-6,9,10

HYDRAULIC CONNECTIONS FOR HYDROSTATIC REEL DRIVE [02D07]
