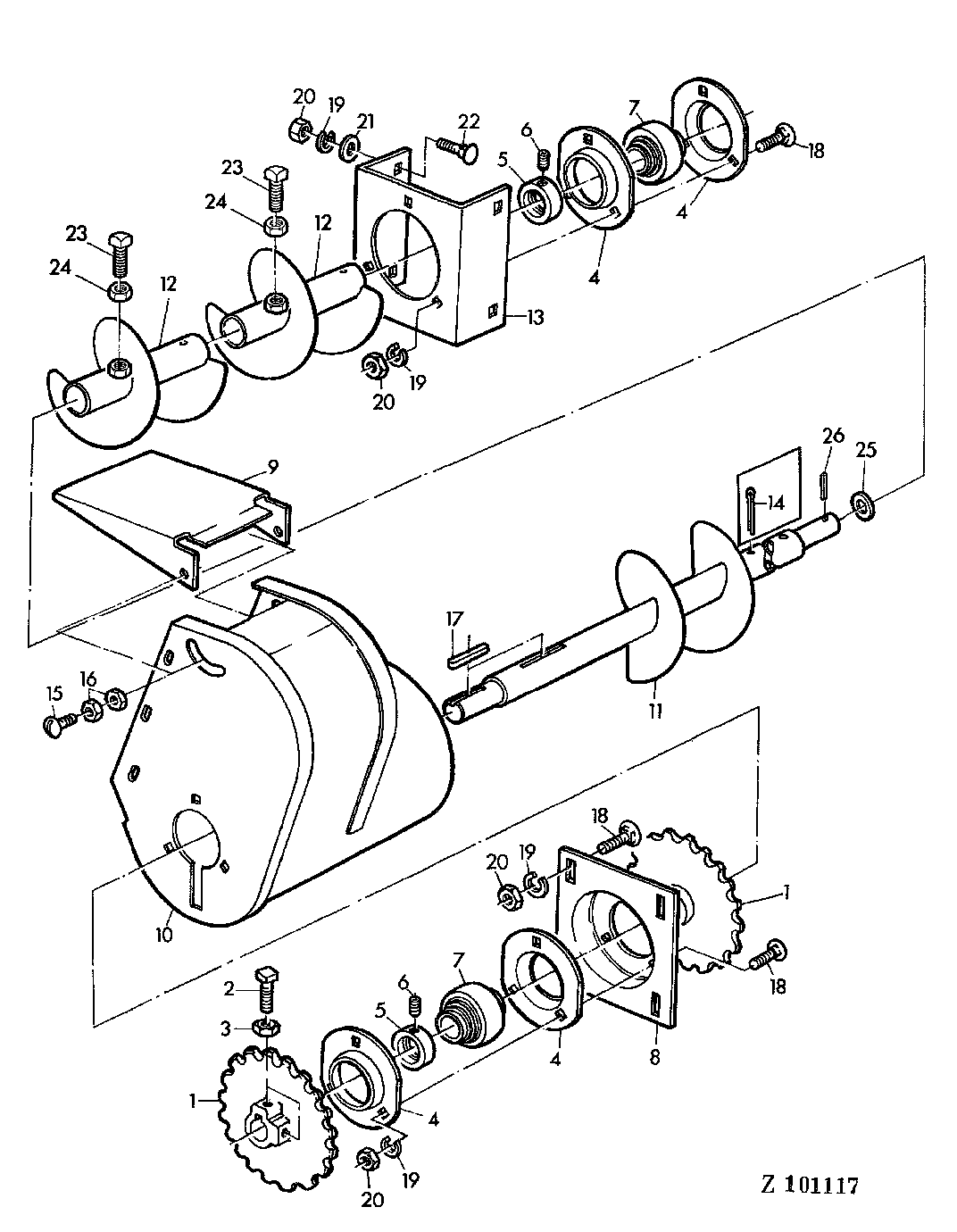

GRAIN TANK LEVELING AUGER WITH HOUSING [04E17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z10117	2	CHAIN SPROCKET	Z = 16
2	Z26249	2	SET SCREW	10X22MM
3	14M7152	2	Nut	M10
4	P47232	4	PRESSED FLANGED HOUSING	-
5	AZ10044	2	Eccentric Locking Collar	ASSY, INCL KEY 6
6	AZ19843	2	SET SCREW	KIT
7	JD39105	2	BALL BEARING	-
8	Z20760	1	BRACKET	RH
9	Z20695	1	COVER	-
10	AZ10348	1	HOUSING	-
11	AZ27035	1	AUGER	(SUB FOR AZ20944)
11	AZ25712	1	AUGER	-
12	AZ31512	3	FLIGHT	(SUB FOR AZ10353, AZ28895)
13	Z20763	1	BRACKET	LH
14	11M7032	3	Cotter Pin	5X55MM
15	21M7031	2	SCREW	M6X15
16	14M7027	4	NUT	M6
17	49M4108	2	Shaft Key	8X7X32MM
18	03M7054	10	Bolt	M8X20
19	12M7008	14	LOCK WASHER	8MM
20	14M7029	14	Nut	M8
21	24M7036	4	Washer	9MM
22	03M7090	4	Bolt	M8X15
23	Z32433	1	SET SCREW	-
24	14M7152	1	Nut	M10
25	Z24651	1	WASHER	(SUB FOR L19223)
26	34M7041	1	SPRING PIN	6X36MM

GRAIN TANK LEVELING AUGER WITH HOUSING [04E17]
