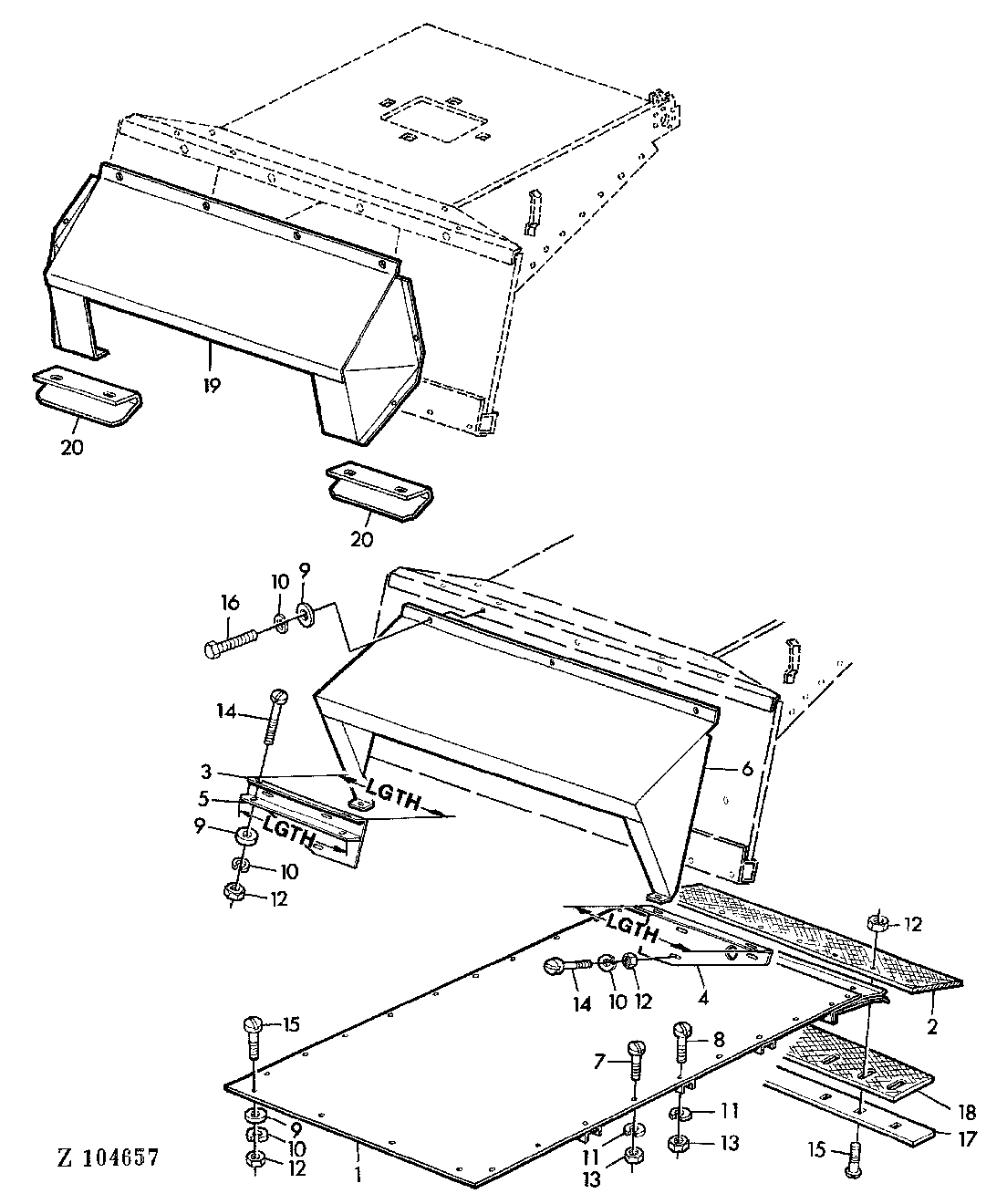

FLOOR PANEL FOR FEEDER CONVEYOR [03F13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ32842	1	PLOW BOTTOM	(A) (SUB FOR AZ19471)
1	AZ24757	1	SHEET	-
1	AZ24758	1	SHEET	(A)
1	AZ32842	1	PLOW BOTTOM	(A) (SUB FOR AZ19471)
1	AZ18674	1	SHEET	-
1	AZ18674	1	SHEET	-
2	Z32144	1	GASKET	-
2	Z51548	1	WEATHERSTRIP	(A)
3	Z36971	1	BRACKET	AR, LGTH = 366 MM
3	Z30139	1	BRACKET	AR, LGTH = 406 MM (ORD Z51954)
3	Z42902	1	STRIPPER	(B) (ORD Z51990)
4	Z36970	1	STRIPPER	AR, LGTH = 366 MM
4	Z30138	1	BRACKET	AR, LGTH = 406 MM (ORD Z51953)
4	Z42903	1	STRIPPER	(B) (ORD Z51989)
5	Z30527	2	BRACKET	AR, LGTH = 406 MM
5	Z36963	2	EXTENSION	AR, LGTH = 366 MM
6	AZ21484	1	SHIELD	AR (ORD AZ33608, Z30138, Z30139, (2) Z30527)
7	21M7162	1	SCREW	M10X20
8	21M7093	1	SCREW	M10X30
9	24M7036	1	Washer	M10X30
10	12M7008	1	LOCK WASHER	8MM
11	12M7013	1	LOCK WASHER	10MM
12	14M7029	1	Nut	M8
13	14M7140	1	Nut	M10
14	21M7160	1	BOLT	M8X18
15	21M7089	1	Screw	M8X20
16	19M7284	4	Cap Screw	M8X18
17	Z39209	1	REINFORCEMENT	(SUB FOR Z38636)
18	Z38633	1	BOOT	-
19	AZ33608	1	SHIELD	(ORD AZ38085) (SUB FOR AZ21484 APPL)
20	Z43556	2	STRIPPER	-

FLOOR PANEL FOR FEEDER CONVEYOR [03F13]
