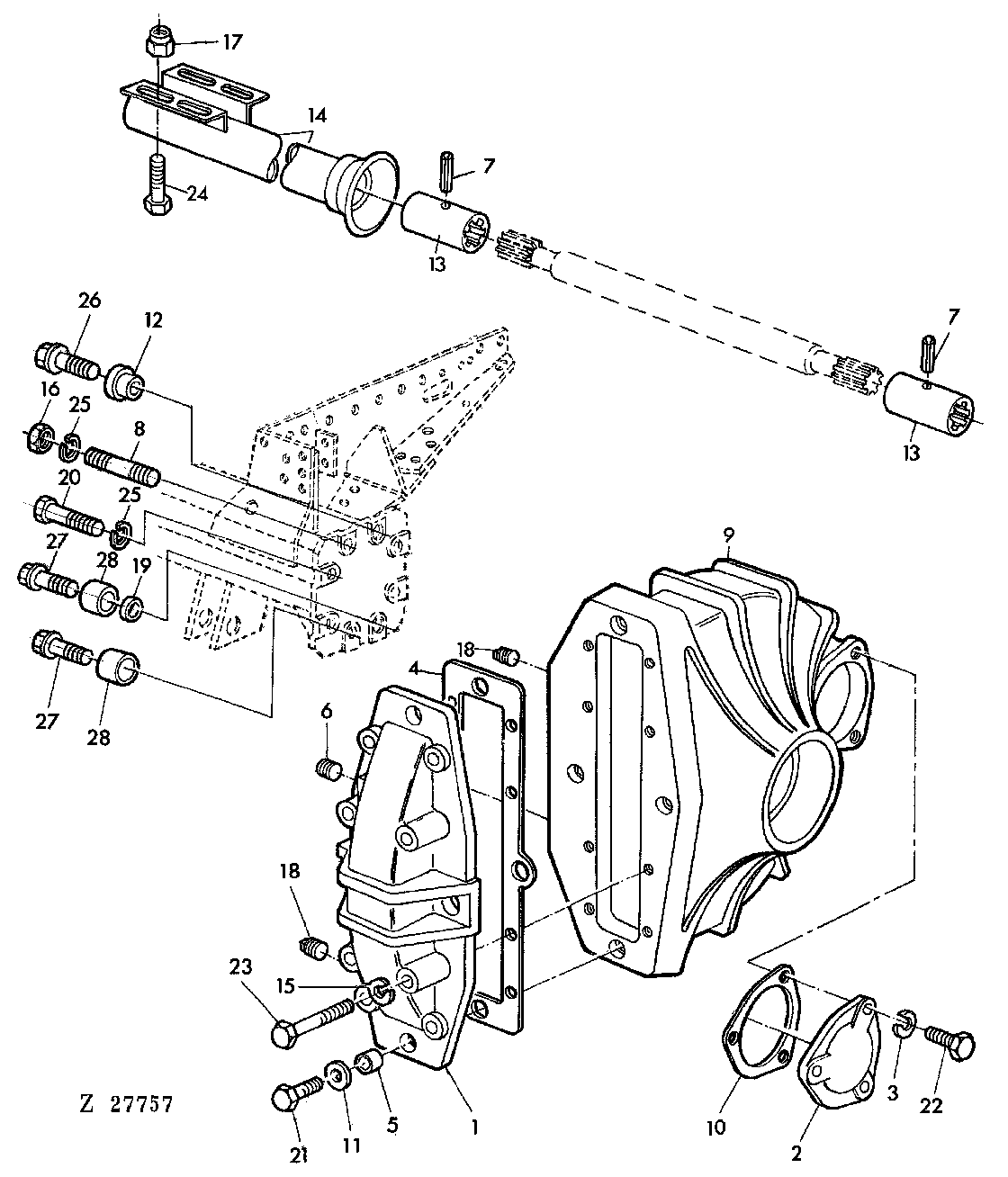

FINAL DRIVE HOUSING-SPECIAL EQUIPMENT RICE [01H09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H10280	2	COVER	-
2	Z10941	2	BEARING HOUSING W/O BEARING	-
3	H20551	6	LOCK WASHER	-
4	H22782	2	GASKET	-
5	H22785	8	Bushing	-
6	H22789	2	Pipe Plug	-
7	34H386	4	Spring Pin	1/4"X2"
8	Z37924	6	STUD	(SUB FOR H36568)
9	Z10942	2	HOUSING	(ORD Z11014 W/ JD9162, Z35175, Z35176)
9	Z11014	2	HOUSING	(ORD Z11362 W/ JD8249, Z40239)
9	Z11362	2	HOUSING	(SUB FOR Z10942, Z11014)
10	Z34380	1	SHIM	0,08MM
10	Z34378	1	SHIM	0,13MM
10	Z34377	1	SHIM	0,25MM
10	Z34376	1	SHIM	0,5MM
11	E12817	8	WASHER	-
12	Z39355	2	BUSHING	-
13	Z37932	4	SPLINED COUPLING	-
13	Z31218	4	SPACER	-
14	AZ19977	2	GUARD	(A)
14	AZ19978	2	GUARD	(B)
15	12H304	16	Lock Washer	3/8"
16	14H863	6	Nut	3/4"
17	14M7167	4	Lock Nut	M10
18	15H255	6	Pipe Plug	-
19	Z39561	2	BUSHING	-
20	19H1374	1	CAP SCREW	3/8"X2"
21	19H1800	8	Cap Screw	3/8"X1-1/2"
22	19H1821	6	CAP SCREW	7/16"X1-1/4"
22	19H1773	6	CAP SCREW	7/16"X1-1/8"
23	19H2128	8	CAP SCREW	3/8"X3"
24	19M7167	4	Cap Screw	M10X25
25	12H312	1	LOCK WASHER	3/4"
26	Z39677	2	CAP SCREW	-
27	Z39562	4	CAP SCREW	-
28	Z39560	4	BUSHING	-

FINAL DRIVE HOUSING-SPECIAL EQUIPMENT RICE [01H09]
