Открытый узел

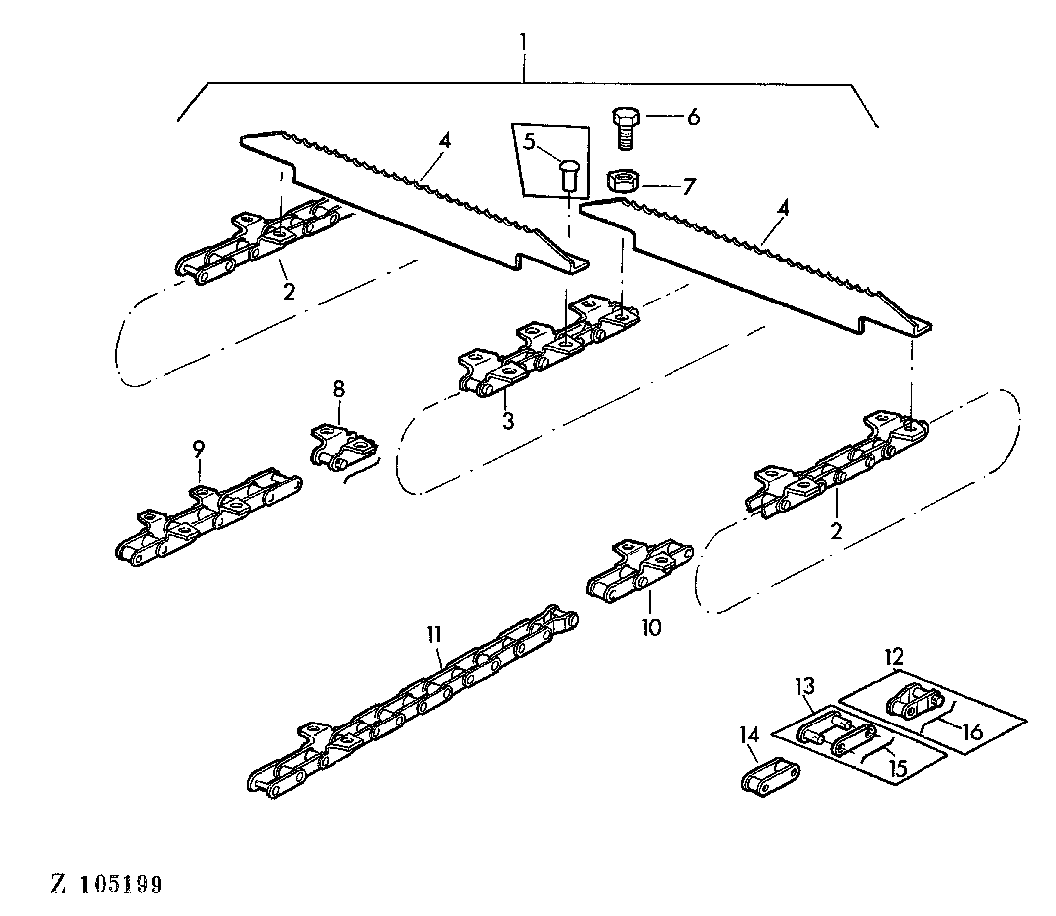

FEEDER CONVEYOR CHAIN [03G01]

FEEDER CONVEYOR CHAIN [03G01]

FEEDER CONVEYOR CHAIN [03G01]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

FEEDER CONVEYOR CHAIN [03G01]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ24237	1	GATHERER CHAIN	(A) INCL KEYS 2-7, L = 100 (SUB FOR AZ22616)
1	AZ24715	1	LINK CHAIN	(B) INCL KEYS 2-7, L = 85
1	AZ24728	1	GATHERER CHAIN	(A) INCL KEYS 2-7, L = 98
1	AZ24237	1	GATHERER CHAIN	(A) INCL KEYS 2-7, L = 100
1	AZ24242	1	GATHERER CHAIN	INCL KEYS 2-4,6,7, L = 87
1	AZ24242	1	GATHERER CHAIN	INCL KEYS 2-7, L = 87
2	AZ24239	2	GATHERER CHAIN	L = 87 (SUB FOR AZ22621)
2	AZ24244	2	GATHERER CHAIN	(A) L = 100 (SUB FOR AZ22619)
2	AZ24716	2	GATHERER CHAIN	(B) L = 85
2	AZ24734	2	GATHERER CHAIN	(A) L = 98
2	AZ24244	2	GATHERER CHAIN	(A) L = 100
2	AZ24239	2	GATHERER CHAIN	L = 87
3	AZ24243	1	GATHERER CHAIN	(A) L = 100
3	AZ24240	1	GATHERER CHAIN	L = 87
3	AZ24733	1	GATHERER CHAIN	(A) L = 98
3	AZ24243	1	GATHERER CHAIN	(A) L = 100 (SUB FOR AZ22620)
3	AZ24240	1	GATHERER CHAIN	L = 87 (SUB FOR AZ22622)
3	AZ24717	1	GATHERER CHAIN	(B) L = 85
4	Z33620	1	SLAT	(A)
4	Z33620	30	SLAT	(B)
5	16M2545	1	RIVET	8X15MM
6	19M7284	1	Cap Screw	M8X18
7	14M7166	1	Lock Nut	M8
8	AZ24231	1	CHAIN LINK	(SUB FOR AZ24146)
9	AZ24235	1	GATHERER CHAIN	INCL KEY (2) 8,13, (3) 14 (SUB FOR AZ24148)
10	AZ24230	1	LINK	(SUB FOR AZ24084)
11	AZ24236	1	GATHERER CHAIN	INCL KEY 9,12, (5) 13, (5) 14 (SUB FOR AZ24085)
12	AZ24233	1	CHAIN LINK	(SUB FOR AZ24082)
13	AZ24232	1	CHAIN LINK	(SUB FOR AZ24083)
14	AZ24234	1	LINK	(SUB FOR AZ24081)
15	Z41567	1	WIRE	-
16	Z44617	1	WIRE	-
