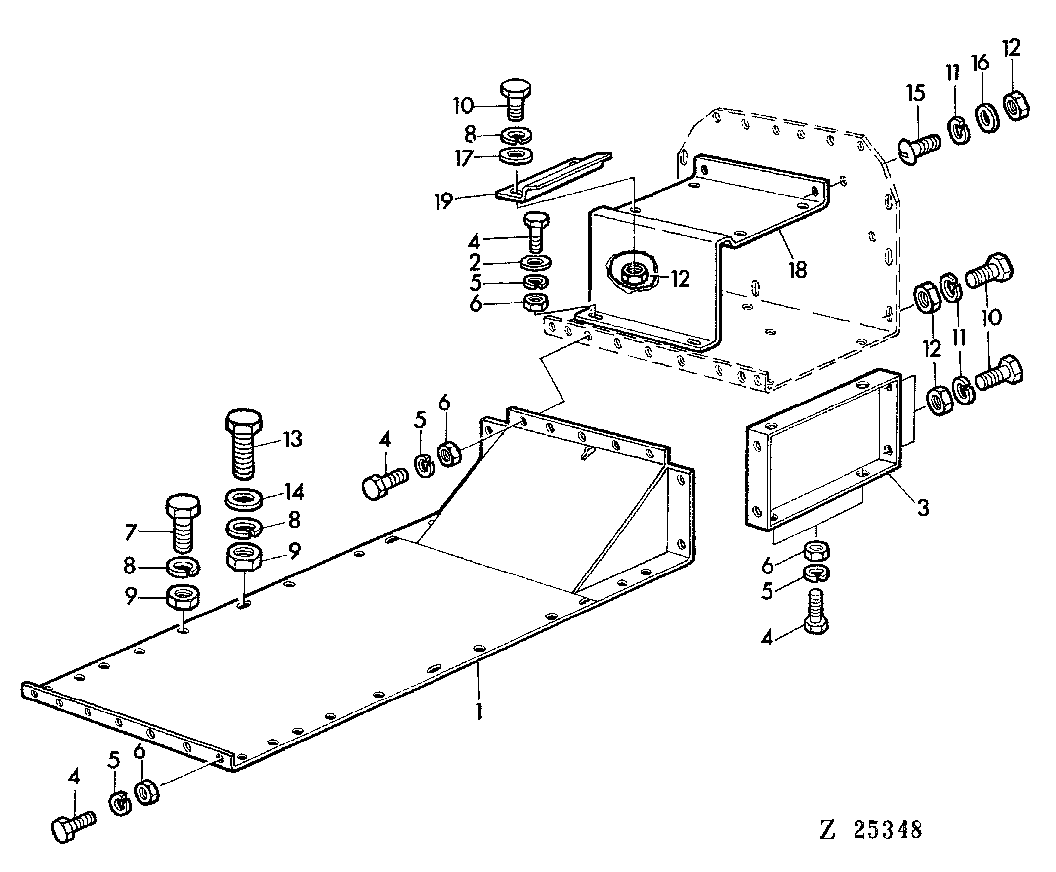

ENGINE COMPARTMENT FLOOR PANELS [02F07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ10717	1	PANEL	-
2	24M7054	1	Washer	6,4MM
3	Z21382	2	SHEET	-
4	19M7159	1	CAP SCREW	M6X15
5	12M7012	1	LOCK WASHER	6MM
6	14M7027	1	NUT	M6
7	19M7166	1	Cap Screw	M10X20
8	12M7013	1	LOCK WASHER	10MM
9	14M7140	1	Nut	M10
10	19M7162	1	Cap Screw	M8X15
11	12M7008	1	LOCK WASHER	8MM
12	14M7029	1	Nut	M8
13	19M7167	1	Cap Screw	M10X25
14	24M7040	1	Washer	11MM
15	21M7081	1	SCREW	M8X15
16	24M7036	1	Washer	9MM
17	24M7055	1	Washer	8,4MM
18	AZ21786	1	BRACKET	(ORD Z32842, (4) 14M7029)
18	Z32842	1	HOLDER	-
19	Z32841	2	RETAINER	-

ENGINE COMPARTMENT FLOOR PANELS [02F07]
