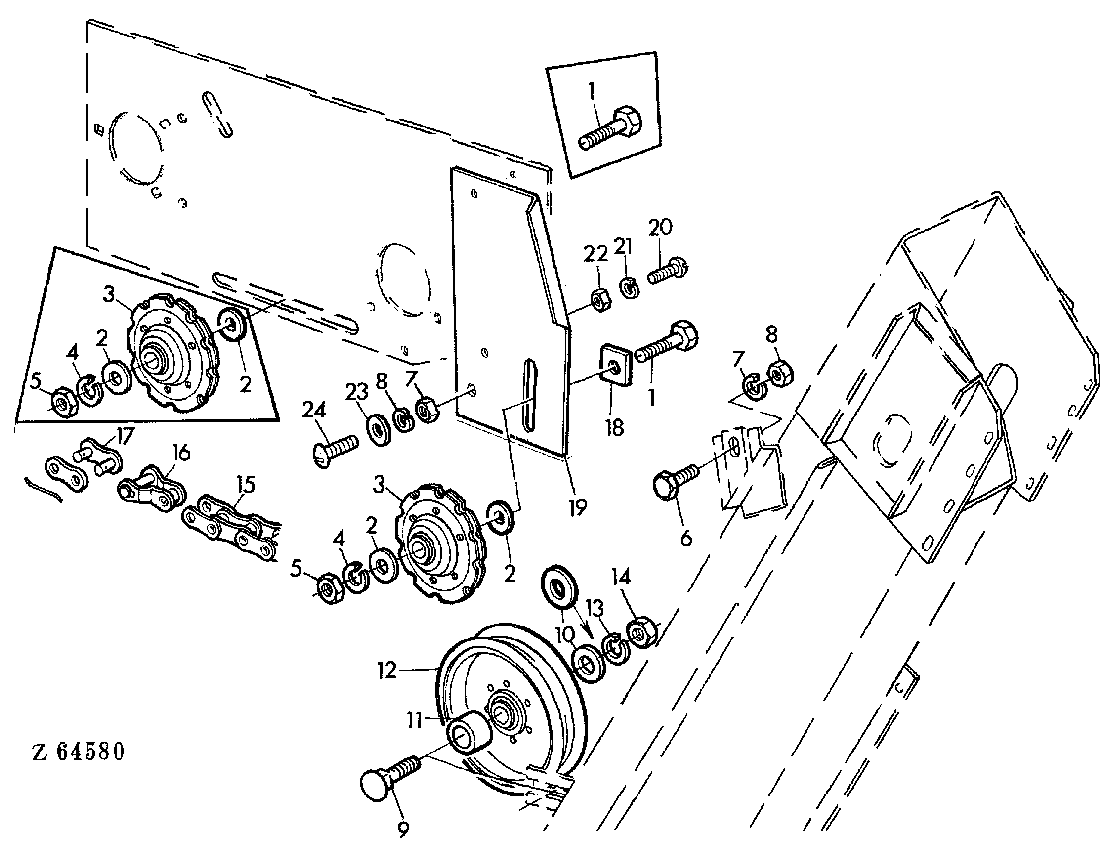

ELEVATOR DRIVE TENSION DEVICE [04E11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7330	1	CAP SCREW	M12X55
2	24M7038	2	Washer	14MM
3	AH15303	1	CHAIN SPROCKET	-
4	12M7014	1	Lock Washer	12MM
5	14M7031	1	Nut	M12
6	19M7167	1	Cap Screw	M10X35
7	12M7013	1	LOCK WASHER	10MM
8	14M7140	1	Nut	M10
9	03M7080	1	BOLT	M16X70
10	24M7113	2	Washer	17MM
11	Z29422	1	Spacer	-
12	AP24917	1	IDLER	-
13	12M7017	1	LOCK WASHER	16MM
14	14M7142	1	Nut	M16
15	AZ10362	1	LINK CHAIN	L = 132, ASSY, INCL KEYS 16,17
15	AZ23911	1	LINK CHAIN	L = 127, ASSY, INCL KEYS 16,17
16	AL15953	1	LINK	-
17	AL15954	1	LINK	-
18	Z32642	1	PLATE	-
19	Z34897	1	PLATE	-
19	AZ27162	1	PLATE	(SUB FOR Z34897)
20	21M7127	1	SCREW	M6X18
21	12M7012	1	LOCK WASHER	6MM
22	14M7027	1	NUT	M6
23	24M7040	1	Washer	11MM
24	21M7162	1	SCREW	M10X20

ELEVATOR DRIVE TENSION DEVICE [04E11]

Нет текстового описания
