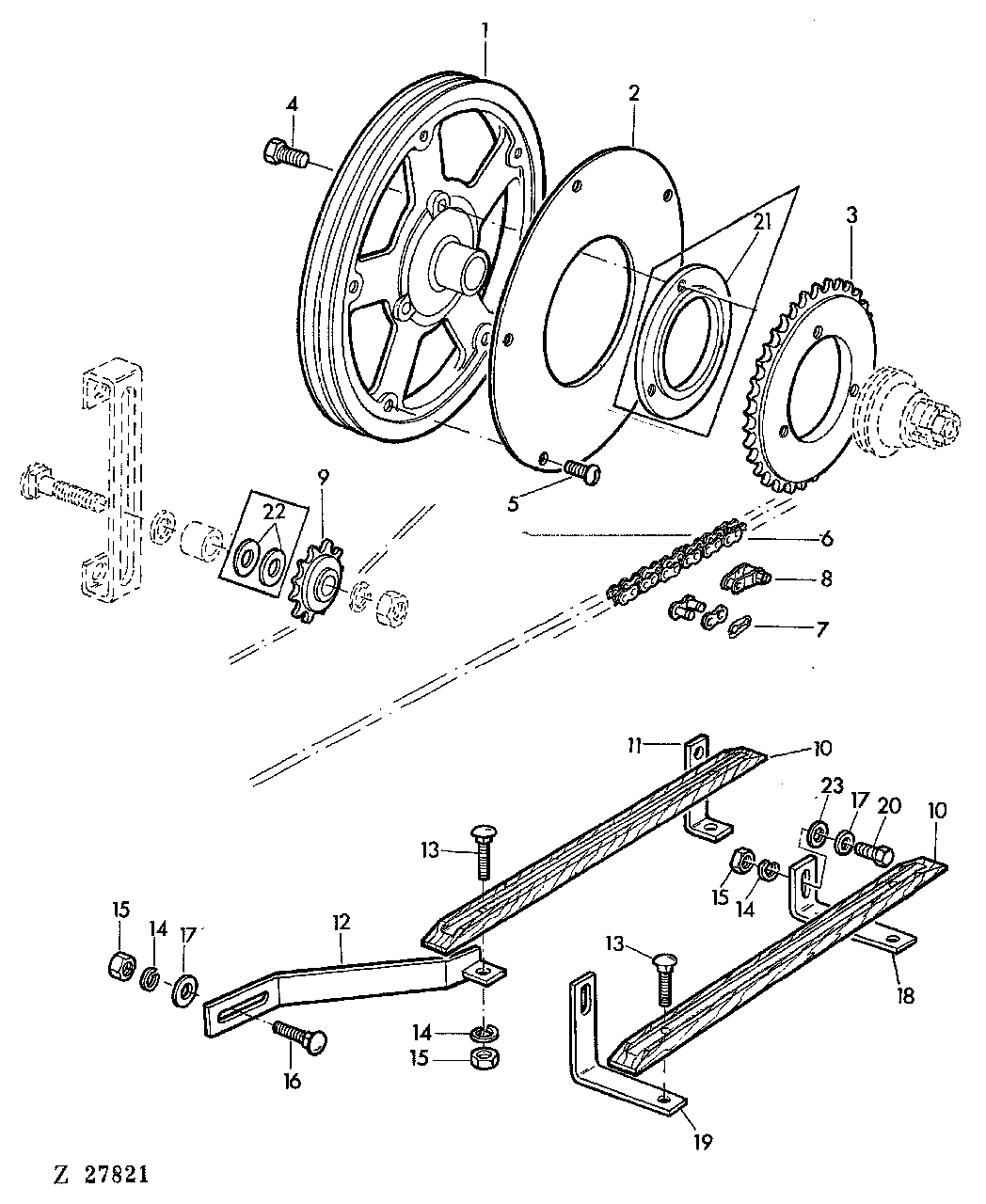

DRIVE PULLEY FOR MAIZE [03G07]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z11285	1	PULLEY	-
1	Z11081	1	SHEAVE	(SUB FOR Z10888)
2	Z30562	1	GUARD	-
2	Z39576	1	GUARD	-
3	Z39311	1	CHAIN SPROCKET	3/4", Z = 51 (SUB FOR Z30555)
4	19M7181	3	Cap Screw	M10X55
5	21M7083	6	Bolt	M6X10
6	AZ19133	1	LINK CHAIN	3/4", L = 195, INCL KEYS 7,8
6	AZ19482	1	LINK CHAIN	(A) 3/4", L = 219, INCL KEYS 7,8
6	AZ28814	1	LINK CHAIN	3/4", L = 193, INCL KEYS 7,8
6	AZ28815	1	LINK CHAIN	(A) 3/4", L = 218, INCL KEYS 7,8
7	AL14211	1	CHAIN LINK	3/4"
8	AL14908	1	CHAIN LINK	3/4"
9	AN31211	1	IDLER SPROCKET	Z = 15
10	Z39577	2	GUIDE	(SUB FOR Z30544)
10	Z39578	2	GUIDE	(A) (SUB FOR Z30876)
11	Z30543	1	HOLDER	AR
11	Z36572	1	HOLDER	-
12	AZ19140	1	HOLDER	AR
12	AZ25479	1	HOLDER	-
13	03M7098	1	Bolt	M10X35
14	12M7013	1	LOCK WASHER	10MM
15	14M7140	1	Nut	M10
16	03M7084	1	BOLT	M10X25
17	24M7040	1	Washer	11MM
18	Z30541	1	ANGLE	AR
18	Z36573	1	HOLDER	-
19	Z30540	1	ANGLE	AR
19	Z36574	1	HOLDER	-
20	19M7168	1	Cap Screw	M10X30
21	Z36527	1	RING	-
22	24M7053	2	Washer	17MM
23	24M7101	2	Washer	11,5MM
