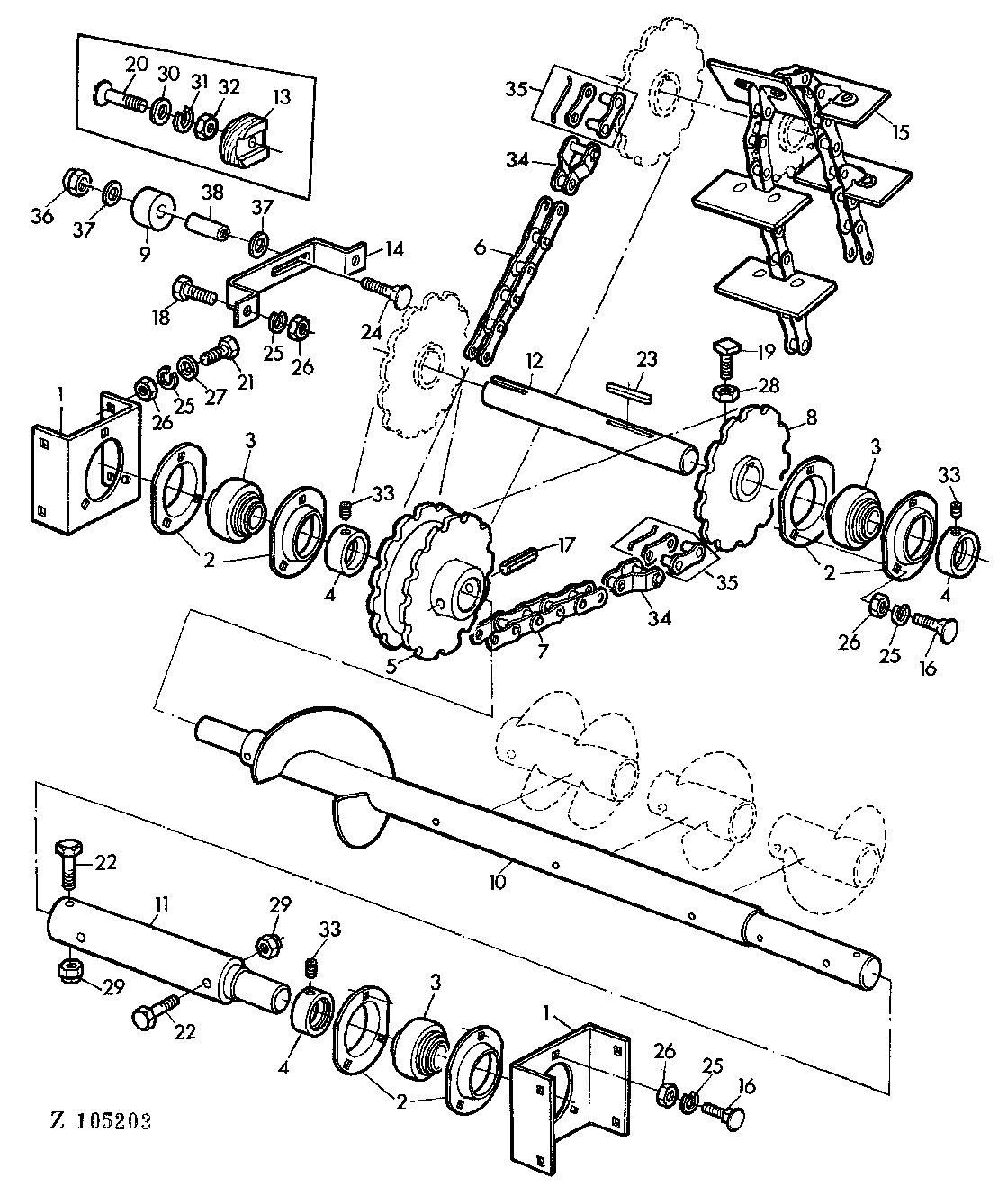

DRIVE PARTS-LARGE GRAIN TANK EXTENSION [04F05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z33577	2	BRACKET	-
2	P47232	4	PRESSED FLANGED HOUSING	-
3	JD39105	2	BALL BEARING	-
4	AZ10044	2	Eccentric Locking Collar	ASSY, INCL KEY 33
5	Z10620	1	CHAIN SPROCKET	Z = 16
6	AZ32090	1	ROLLER CHAIN	L = 34, INCL KEY 35 (SUB FOR AZ10363)
7	AZ17183	1	LINK CHAIN	L = 60, INCL KEY 35
8	Z10117	1	CHAIN SPROCKET	Z = 16
9	Z41483	1	TIGHTENER	(ORD AZ34262) (SUB FOR Z27775)
9	Z44030	1	TIGHTENER	-
10	AZ17184	1	AUGER	-
11	AZ17185	1	SHAFT	-
12	Z28534	1	SHAFT	-
13	Z27775	1	TIGHTENER	-
14	Z28532	1	HOLDER	-
15	AZ17182	1	LINK CHAIN	ASSY, L = 29
16	03M7054	9	Bolt	M8X20
17	34M7050	1	Spring Pin	8X55MM
18	19M7139	2	Cap Screw	M8X20
19	Z26249	2	SET SCREW	-
20	03M7059	1	BOLT	M10X55
21	19M7162	4	Cap Screw	M8X15
22	19M7595	2	Cap Screw	M6X50
23	49M4108	1	Shaft Key	8X7X32MM
24	03M7246	1	Bolt	M10X60
25	12M7008	24	LOCK WASHER	8MM
26	14M7029	24	Nut	M8
27	24M7036	4	Washer	9MM
28	14M7152	2	Nut	M10
29	14M7165	2	Lock Nut	M6
30	24M7040	1	Washer	11MM
31	12M7013	1	LOCK WASHER	10MM
32	14M7140	1	Nut	M10
33	AZ19843	2	SET SCREW	KIT
34	AL15953	1	LINK	-
35	AL15954	1	LINK	-
36	14M7167	1	Lock Nut	M10
37	24M7178	2	Washer	10,5MM
38	Z44032	1	Bushing	-
..	AZ34262	1	TIGHTENER	KIT

DRIVE PARTS-LARGE GRAIN TANK EXTENSION [04F05]

Нет текстового описания
