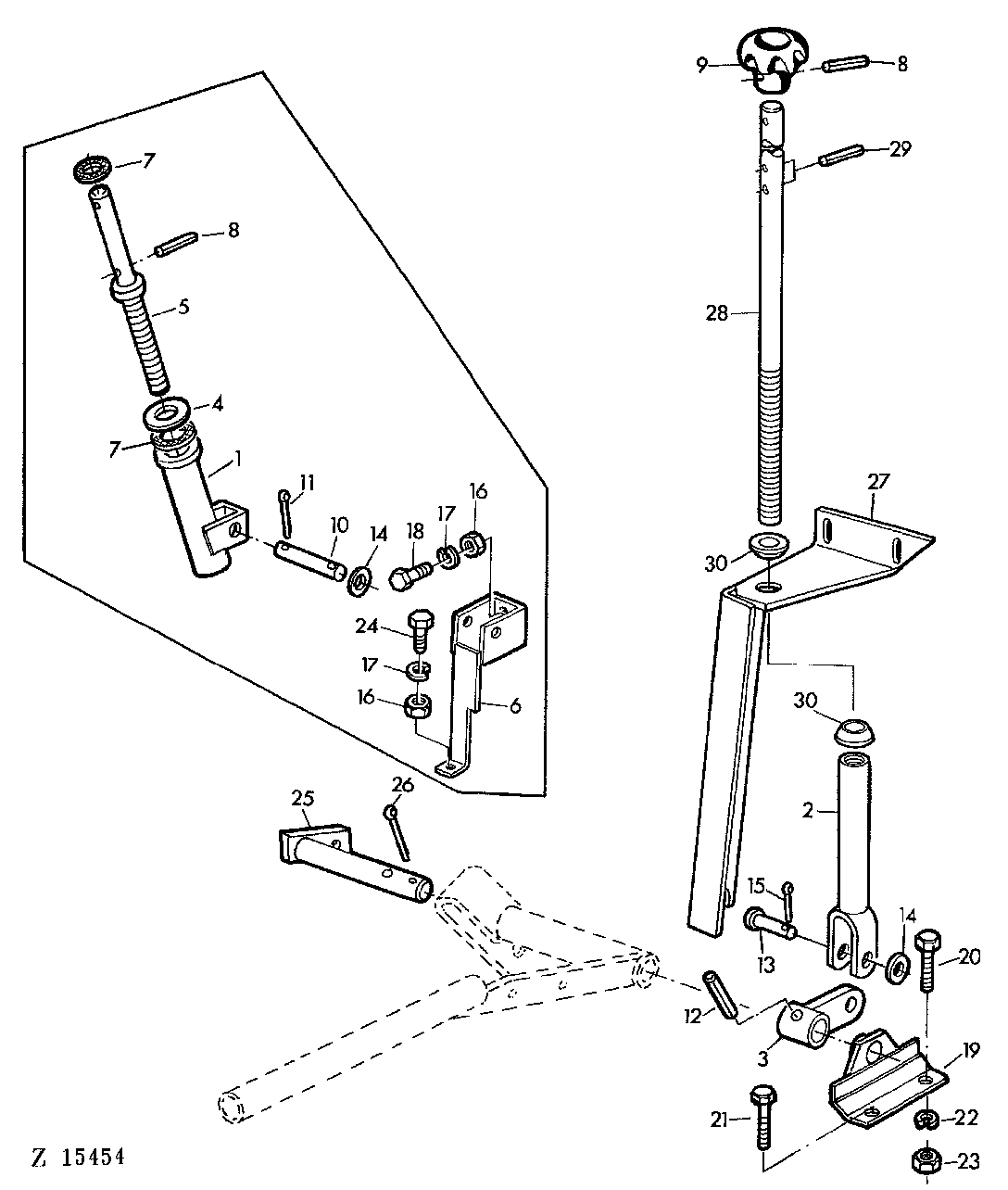

ADJUSTING SPINDLE FOR VARIABLE SHEAVES CYLINDER [03B07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ22440	1	SLEEVE	-
2	AZ25481	1	ADJUSTER	-
2	AZ28552	1	ADJUSTER	-
2	AZ19450	1	FORK	-
3	AZ23841	1	LEVER	-
3	AZ25480	1	LEVER	-
4	L18946	1	WASHER	-
5	AZ19452	1	LIFT LINK	-
6	AZ19453	1	BRACKET	-
7	Z32829	2	WASHER	-
8	34M7031	2	Spring Pin	5X24MM
9	Z30841	1	KNOB	-
10	44M7021	1	Pin Fastener	12X75X68MM (SUB FOR Z30880)
11	11M7011	2	COTTER PIN	3X15MM
12	34M7046	1	SPRING PIN	8X30MM
13	46M4901	1	PIN FASTENER	12H 11X40X35MM
14	24M7043	4	Washer	12MM
15	11M7020	3	COTTER PIN	4X25MM
16	14M7029	3	Nut	M8
17	12M7008	3	LOCK WASHER	8MM
18	19M7163	2	Cap Screw	M8X25
19	AZ18547	2	BRACKET	-
20	19M7167	2	Cap Screw	M10X25
21	19M7288	2	Cap Screw	M8X30
22	12M7013	2	LOCK WASHER	10MM
23	14M7140	2	Nut	M10
24	19M7298	1	Cap Screw	M8X35
25	AZ18542	1	SHAFT	-
26	11M7029	1	COTTER PIN	5X40MM
27	AZ25482	1	BRACKET	-
27	AZ25625	1	SLEEVE	(A)
28	Z36582	1	ADJUSTER	-
29	34M7032	2	Spring Pin	5X28MM
30	47M7006	2	Washer	17MM

ADJUSTING SPINDLE FOR VARIABLE SHEAVES CYLINDER [03B07]
