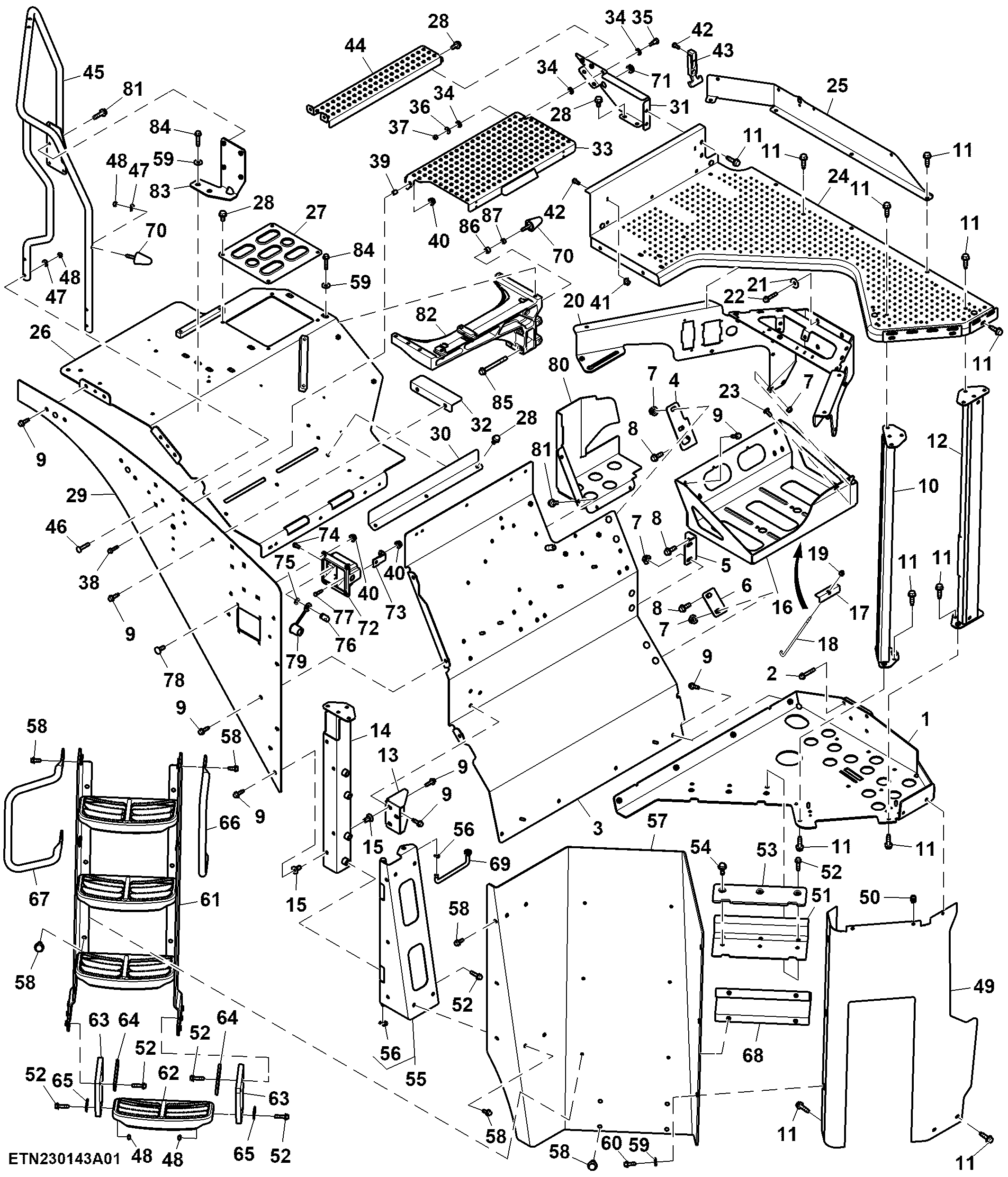

Step, LH Platform, FT4 Engine (809004 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE584339	1	Plate	-
2	19M7807	4	Screw	M10 X 60
3	RE580123	1	Fender	-
4	R556203	1	Bracket	-
5	R556072	1	Bracket	-
6	R556073	1	Bracket	-
7	14M7296	8	Flange Nut	M10
8	19M7790	4	Screw	M12 X 35
9	R563789	31	Bolt	-
10	RE588422	1	Support	-
11	R563788	40	Screw	-
12	RE588420	1	Support	-
13	R550499	1	Bracket	-
14	RE572773	1	Support	-
15	H173411	7	Nut	-
16	RE588541	1	Battery Box	-
17	R572654	2	Bracket	SUB FOR APPL R218343
18	R192571	2	Hook Bolt	-
19	L208466	2	Flange Nut	-
20	RE582525	1	Support	-
21	24M7180	4	Washer	13 X 37 X 3 mm
22	19M7806	4	Screw	M10 X 50
23	03M7191	2	Bolt	M10 X 25
24	RE576887	1	Platform	-
25	R559727	1	Plate	-
26	RE588423	1	Fender	-
27	R540855	1	Step	-
28	19M9357	13	Screw	M8 X 16
29	RE594797	1	Plate	ORDER RE596475
29	RE596475	1	Plate	-
30	R545718	1	Bracket	-
31	RE572317	1	Bracket	-
32	RE572319	1	Bracket	-
33	R567774	1	Step	-
34	24M7047	3	Washer	13 X 24 X 2.500 mm
35	R208851	1	Bolt	-
36	24M7298	1	Washer	8.400 X 25 X 2 mm
37	14M7327	1	Lock Nut	M8
38	19M8330	1	Screw	M8 X 35
39	R567776	1	Bushing	-
40	14M7298	7	Flange Nut	M8
41	N275220	2	Catch	-
42	21M7265	6	Screw	M5 X 12
43	AN273411	2	Latch	-
44	RE572318	1	Step	-
45	RE595367	1	Handrail	-
46	03M7196	4	Bolt	M10 X 50
47	R111382	5	Washer	-
48	M82222	9	Nut	-
49	R560242	1	Panel	-
50	M157364	3	Nut	-
51	RE572016	1	Ramp	-
52	19M7804	17	Screw	M10 X 40
53	R551159	1	Pad	-
54	R538617	3	Cap Screw	-
55	RE573277	1	Hinge	INCLUDES 40M7244
56	40M7244	2	Snap Ring	-
57	RE575244	1	Door	-
58	19M8914	25	Screw	M10 X 25
59	24M7299	10	Washer	10.500 X 30 X 2.500 mm
60	19M9327	3	Screw	M10 X 30
61	RE569297	1	Support	-
62	R151799	1	Step	-
63	R231096	2	Support	-
64	R550736	2	Plate	-
65	T208074	2	Strap	-
66	R342239	1	Handrail	RH
67	R552679	1	Handrail	LH
68	R550492	1	Ramp	-
69	RE574438	1	Restrictor	-
70	R544990	2	Bumper	-
71	R186344	1	Grommet	-
72	RE574995	1	Box	-
73	R552664	2	Bracket	-
74	19H1936	2	Cap Screw	3/8" X 3/4"
75	12H304	2	Lock Washer	3/8"
76	H217200	2	Nut	-
77	19M7513	2	Cap Screw	M8 X 30
78	03M7184	4	Bolt	M8 X 20
79	R552688	1	Cover	Positive End
80	R556350	1	Shield	-
81	19M7866	8	Screw	M8 X 20
82	R558068	1	Support	-
83	RE595096	1	Bracket	-
84	19M10410	7	Screw	M10 X 50
85	19M7821	4	Screw	M12 X 120
86	H165237	1	Spacer	-
87	14M7274	1	Nut	M10
