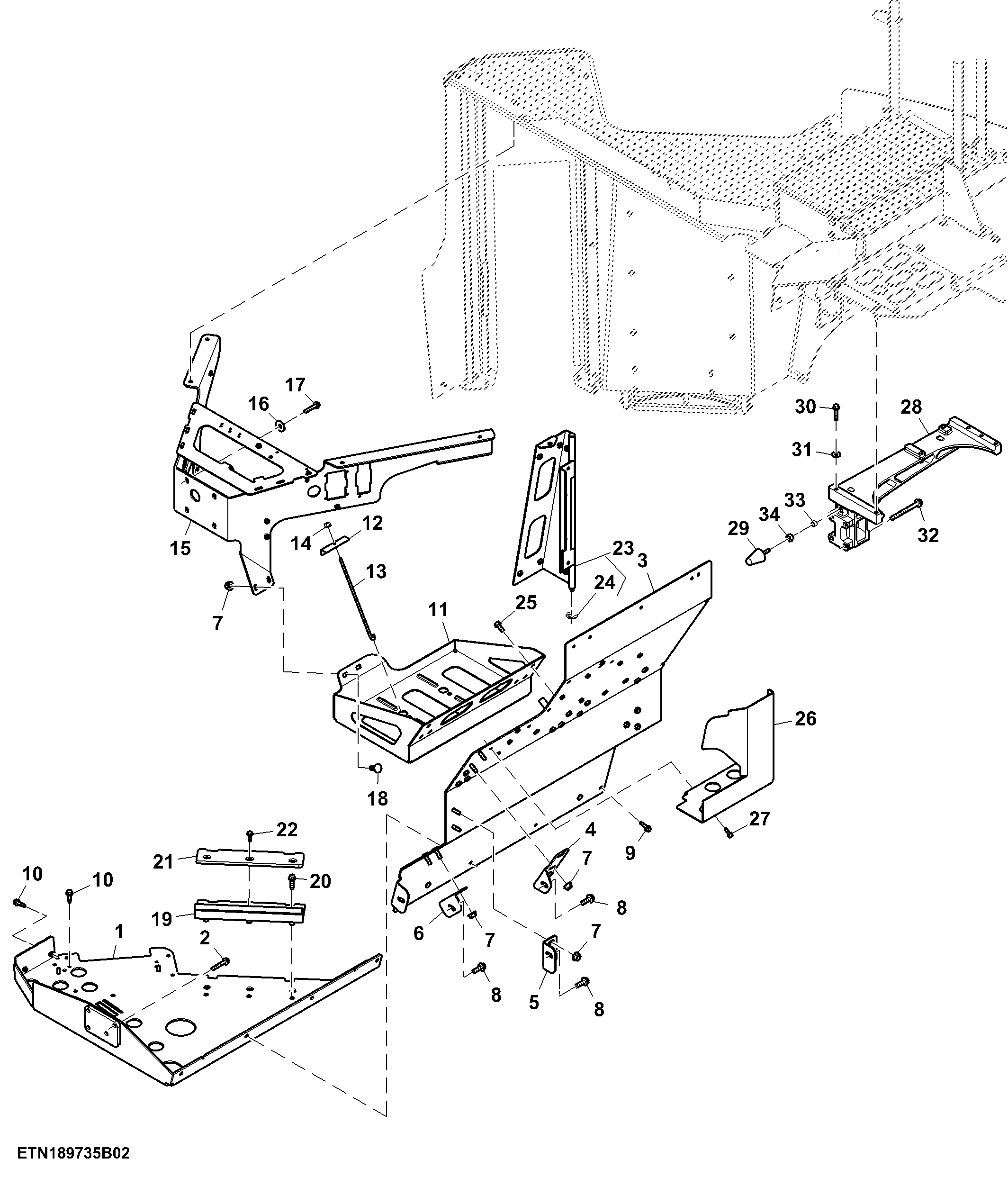

Step, LH Platform, FT4 (2/2) (805560 - 809003)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE584339	1	Plate	-
1	RE589011	1	Plate	ORDER RE584339
2	19M7807	4	Screw	M10 X 60
3	RE589012	1	Fender	ORDER RE580123
3	RE580123	1	Fender	-
4	R556203	1	Bracket	-
5	R556072	1	Bracket	-
6	R556073	1	Bracket	-
7	14M7296	8	Flange Nut	M10
8	19M7790	4	Screw	M12 X 35
9	R563789	16	Bolt	-
10	R563788	14	Screw	-
11	RE588541	1	Battery Box	-
12	R218343	2	Bracket	-
13	R192571	2	Hook Bolt	-
14	L208466	2	Flange Nut	-
15	RE582525	1	Support	-
16	24M7180	4	Washer	13 X 37 X 3 mm
17	19M7806	4	Screw	M10 X 50
18	03M7191	2	Bolt	M10 X 25
19	RE572016	1	Ramp	-
20	19M7804	3	Screw	M10 X 40
21	R551159	1	Pad	-
22	R538617	3	Cap Screw	-
23	RE573277	1	Hinge	-
24	40M7244	1	Snap Ring	-
25	19M8914	7	Screw	M10 X 25
26	R556350	1	Shield	-
27	19M7866	4	Screw	M8 X 20
28	R558068	1	Support	-
29	R544990	1	Bumper	-
30	24M7299	5	Washer	10.500 X 30 X 2.500 mm
31	19M10410	5	Screw	M10 X 50
32	19M7821	4	Screw	M12 X 120
33	H165237	1	Spacer	-
34	14M7274	1	Nut	M10

Step, LH Platform, FT4 (2/2) (805560 - 809003)
