Quick Attach Drawbar, AutoLoad™ Ready, Attachment

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

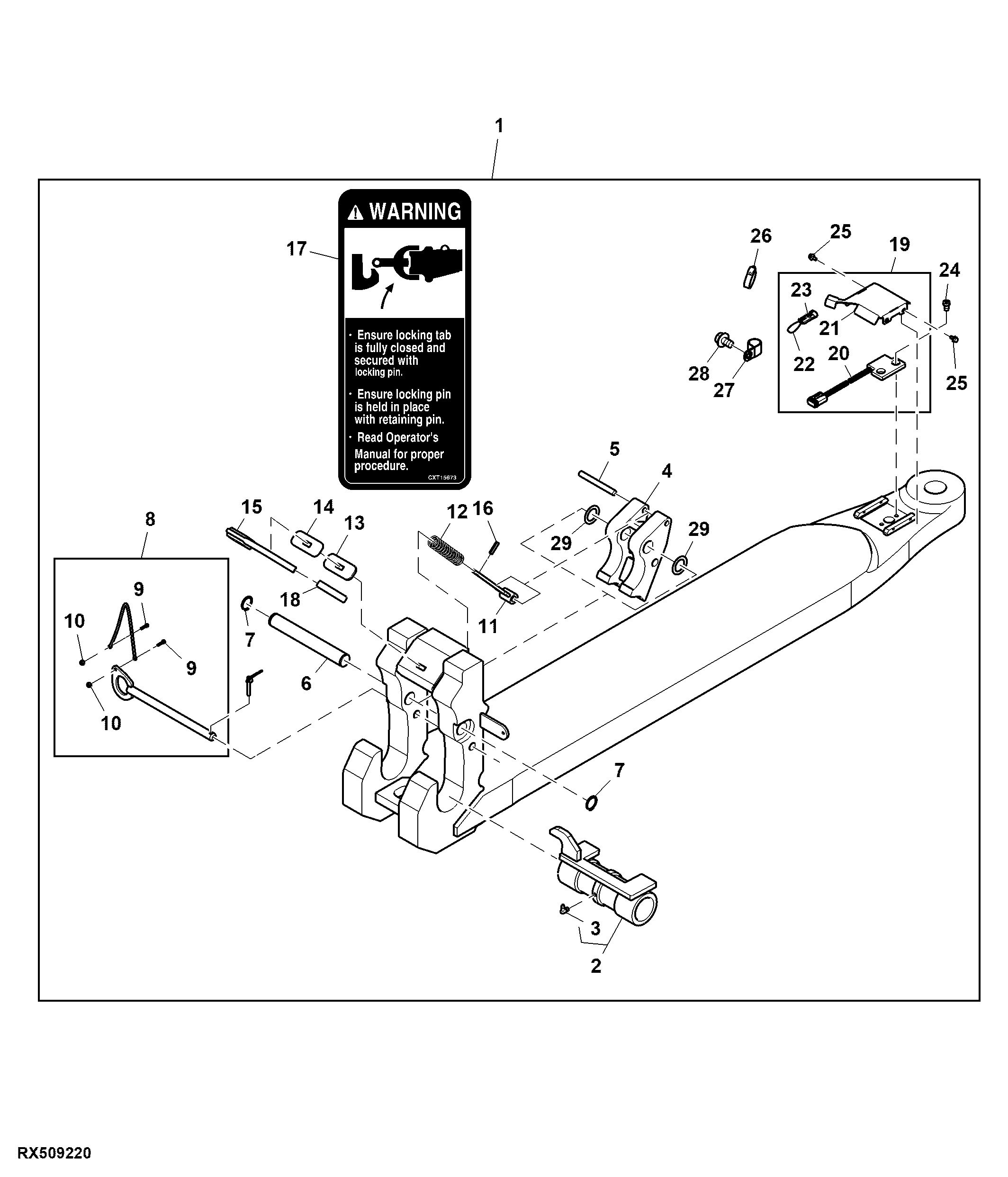

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BXT10098	1	Drawbar	-
2	AXT12389	1	Sleeve	-
3	JD7781	1	Lubrication Fitting	-
4	AXT10474	1	Lock	-
5	CB01464052	1	Pin	-
6	CB01462189	1	Pin	-
7	CB01463220	2	Snap Ring	-
8	CB11462187	1	Pin	-
9	CB01441817	2	Bolt	-
10	T12847	2	Lock Nut	-
11	CB11469776	1	Bar	-
12	N85594	1	Spring	-
13	CB01464573	1	Shim	TK = 6.35 mm
14	CB01464574	1	Shim	TK = 2.67 mm
15	PT9281	1	Handle	-
16	34H329	1	Spring Pin	5/16" X 1-1/4"
17	CXT15673	1	Sign	-
18	LVU12901	1	Grip	-
19	AXT10606	1	Sensor Kit	Drawbar Sensor Kit
20	RE277222	1	Sensor	Draft Autoload
21	CXT11486	1	Shield	-
22	RE257836	1	Wiring Harness	Draft Sensor Caliber
23	57M7256	1	Elec. Connector Housing	-
24	19M7486	2	Screw	M10 X 16
25	19M7774	4	Screw	M6 X 12
26	AR44217	1	Clamp	-
27	R194708	1	Clamp	-
28	19M8468	1	Screw	M16 X 25
29	0390030624	2	Washer	-

Quick Attach Drawbar, AutoLoad™ Ready, Attachment

Нет текстового описания
