Открытый узел

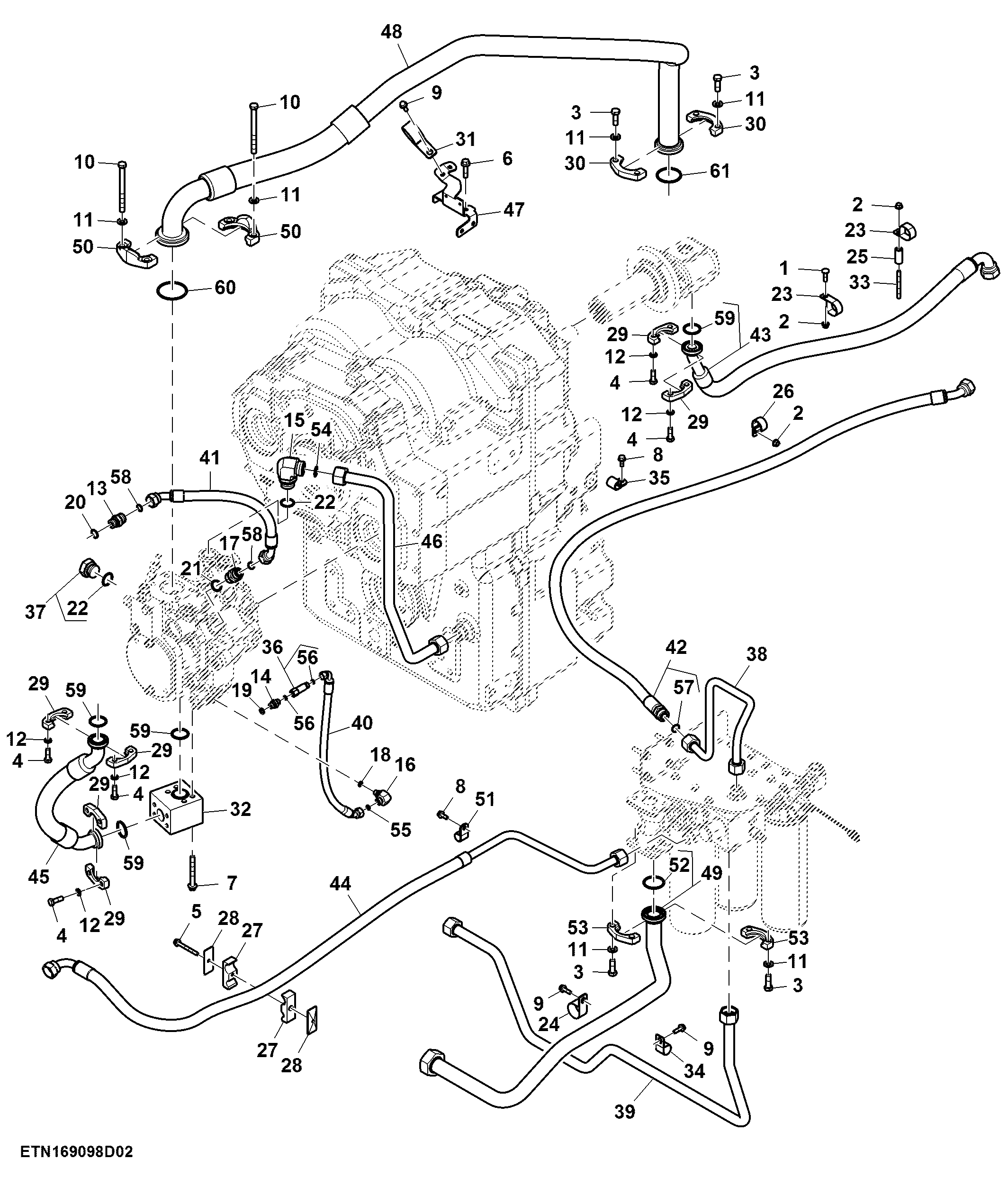

Hydraulic Lines, Standard Flow, W/O PTO (2/2) (801465 - 804100)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7186	1	Bolt	M8 X 30
2	14M7298	3	Flange Nut	M8
3	19M7403	8	Cap Screw	M12 X 35
4	19M7662	12	Cap Screw	M10 X 30
5	19M7803	3	Screw	M8 X 70
6	19M7804	1	Screw	M10 X 40
7	19M7811	4	Screw	M10 X 90
8	19M7866	2	Screw	M8 X 20
9	19M7867	3	Screw	M8 X 25
10	19M8061	4	Cap Screw	M12 X 140
11	24M7047	12	Washer	13 X 24 X 2.500 mm
12	24M7106	12	Washer	10 X 18 X 2.500 mm
13	38H5004	1	Adapter Fitting	INCLUDES 51M7045
14	38H5011	1	Adapter Fitting	-
15	38H5020	1	Elbow Fitting	-
16	38H5022	1	Elbow Fitting	INCLUDES 51M7040
17	38H5152	1	Adapter Fitting	-
18	51M7040	1	O-Ring	9.300 X 2.200 mm
19	51M7041	1	O-Ring	11.300 X 2.200 mm
20	51M7045	1	O-Ring	19.300 X 2.200 mm
21	51M7047	1	O-Ring	23.600 X 2.900 mm
22	51M7048	2	O-Ring	29.600 X 2.900 mm
23	AH77714	2	Clip	-
24	CB11489177	1	Clamp	-
25	R102944	1	Spacer	-
26	R109479	1	Clamp	-
27	R125346	6	Clamp	-
28	R125347	6	Plate	-
29	R29867	6	Flange Fitting	-
30	R37023	2	Flange Fitting	-
31	R530587	1	Hose Clamp	-
32	R552894	1	Manifold	-
33	R553326	1	Stud	-
34	R72659	1	Clamp	-
35	R73291	1	Clamp	-
36	RE264764	1	Check Valve	-
37	RE46689	1	Fitting Plug	-
38	RE567154	1	Line	-
39	RE567155	1	Oil Line	-
40	RE567175	1	Hydraulic Hose	-
41	RE567471	1	Hydraulic Hose	-
42	RE567487	1	Hydraulic Hose	INCLUDES T77858
43	RE567488	1	Hydraulic Hose	INCLUDES T78393
44	RE571685	1	Oil Line	-
45	RE574890	1	Hydraulic Hose	INCLUDES T78393
46	RE576757	1	Oil Line	-
47	RE580724	1	Support	-
48	RE580926	1	Oil Line	INCLUDES U12331 AND U46457
49	RE581160	1	Oil Line	INCLUDES T34248
50	T195864	2	Flange Fitting	-
51	T24959	1	Clamp	-
52	T34248	1	O-Ring	-
53	X51H-24	2	Flange Fitting	-
54	T76938	1	O-Ring	-
55	T77613	1	O-Ring	-
56	T77814	2	O-Ring	-
57	T77858	1	O-Ring	-
58	T77932	2	O-Ring	-
59	T78393	4	O-Ring	-
60	U12331	1	O-Ring	-
61	U46457	1	O-Ring	-

Hydraulic Lines, Standard Flow, W/O PTO (2/2) (801465 - 804100)
