Открытый узел

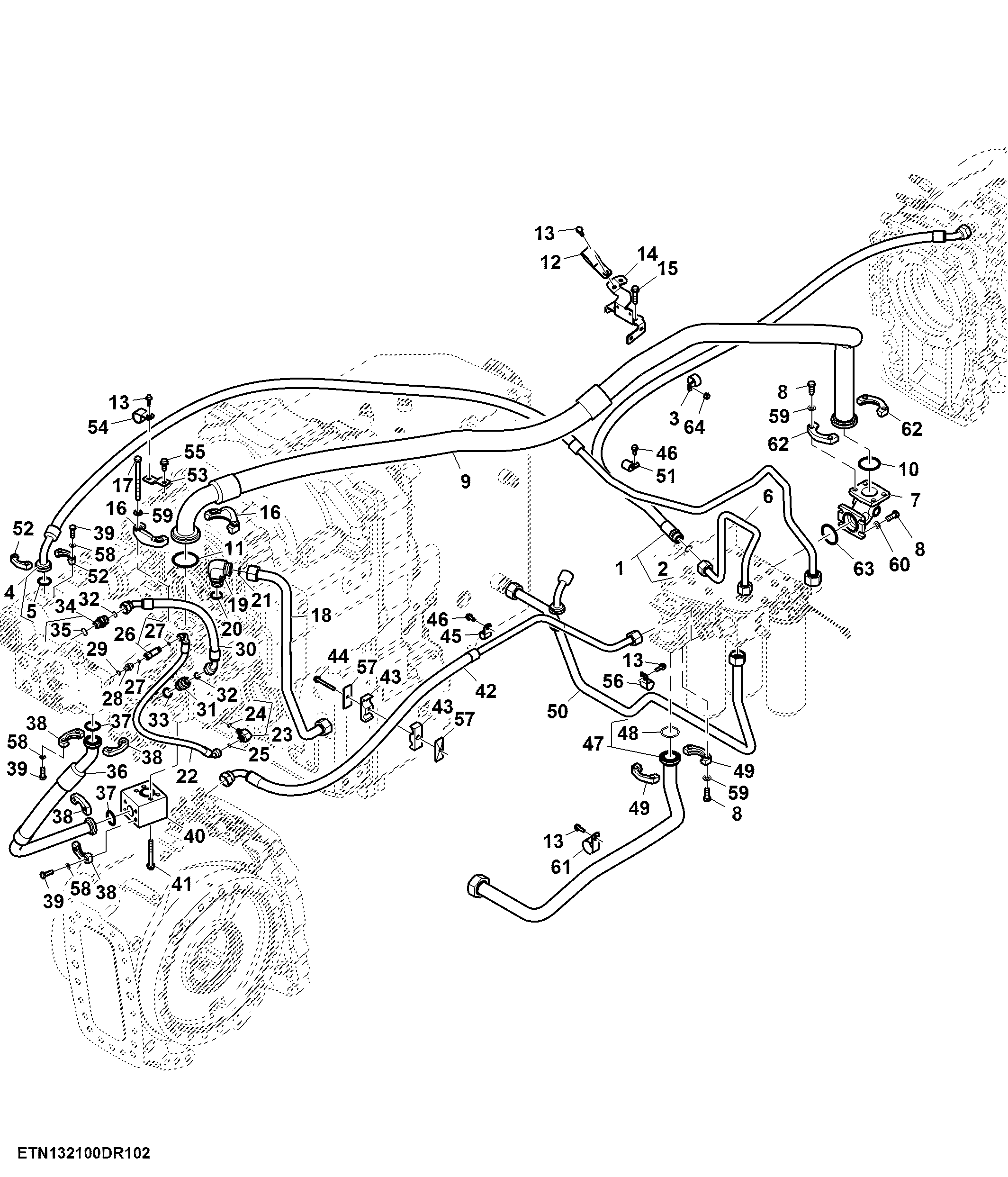

Hydraulic Lines, High Flow, W/ PTO, Double Reduction Axle (2/2) ( - 800139)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE567487	1	Hydraulic Hose	-
2	T77858	1	O-Ring	-
3	R109479	1	Clamp	-
4	RE579600	1	Oil Line	-
5	T78313	1	O-Ring	-
6	RE567154	1	Line	-
7	R546365	1	Flange Fitting	-
8	19M8011	12	Cap Screw	M12 X 30
9	RE579478	1	Oil Line	ORDER RE580926
9	RE580926	1	Oil Line	-
10	U46457	1	O-Ring	-
11	U12331	1	O-Ring	-
12	R530587	1	Hose Clamp	-
13	19M7867	4	Screw	M8 X 25
14	RE579477	1	Support	ORDER RE580724
14	RE580724	1	Support	-
15	19M7805	1	Screw	M10 X 45
16	T195864	2	Flange Fitting	-
17	19M8061	4	Cap Screw	M12 X 140
18	RE576757	1	Oil Line	-
19	38H5020	1	Elbow Fitting	-
20	51M7048	1	O-Ring	29.600 X 2.900 mm
21	T76938	1	O-Ring	-
22	RE567175	1	Hydraulic Hose	-
23	38H5022	1	Elbow Fitting	-
24	51M7040	1	O-Ring	9.300 X 2.200 mm
25	T77613	1	O-Ring	-
26	RE264764	1	Check Valve	-
27	T77814	2	O-Ring	-
28	38H5011	1	Adapter Fitting	-
29	51M7041	1	O-Ring	11.300 X 2.200 mm
30	RE567471	1	Hydraulic Hose	-
31	38H5152	1	Adapter Fitting	-
32	T77932	2	O-Ring	-
33	51M7047	1	O-Ring	23.600 X 2.900 mm
34	38H5004	1	Adapter Fitting	-
35	51M7045	1	O-Ring	19.300 X 2.200 mm
36	RE574784	1	Oil Line	INCLUDES (2) T78393
37	T78393	3	O-Ring	-
38	R29867	4	Flange Fitting	-
39	19M7662	12	Cap Screw	M10 X 30
40	R552894	1	Manifold	-
41	19M7811	4	Screw	M10 X 90
42	RE571685	1	Oil Line	-
43	R125346	6	Clamp	-
44	19M7803	3	Screw	M8 X 70
45	T24959	1	Clamp	-
46	19M7866	2	Screw	M8 X 20
47	RE571214	1	Oil Line	-
48	T34248	1	O-Ring	-
49	X51H-24	2	Flange Fitting	-
50	RE567155	1	Oil Line	-
51	R73291	1	Clamp	-
52	H61354	2	Flange Fitting	-
53	RE575898	1	Bracket	-
54	R46667	1	Clamp	-
55	19M7785	1	Screw	M10 X 25
56	R72659	1	Clamp	-
57	R125347	6	Plate	-
58	24M7106	12	Washer	10 X 18 X 2.500 mm
59	24M7047	12	Washer	13 X 24 X 2.500 mm
60	24M7623	4	Washer	13 X 24 X 2.500 mm
61	CB11489177	1	Clamp	-
62	R37023	2	Flange Fitting	-
63	51M7066	1	O-Ring	56.744 X 3.531 mm
64	14M7298	1	Flange Nut	M8

Hydraulic Lines, High Flow, W/ PTO, Double Reduction Axle (2/2) ( - 800139)
