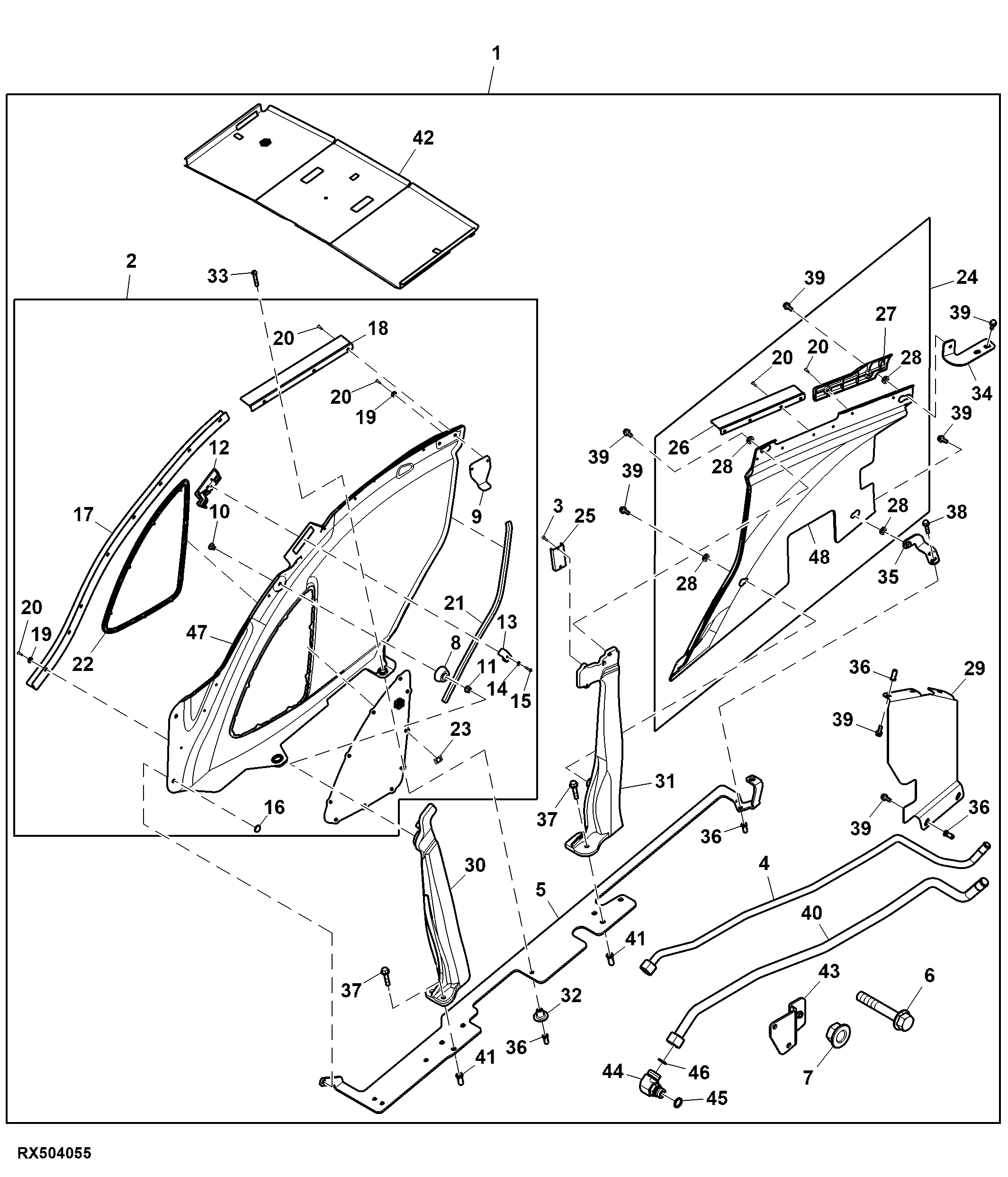

Attachment, Engine Side Cover, 13.5 L FT4 Engine, RH

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BRE10475	1	Cover	-
2	RE594106	1	Panel	INCLUDES (13) R568114
3	19M8299	2	Screw	M5 X 16
4	RE588615	1	Line	Cab Heat Return
5	R567793	1	Template	-
6	19M7800	2	Screw	M8 X 50
7	14M7296	2	Flange Nut	M10
8	TCU31276	1	Bumper	-
9	R569173	1	Bracket	-
10	19M10530	1	Screw	M8 X 12
11	14M7573	1	Flange Nut	M8
12	RE592748	1	Latch	-
13	R568109	1	Plate	-
14	12H316	1	Lock Washer	0.216"
15	21M7686	1	Screw	M5 X 20
16	R564210	2	Bumper	-
17	R566023	1	Seal	-
18	R566788	1	Seal	-
19	24M7138	10	Washer	5.300 X 15 X 1 mm
20	R568114	19	Rivet	-
21	R564597	1	Isolator	-
22	R566119	1	Panel	-
23	R566516	10	Push Nut	-
24	RE594108	1	Panel	INCLUDES (6) R568114
25	AM102170	1	Magnet	-
26	R566505	1	Seal	-
27	R565538	1	Guide	-
28	R566444	4	Isolator	-
29	R568254	1	Panel	-
30	R565156	1	Bracket	-
31	R565158	1	Bracket	-
32	RE594013	2	Isolator	-
33	R536148	2	Screw	-
34	RE593261	1	Bracket	-
35	RE593260	1	Bracket	-
36	R569937	9	Nut	-
37	19M7806	6	Screw	M10 X 50
38	19M7897	2	Screw	M8 X 35
39	19M7866	11	Screw	M8 X 20
40	RE593276	1	Line	Coolant Fill
41	R569938	6	Nut	-
42	R567290	1	Grille	-
43	RE588685	1	Bracket	-
44	38H5028	1	Elbow Fitting	-
45	51M7047	1	O-Ring	23.600 X 2.900 mm
46	T76938	1	O-Ring	-
47	RE589899	1	Panel	ORDER RE594106
48	R565266	1	Panel	ORDER RE594108

Attachment, Engine Side Cover, 13.5 L FT4 Engine, RH
