Открытый узел

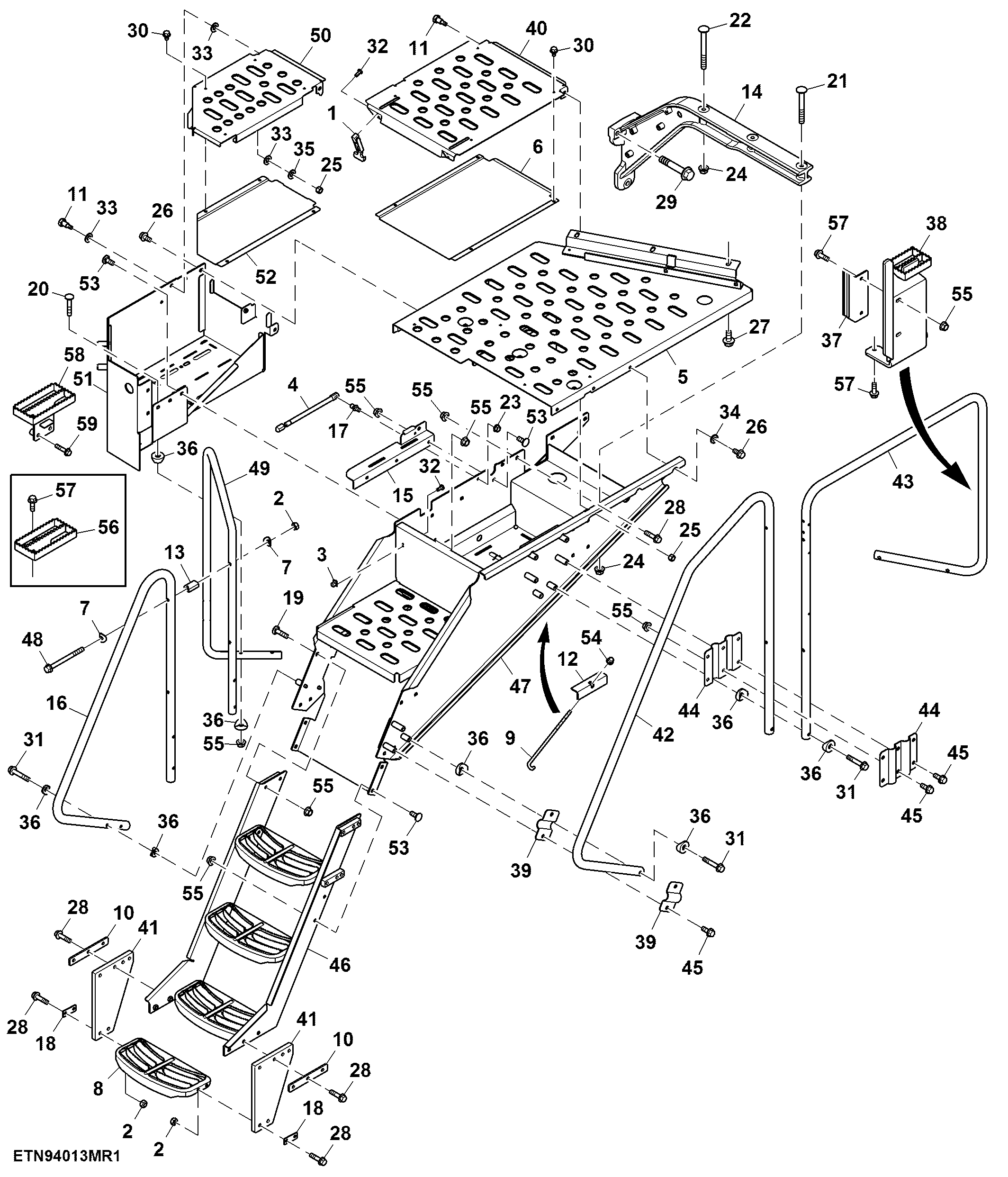

Step, LH Platform, 13.5 L Engine ( - 919000)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AN273411	3	Latch	-
2	M82222	10	Nut	-
3	N275220	3	Catch	-
4	RE273100	1	Gas Operated Cylinder	-
5	RE595254	1	Platform	SUB FOR RE308311
6	RE308319	1	Battery Box	-
7	R111382	12	Washer	-
8	R151799	1	Step	-
9	R192571	2	Hook Bolt	-
10	R193716	2	Plate	-
11	R208851	4	Bolt	-
12	R218343	2	Bracket	-
13	R285775	4	Block Clamp	-
14	R302428	2	Support	-
15	R310204	1	Bracket	-
16	R312520	1	Handrail	Inside Front
17	R97588	2	Ball Stud	-
18	T208074	2	Strap	-
19	03M7194	8	Bolt	M10 X 40
20	03M7217	4	Bolt	M10 X 55
21	03M7227	4	Bolt	M12 X 100
22	03M7292	1	Bolt	M12 X 120
23	14M7298	2	Flange Nut	M8
24	14M7299	5	Flange Nut	M12
25	14M7327	4	Lock Nut	M8
26	19M7784	5	Screw	M10 X 20
27	19M7788	3	Screw	M12 X 25
28	19M7804	11	Screw	M10 X 40
29	19M7845	6	Screw	M16 X 90
30	19M7861	8	Screw	M6 X 10
31	19M8528	11	Screw	M10 X 55
32	21M7265	9	Screw	M5 X 12
33	24M7047	9	Washer	13 X 24 X 2.500 mm
34	24M7106	4	Washer	10 X 18 X 2.500 mm
35	24M7298	3	Washer	8.400 X 25 X 2 mm
36	R326328	26	Washer	-
37	R542048	1	Plate	-
38	RE577922	1	Support	SUB FOR RE563818
39	R540542	2	Clamp	-
40	R540532	1	Battery Box	-
41	R344084	2	Strap	-
42	R537190	1	Handrail	Outer Front
43	R563466	1	Handrail	Outer Rear SUB FOR R552348
44	R537188	2	Support	-
45	19M7785	8	Screw	M10 X 25
46	RE567908	1	Step	ORDER RE587539; ALSO ORDER RE594801
46	RE587539	1	Step	-
47	RE567909	1	Step	ORDER RE594801; ALSO ORDER RE587539
47	RE594801	1	Step	-
47	RE587538	1	Step	ORDER RE594801
48	19M7944	4	Screw	M10 X 120
49	R550613	1	Handrail	Inside Rear
50	R550650	1	Plate	-
51	RE574859	1	Toolbox	-
52	RE572208	1	Plate	-
53	03M7191	15	Bolt	M10 X 25
54	L208466	2	Flange Nut	M8, SUB FOR 14M7396
55	14M7296	30	Flange Nut	M10
56	R551104	1	Step	-
57	19M7786	6	Screw	M10 X 30, USE WITH R551104
57	19M7786	4	Screw	M10 X 30, USE WITH RE581654
58	RE581654	1	Step	-
59	19M8112	4	Screw	M12 X 55, USE WITH RE581654

Step, LH Platform, 13.5 L Engine ( - 919000)

Нет текстового описания
