Открытый узел

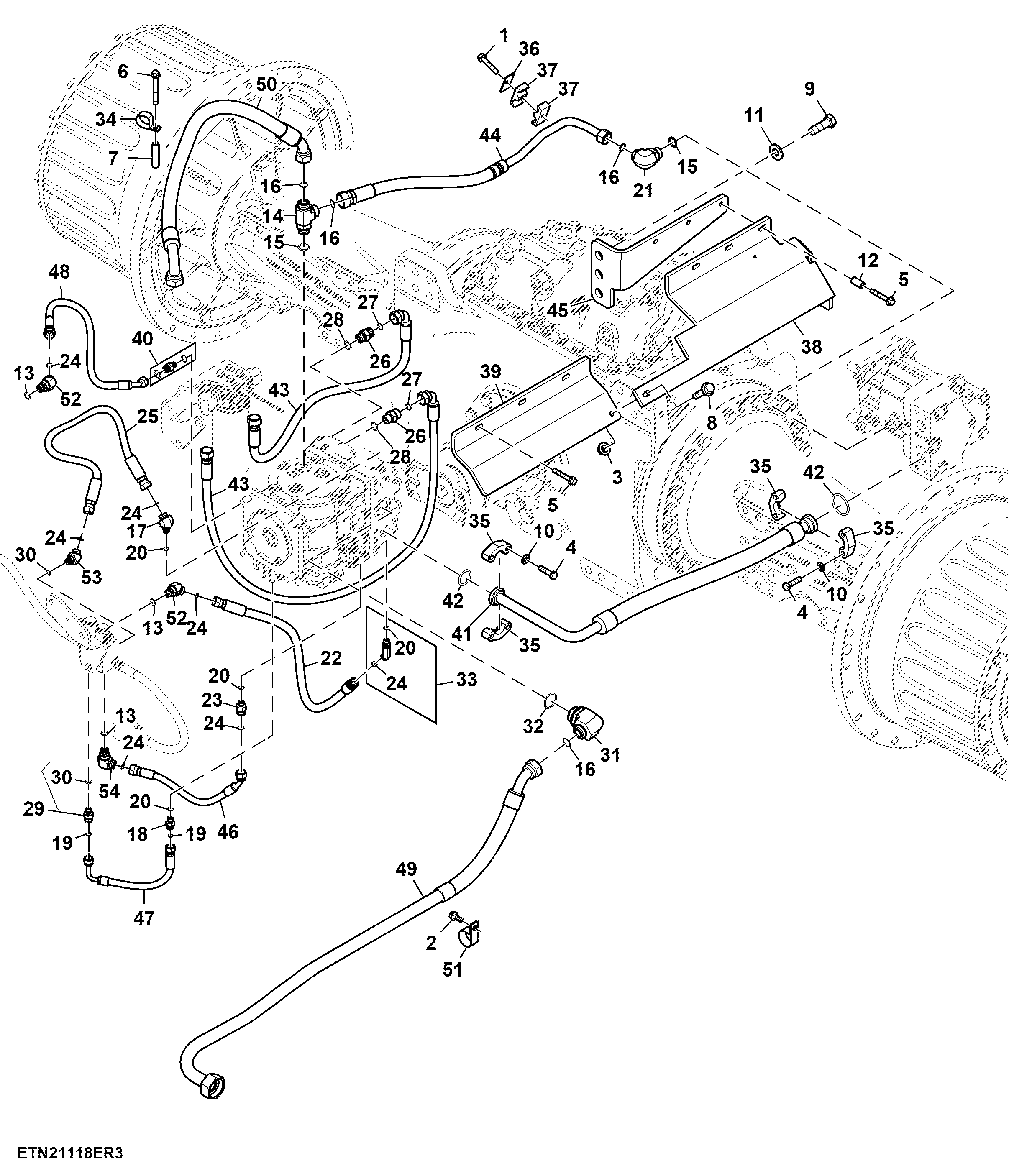

Line, Steering, W/O Hitch, 130 cc ( - 907357)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8318	1	Screw	M8 X 45
2	19M7866	2	Screw	M8 X 20
3	14M7296	1	Flange Nut	M10
4	19M7496	16	Cap Screw	M12 X 45
5	19M7808	6	Screw	M10 X 65
6	19M7913	1	Screw	M8 X 90
7	28H3399	1	Spacer	0.493" X 0.675" X 2-3/4"
8	19M8162	1	Screw	M10 X 40
9	19M9154	3	Cap Screw	M20 X 60
10	24M7047	16	Washer	13 X 24 X 2.500 mm
11	24M7242	3	Washer	21.400 X 42 X 5 mm
12	28H3387	3	Bushing	0.493" X 0.675" X 1-1/4"
13	51M7043	3	O-Ring	15.300 X 2.200 mm
14	38H1027	1	Tee Fitting	-
15	R29936	2	O-Ring	-
16	T76938	4	O-Ring	-
17	38H1521	1	Elbow Fitting	-
18	38H1160	1	Adapter Fitting	-
19	T77613	2	O-Ring	-
20	R26448	4	O-Ring	-
21	38H1037	1	Elbow Fitting	-
22	RE566265	1	Hydraulic Hose	Loop Override Left
23	38H1173	1	Adapter Fitting	-
24	T77857	7	O-Ring	-
25	RE566266	1	Hydraulic Hose	Loop Override Right
26	38H1162	2	Adapter Fitting	-
27	T77932	2	O-Ring	-
28	R26906	2	O-Ring	-
29	38H5002	1	Adapter Fitting	-
30	51M7041	2	O-Ring	11.300 X 2.200 mm
31	38H1325	1	Elbow Fitting	-
32	U13639	1	O-Ring	-
33	RE569417	1	Fitting	-
34	AH77714	1	Clip	-
35	AT131685	8	Flange Fitting	-
36	H112567	1	Plate	-
37	H114897	2	Clamp	-
38	R307877	1	Cover	-
39	R307879	1	Cover	-
40	RE195863	1	Check Valve	-
41	RE296951	2	Hydraulic Hose	INCLUDES (2) T78393
42	T78393	4	O-Ring	-
43	RE296957	2	Hydraulic Hose	Steering Filter
44	RE296965	1	Hydraulic Hose	Steering Motor Case Drain
45	RE309631	1	Bracket	-
46	RE314891	1	Hydraulic Hose	Steering Loop Override
47	RE314892	1	Hydraulic Hose	Steering Loop Override
48	RE331715	1	Hydraulic Hose	Steering Pump To Gear Box
49	RE345744	1	Hydraulic Hose	Steering Pump Supply
50	RE572072	1	Hydraulic Hose	Steering Pump Return
51	R112693	2	Clamp	-
52	38H5071	2	Elbow Fitting	-
53	38H5194	1	Elbow Fitting	-
54	38H5017	1	Elbow Fitting	-

Line, Steering, W/O Hitch, 130 cc ( - 907357)

Нет текстового описания
