External Lines and Hoses, Cab Heater, 13.5 L, T2 / T3 Engine

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H112567	2	Plate	-
2	19M7801	3	Screw	M8 X 60
3	R41985	1	Fitting	-
4	H114897	2	Clamp	-
5	19M7866	3	Screw	M8 X 20
6	R549711	1	Hose	Heater Supply
7	T184924	2	Hose Clamp	-
8	RE571512	1	Bracket	-
9	RE571501	1	Line	-
10	RE583446	2	Hose Clamp	-
11	H135155	2	Clamp	-
12	R50454	1	Clamp	-
13	R549710	1	Hose	Cab Heat Return
14	H156670	4	Clamp	-
15	H121166	2	Plate	-
16	RE210893	1	Plate	-
17	19M8319	1	Screw	M8 X 50
18	19M7865	2	Screw	M8 X 16
19	19M8528	1	Screw	M10 X 55
20	14M7296	1	Flange Nut	M10
21	24M7178	1	Washer	10.500 X 30 X 2.500 mm
22	RE585006	1	Bracket	Heater Line Support SUB FOR RE295545; ALSO ORDER R194708 AND 19M7865
23	RE535345	1	Fitting	-
24	R163559	1	O-Ring	-
25	R194708	1	Clamp	-

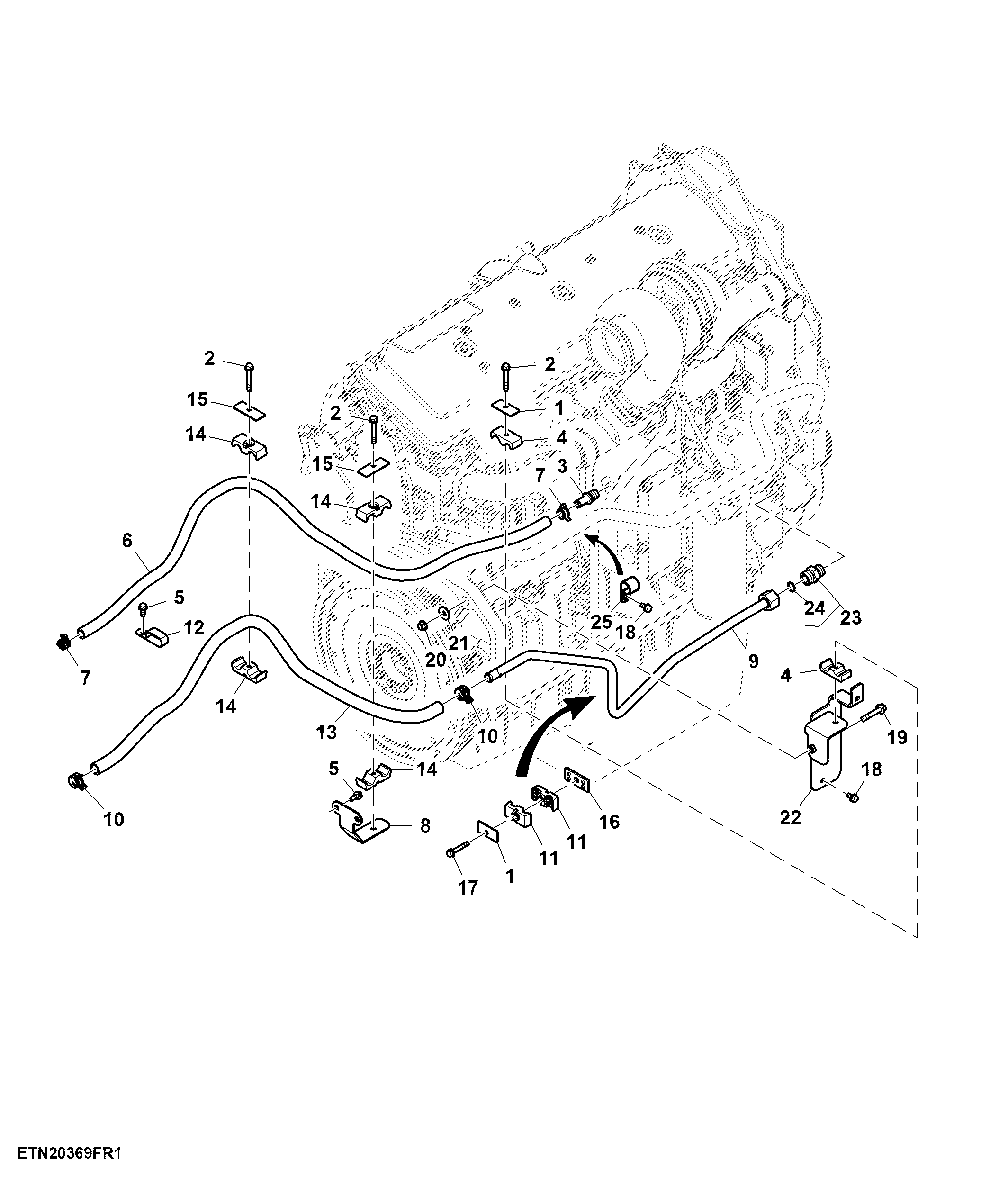

External Lines and Hoses, Cab Heater, 13.5 L, T2 / T3 Engine
