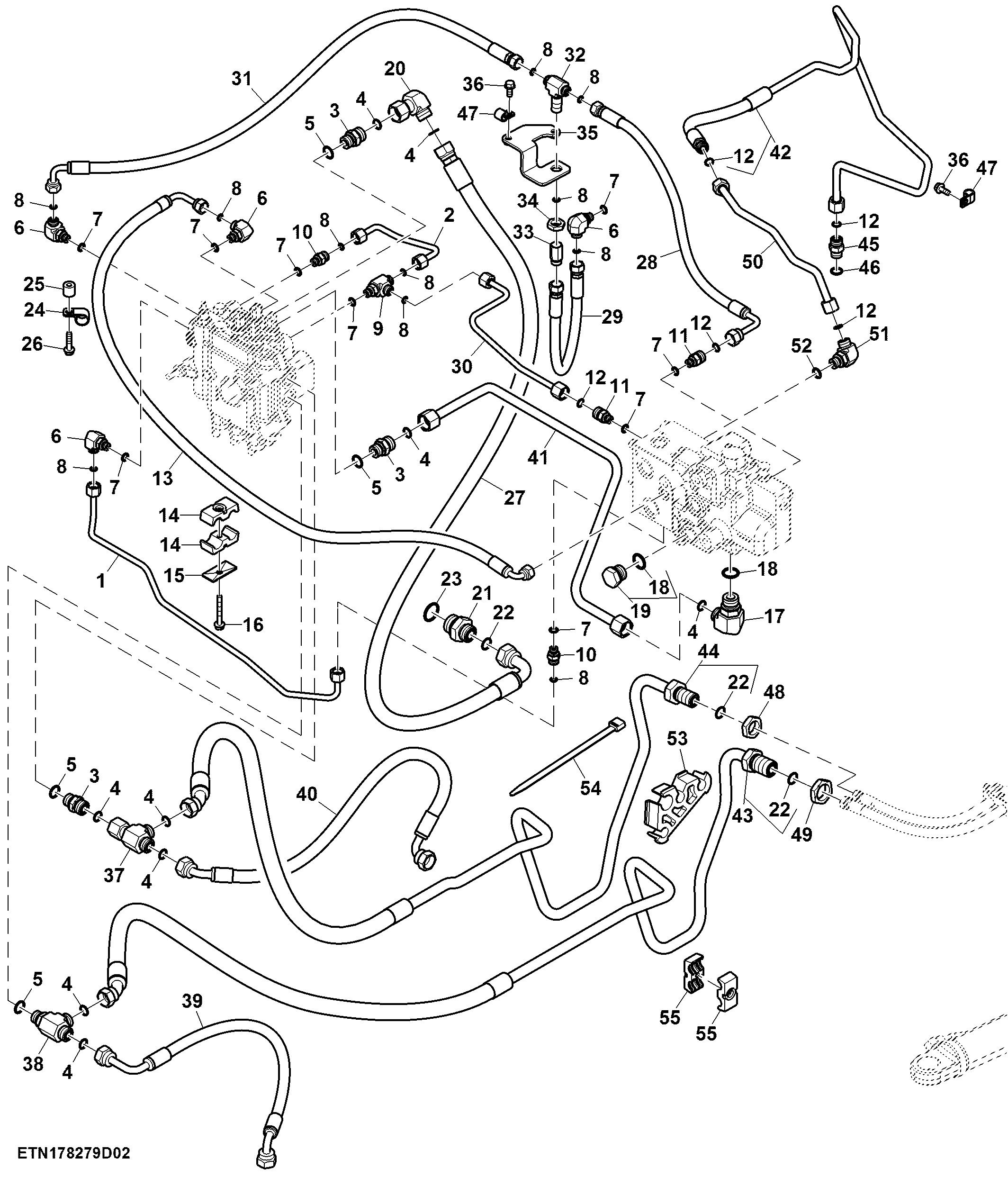

Steering System, ACS™ (2/2) (056000 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE575217	1	Line	ACS Backup Pilot Supply
2	RE587958	1	Line	ACS LS Bleed
3	38H5004	3	Adapter Fitting	-
4	T77932	9	O-Ring	-
5	51M7045	4	O-Ring	19.300 X 2.200 mm
6	38H5016	4	Elbow Fitting	-
7	51M7041	9	O-Ring	11.300 X 2.200 mm
8	T77613	11	O-Ring	-
9	38H5067	1	Tee Fitting	-
10	38H5002	2	Adapter Fitting	INCLUDES 51M7041
11	38H5009	2	Adapter Fitting	INCLUDES 51M7041
12	T77857	5	O-Ring	-
13	RE575935	1	Hydraulic Hose	Steering Valve Pilot Supply
14	R550794	2	Clamp	-
15	H112567	1	Plate	-
16	19M7801	1	Screw	M8 X 60
17	38H5166	1	Elbow Fitting	-
18	51M7047	2	O-Ring	23.600 X 2.900 mm
19	RE46688	1	Fitting Plug	-
20	38H5385	1	Adapter Fitting	-
21	38H5013	1	Adapter Fitting	-
22	T77858	2	O-Ring	-
23	51M7048	1	O-Ring	29.600 X 2.900 mm
24	E53830	1	Clamp	-
25	R542566	1	Spacer	-
26	19M7897	1	Screw	M8 X 35
27	RE582320	1	Hydraulic Hose	Steering Valve Return
28	RE582874	1	Hydraulic Hose	Break Load Sense
29	RE582884	1	Hydraulic Hose	ACS Load Sense Line
30	RE582919	1	Line	ACS Pilot Tank
31	RE583185	1	Hydraulic Hose	ACS LS To Priority Valve
32	38H1291	1	Tee Fitting	-
33	RE337611	1	Check Valve	-
34	38H5091	1	Nut	11/16"
35	RE583236	1	Bracket	-
36	19M7866	3	Screw	M8 X 20
37	38H5175	1	Tee Fitting	-
38	38H5030	1	Tee Fitting	-
39	RE584597	1	Hydraulic Hose	ACS Anticavitation
40	RE584649	1	Hydraulic Hose	Anticavitation Hose
41	RE584397	1	Line	ACS Supply
42	RE587944	1	Line	-
43	RE586886	1	Oil Line	Steering Supply
44	RE586885	1	Oil Line	-
45	38H1161	1	Adapter Fitting	-
46	R26375	1	O-Ring	-
47	T269640	2	Clamp	-
48	38H5093	1	Nut	1"
49	38H5094	1	Nut	1-3/16"
50	RE587957	1	Oil Line	Back Pump Front, Pressure
51	38H5017	1	Elbow Fitting	-
52	51M7043	1	O-Ring	15.300 X 2.200 mm
53	R560377	1	Hose Clamp	-
54	N189220	1	Tie Band	-
55	H135155	2	Clamp	-
