Drawbar Support, Long, 3/4" Rear Coupler, Double Reduction Axle (For Scraper)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R35482	2	Dowel Pin	-
2	51M7041	1	O-Ring	11.300 X 2.200 mm
3	64M1022	2	Drain Plug	-
4	51M7047	2	O-Ring	23.600 X 2.900 mm
5	R229870	1	Wear Plate	-
6	09H1588	2	Bolt	1/2" X 1-3/4"
7	14H1040	2	Nut	1/2"
8	24M7242	13	Washer	21.400 X 42 X 5 mm
9	19M9162	13	Cap Screw	M20 X 90
10	R538342	1	Rod	-
11	14M7275	4	Nut	M12
12	R226417	1	Shim	TK = 0.95 mm
13	64M1010	4	Drain Plug	-
14	51M7048	4	O-Ring	29.600 X 2.900 mm
15	24M7240	4	Washer	13 X 25 X 3 mm
16	42M7132	1	Stud	-
17	R543423	1	Support	-
18	R544221	1	Plate	-
19	T122075	2	O-Ring	-
20	24M7243	4	Washer	25.400 X 50 X 6 mm
21	19M7734	2	Cap Screw	M24 X 220
22	14M7278	2	Nut	M24
23	RE46685	2	Fitting Plug	-
24	51M7043	2	O-Ring	15.300 X 2.200 mm
25	RE46684	1	Fitting Plug	-

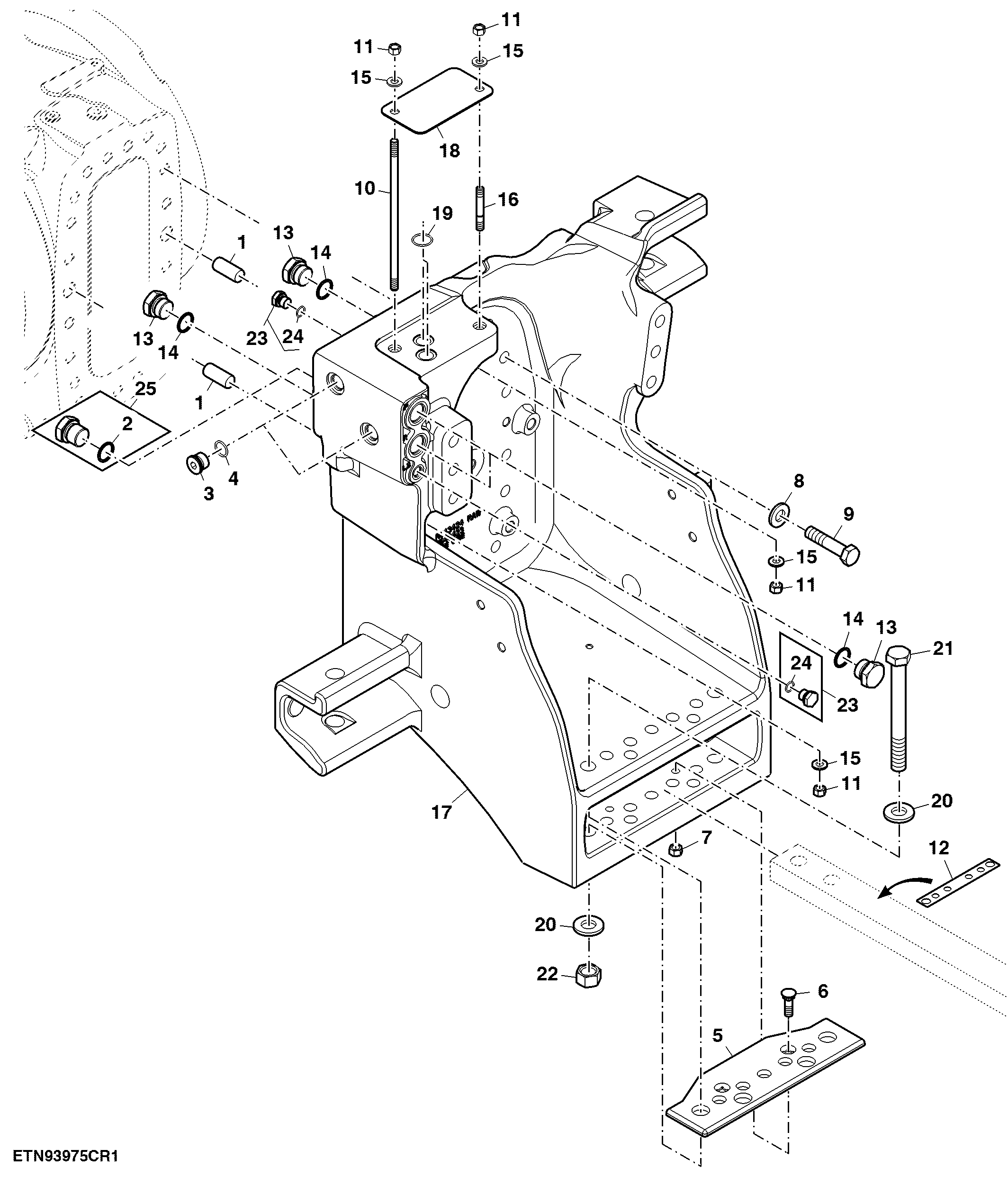

Drawbar Support, Long, 3/4" Rear Coupler, Double Reduction Axle (For Scraper)

Нет текстового описания
