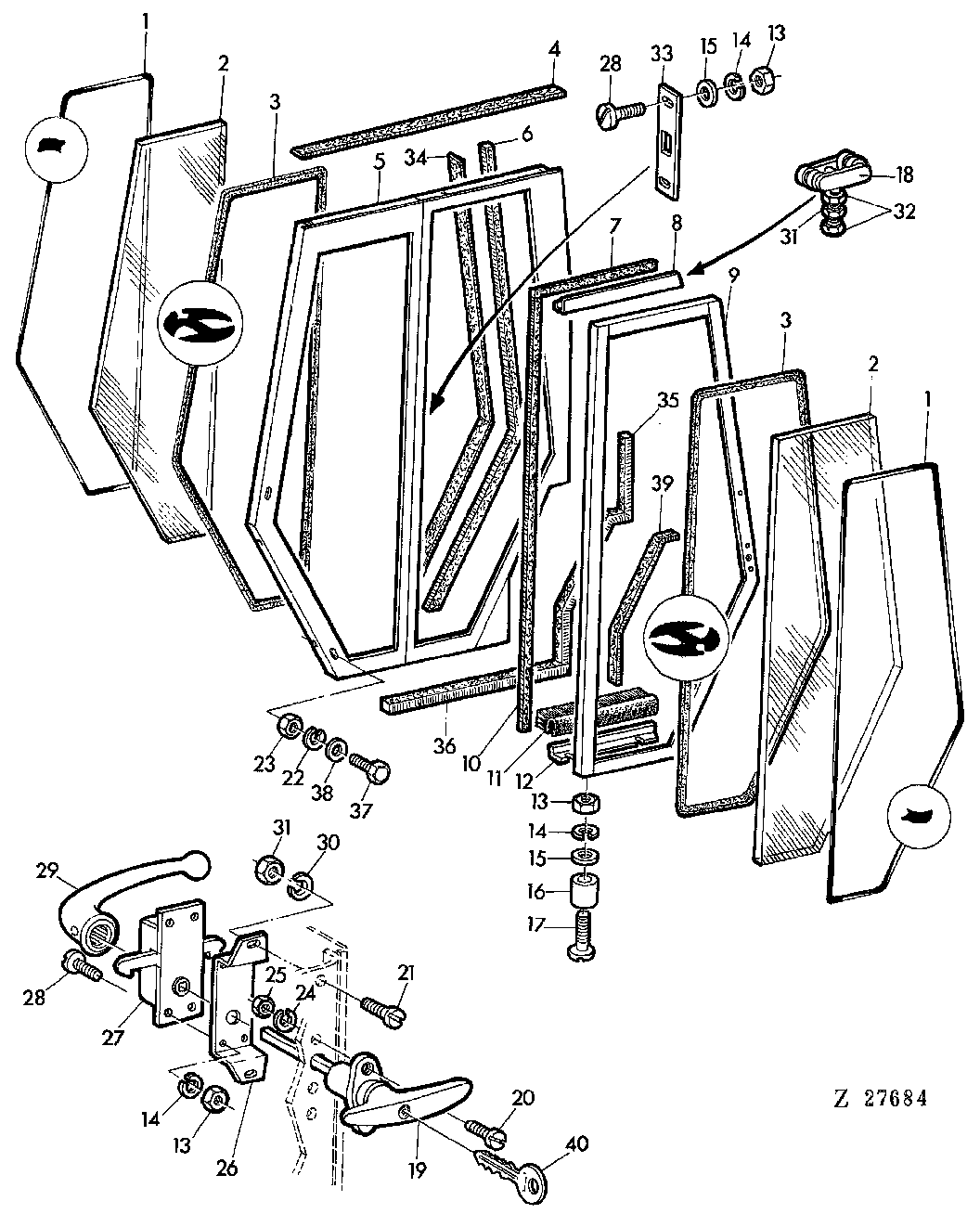

SIDE PANEL-LEFT-HAND [02E03]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CA19405	2	WEATHERSTRIP	LGTH = 4430 MM
2	CA19415	2	WINDOWPANE	-
2	CA23646	2	WINDOWPANE	(A)
3	CA19404	2	GASKET	LGTH = 4430 MM
4	CA19606	1	WEATHERSTRIP	LGTH = 4700 MM (30 X 6 MM)
5	DA19328	1	FRAME	-
6	CA19420	1	WEATHERSTRIP	LGTH = 1810 MM (20 X 6 MM)
7	CA19377	1	HANGER	-
8	CA19601	1	ANGLE	LGTH = 470 MM (30 X 6 MM)
9	DA19365	1	FRAME	-
10	CA19438	1	WEATHERSTRIP	LGTH = 1600 MM
11	CA19609	1	BRUSH	LGTH = 430 MM
12	CA19379	1	ANGLE	-
13	14M7027	8	NUT	M6
14	12M7012	8	LOCK WASHER	6 MM
15	24M7088	6	Washer	6,6 MM
16	CA19395	2	BUSHING	-
17	21M7221	2	BOLT	M6 X 40
18	DA19432	2	ROLLER	-
19	DA19435	1	GRIP	INCL KEY 40
20	21M7223	4	BOLT	M5 X 45
21	19M7295	2	Cap Screw	M8 X 45
22	12M7013	2	LOCK WASHER	10 MM
23	14M7140	2	Nut	M10
24	12M7011	2	LOCK WASHER	5 MM
25	14M7028	2	Nut	M5
26	CA19433	1	SUPPORT	-
27	DA19434	1	LOCK	-
28	21M7031	4	SCREW	M6 X 15
29	DA19436	1	GRIP	-
30	12M7008	2	LOCK WASHER	8 MM
31	14M7029	4	Nut	M8
32	14M7203	4	NUT	M8
33	CA19421	2	LATCH	-
34	CA19885	1	WEATHERSTRIP	LGTH = 1850 MM (20 X 6 MM)
35	CA19555	1	WEATHERSTRIP	LGTH = 2600 MM (30 X 30 MM)
36	CA19554	1	WEATHERSTRIP	LGTH = 1450 MM (25 X 25 MM)
37	19M7179	2	Cap Screw	M10 X 50
38	24M7040	2	Washer	11 MM
39	CA22369	1	WEATHERSTRIP	AR, LGTH = 1500 MM (6 X 20 MM)
40	-	2	Part 41	NSEP (ORD DA19435)
