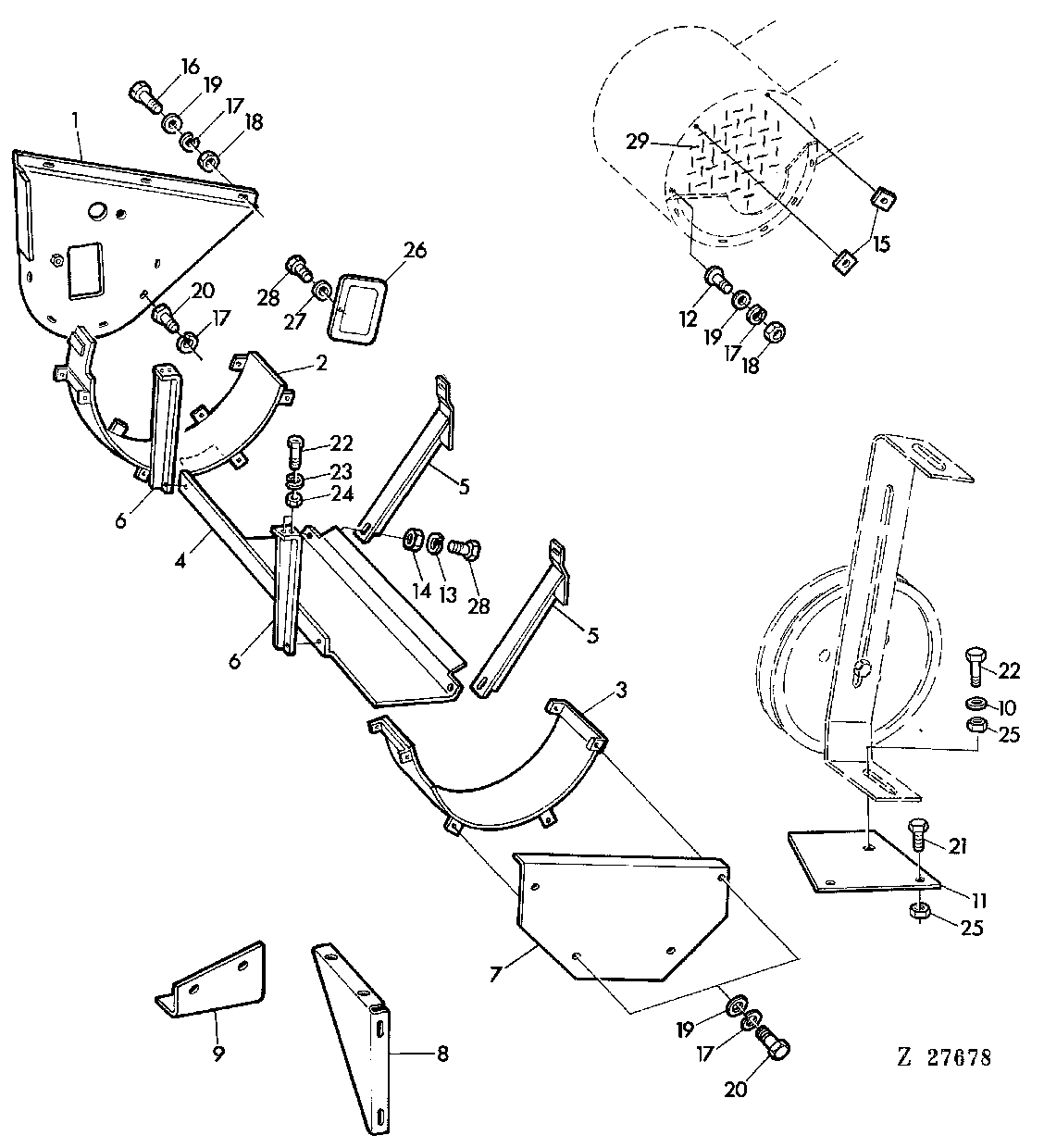

PROTECTION SHIELD,FAN (KORN AND RICE) [02C15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ20778	1	GUARD	RH
2	AZ20562	1	GUARD	RH
3	AZ29389	1	GUARD	LH (SUB FOR AZ20561)
4	Z32826	1	GUARD	-
5	AZ24907	2	HOLDER	REAR
6	Z32825	2	RETAINER	-
7	Z40288	1	GUARD	LH (SUB FOR AZ17208)
8	Z32824	1	SUPPORT	-
9	Z32823	1	GUARD	-
10	24M7040	1	Washer	11 MM
11	Z26192	1	PLATE	-
12	21M7085	12	SCREW	M6 X 20
13	12M7008	8	LOCK WASHER	8 MM
14	14M7029	8	Nut	M8
15	Z23754	4	STRAP	-
16	19M7159	5	CAP SCREW	M6 X 15
17	12M7012	36	LOCK WASHER	6 MM
18	14M7027	36	NUT	M6
19	Z26250	34	Washer	6,5 MM
20	19M6614	19	Cap Screw	M6 X 12
21	19M7167	2	Cap Screw	M10 X 25
22	19M7169	6	Cap Screw	M10 X 35
23	12M7013	10	LOCK WASHER	10 MM
24	14M7140	10	Nut	M10
25	14M7167	2	Lock Nut	M10
26	Z26683	1	COVER	-
27	12M7022	1	Lock Washer	8,2 MM
28	19M7162	1	Cap Screw	M8 X 15
29	AZ13345	2	GRILLE	-
