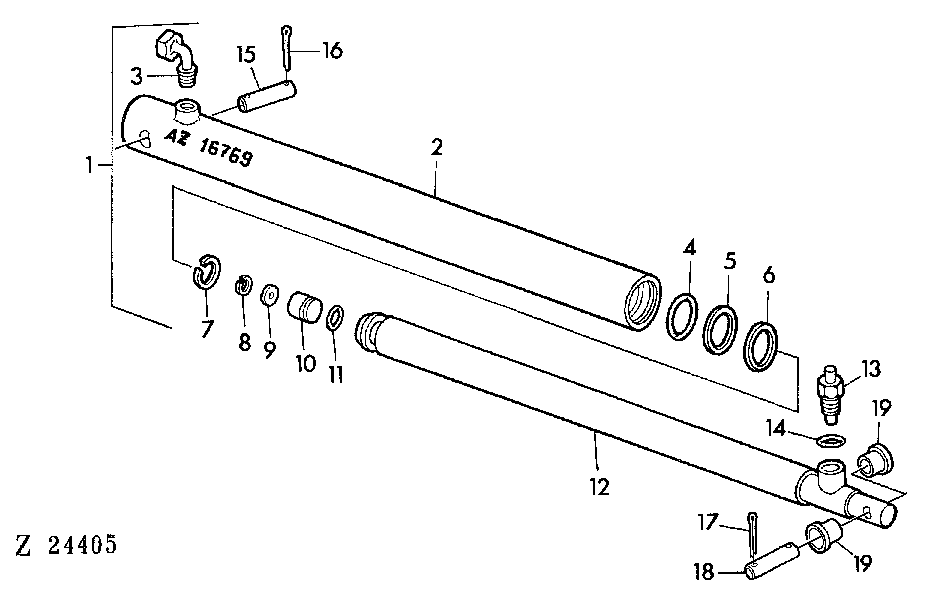

PRESSURE CYLINDER(NITROGEN)FOR CUTTING PLATFORM [01I04]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ16769	2	HYDRAULIC CYLINDER	ASSY, INCL KEYS 2-14
2	AZ16767	1	HYDRAULIC CYLINDER BARREL	-
3	Z28060	1	ELBOW FITTING	-
4	-	1	Part 4	(ORD AZ37841) (SUB FOR Z28064)
5	-	1	Part 5	(ORD AZ37841) (SUB FOR Z28066)
6	-	1	Part 6	(ORD AZ37841) (SUB FOR Z28065)
7	-	1	Part 7	(ORD AZ37841)
8	-	1	Part 8	(ORD AZ37841)
9	Z28070	1	ORIFICE	-
10	Z28068	1	PISTON	-
11	-	1	Part 11	(ORD AZ37841) (SUB FOR Z28067)
12	AZ16768	1	ROD	-
13	AZ18859	1	VALVE	ASSY, INCL KEY 14
14	-	1	Part 14	(ORD AZ37841)
15	44M7006	1	PIN FASTENER	30 X 125 X 108 MM
16	11M7038	1	Cotter Pin	6 X 45 MM
17	11M7035	1	COTTER PIN	5 X 30 MM
18	44M7035	1	PIN FASTENER	18 X 105 X 92 MM
19	Z36583	4	BUSHING	-
..	AZ37841	1	GASKET KIT	KIT, INCL KEYS 4-8,11,14 (FOR AZ16769)

PRESSURE CYLINDER(NITROGEN)FOR CUTTING PLATFORM [01I04]
