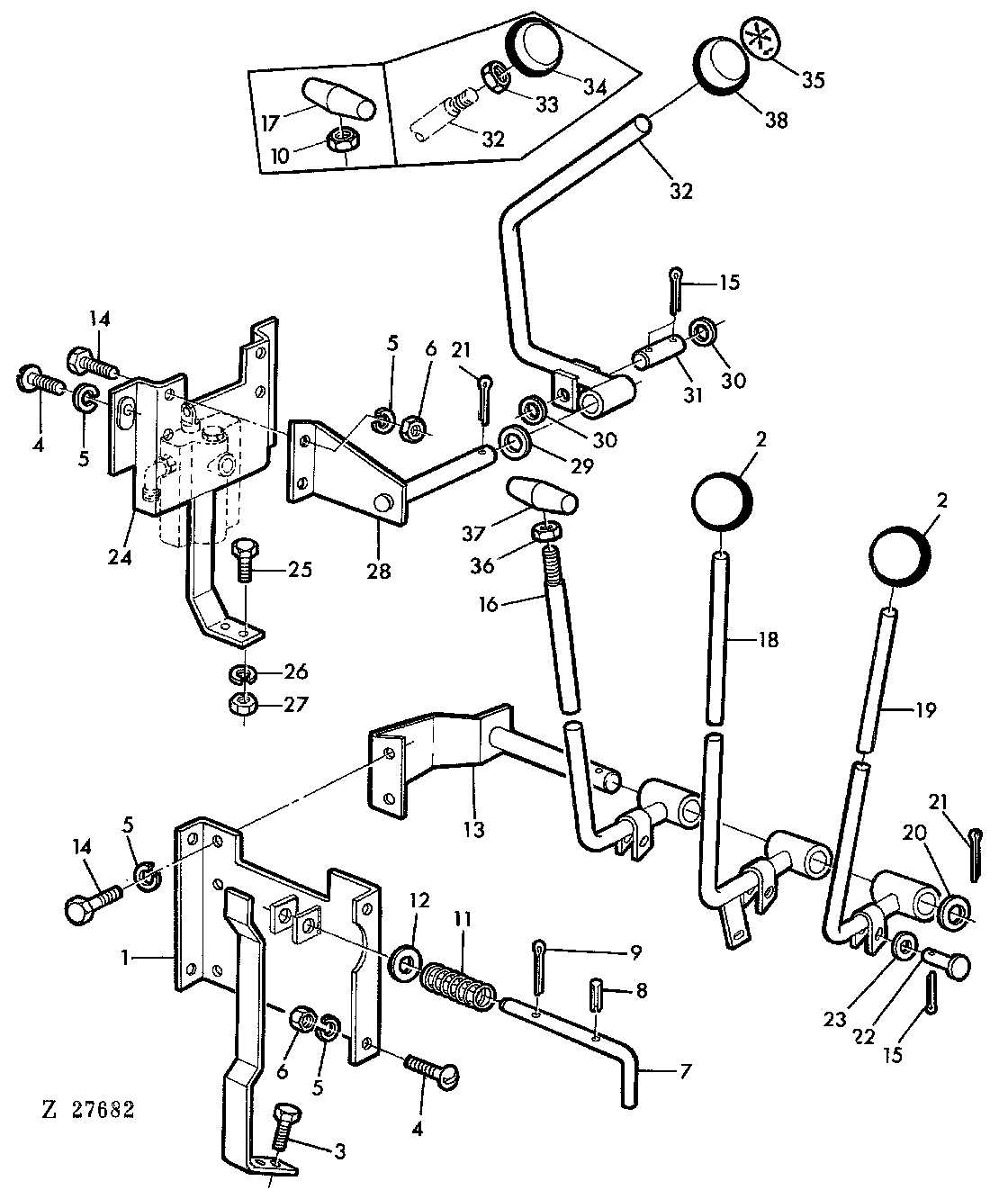

OPERATING CONTROLS,RIGHT-HAND [02D15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ18475	1	PLATE	-
2	AZ24086	2	KNOB	-
3	19M7139	2	Cap Screw	M8 X 20
4	21M7031	6	SCREW	M6 X 15
5	12M7012	8	LOCK WASHER	6 MM
6	14M7027	4	NUT	M6
7	Z29869	1	PIN FASTENER	-
8	34M7010	1	Spring Pin	3 X 18 MM
9	11M7008	1	Cotter Pin	2 X 15 MM
10	14M7152	1	Nut	M10
11	289SEL	1	SPRING	-
12	24M7055	1	Washer	8,4 MM
13	AZ18472	1	HOLDER	-
14	19M7159	4	CAP SCREW	M6 X 15
15	11M7006	3	Cotter Pin	1,5 X 15 MM
16	AZ18478	1	LEVER	(ORD AZ28713 W/ Z39303, 14M7031)
16	AZ28713	1	LEVER	(SUB FOR AZ18478)
17	Z30244	1	GRIP	-
18	AZ25310	1	LEVER	-
19	AZ25311	1	LEVER	-
20	24M7043	1	Washer	12 MM
21	11M7014	1	COTTER PIN	3 X 25 MM
22	Z29996	3	PIN FASTENER	-
23	24M7027	3	Washer	5,3 MM
24	AZ19820	1	BRACKET	-
25	19M7139	2	Cap Screw	M8 X 20
26	12M7008	2	LOCK WASHER	8 MM
27	14M7029	2	Nut	M8
28	AZ24340	1	SUPPORT	-
29	24M7043	1	Washer	12 MM
30	24M7027	4	Washer	5,4 MM
31	Z29996	1	PIN FASTENER	-
32	AZ21025	1	LEVER	(ORD AZ28715 W/ AZ29353)
32	AZ28715	1	LEVER	(SUB FOR AZ21025)
33	Z23533	1	NUT	-
34	Z31208	1	KNOB	-
35	Z31207	1	DECAL	-
36	14M7031	1	Nut	12 MM
37	Z39303	1	KNOB	-
38	AZ29353	1	GRIP	-
